PostgreSQL启动过程中的那些事七：初始化共享内存和信号十一：shmem中初始化SharedProcArray

_N_了吧唧的_

这一节pg初始化进程表，通过CreateSharedProcArray例程实现，该例程中初始化的相关结构主要是为了支持维护一个所有活跃backend进程的PGPROC结构的未排序数组。尽管多处用到此数组，但主要是作为确定当前运行进程的事务集合的一种方式。

1先上个图，看一下函数调用过程梗概，中间略过部分细节


初始化SharedProcArray方法调用流程图

　　



　　
2初始化xlog相关结构
　　
话说main()->…->PostmasterMain()->…->reset_shared() ->CreateSharedMemoryAndSemaphores()>…->CreateSharedProcArray()，调用ShmemInitStruct()，在其中调用hash_search()在哈希表索引"ShmemIndex"中查找"ProcArray"，如果没有，就在shmemIndex中给"Proc Array"分一个HashElement和ShmemIndexEnt（entry），在其中的Entry中写上"Proc Array"。返回ShmemInitStruct()，再调用ShmemAlloc()在共享内存上给"Proc Array"相关结构（见下面“Proc Array相关结构图”）分配空间，设置entry（在这儿及ShmemIndexEnt类型变量）的成员location指向该空间，size成员记录该空间大小，最后返回InitProcGlobal()，让ProcArrayStruct *类型全局变量procArray指向所分配内存，设置PROC_HDR结构类型的成员值。
　　
相关结构定义见下面：
　　

/* Our shared memory area */

　　

typedef struct ProcArrayStruct

　　

{

　　

       int                 numProcs;           /* number of valid procs entries */

　　

       int                 maxProcs;           /* allocated size of procs array */

　　



　　

       /*

　　

        * Known assigned XIDs handling

　　

        */

　　

       int                 maxKnownAssignedXids;       /* allocated size of array */

　　

       int                 numKnownAssignedXids;       /* currrent # of valid entries */

　　

       int                 tailKnownAssignedXids;   /* index of oldest valid element */

　　

       int                 headKnownAssignedXids;     /* index of newest element, + 1 */

　　

       slock_t          known_assigned_xids_lck;            /* protects head/tail pointers */

　　



　　

       /*

　　

        * Highest subxid that has been removed fromKnownAssignedXids array to

　　

        * prevent overflow; or InvalidTransactionId ifnone.  We track this for

　　

        * similar reasons to tracking overflowingcached subxids in PGPROC

　　

        * entries. Must hold exclusive ProcArrayLock to change this, and shared

　　

        * lock to read it.

　　

        */

　　

       TransactionIdlastOverflowedXid;

　　



　　

       /*

　　

        * We declare procs[] as 1 entry because Cwants a fixed-size array, but

　　

        * actually it is maxProcs entries long.

　　

        */

　　

       PGPROC        *procs[1];              /* VARIABLELENGTH ARRAY */

　　

} ProcArrayStruct;

　　



　　

static ProcArrayStruct *procArray;

　　

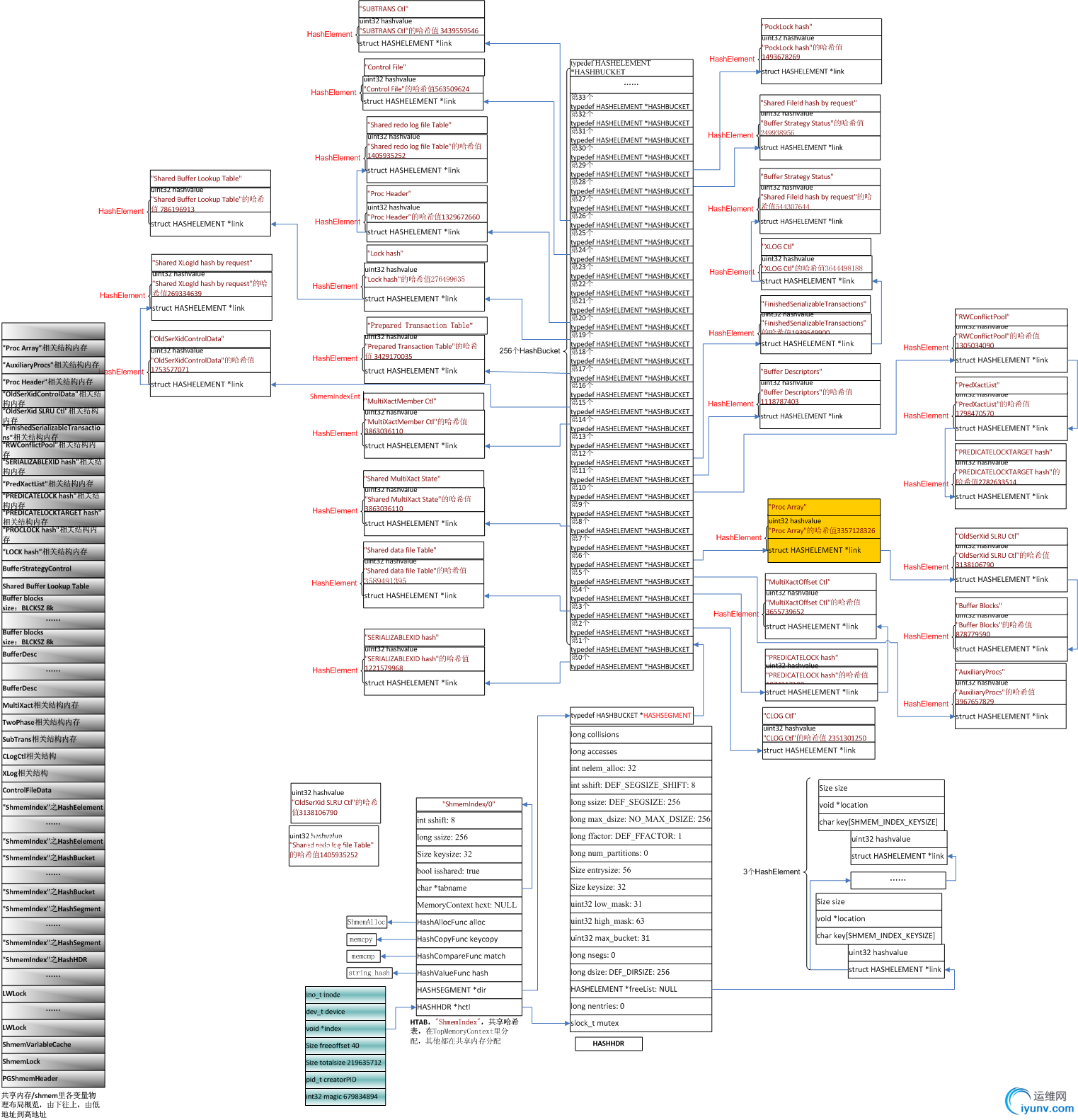

初始化完ProcArray相关结构的共享内存结构图



　　
       为了精简上图，把创建shmem的哈希表索引"ShmemIndex"时创建的HCTL结构删掉了，这个结构的作用是记录创建可扩展哈希表的相关信息，不过这个结构在"ShmemIndex"创建完成后也会由于出了对象作用域而消失。增加了左边灰色底的部分，描述共享内存/shmem里各变量物理布局概览，由下往上，由低地址到高地址。图中黄色的索引项就是本节新增加的索引项。
　　

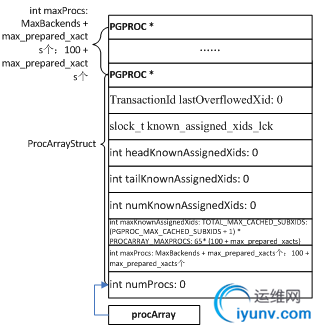

 Proc Array相关结构图
