MySQL 主主复制 + LVS + Keepalived 实现 MySQL 高可用性

2322312

MySQL复制能够保证数据的冗余的同时可以做读写分离来分担系统压力，如果是主主复制还可以很好的避免主节点的单点故障。但是MySQL主主复制存在一些问题无法满足我们的实际需要：未提供统一访问入口来实现负载均衡，如果其中master宕掉的话需要手动切换到另外一个master，而不能自动进行切换。

这篇文章下面要介绍如何通过LVS+Keepalived的方式来是实现MySQL的高可用性，同时解决以上问题。

Keepalived和LVS介绍

Keepalived是一个基于VRRP（虚拟路由冗余协议）可用来实现服务高可用性的软件方案，避免出现单点故障。Keepalived一般用来实现轻量级高可用性，且不需要共享存储，一般用于两个节点之间，常见有LVS+Keepalived、Nginx+Keepalived组合。

LVS(Linux Virtual Server)是一个高可用性虚拟的服务器集群系统。本项目在1998年5月由章文嵩博士成立，是中国国内最早出现的自由软件项目之一。

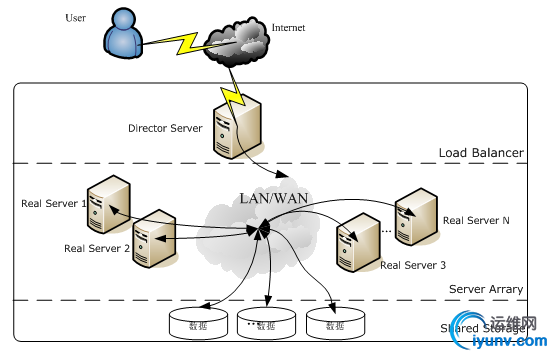

LVS主要用于多服务器的负载均衡，作用于网络层。LVS构建的服务器集群系统中，前端的负载均衡层被称为Director Server；后端提供服务的服务器组层被称为Real Server。通过下图可以大致了解LVS的基础架构。

LVS有三种工作模式，分别是DR（Direct Routing 直接路由）、TUN(Tunneling IP隧道）、NAT（Network Address Translation 网络地址转换）。其中TUN模式能够支持更多的Real Server，但需要所有服务器支持IP隧道协议；DR也可以支持相当的Real Server，但需要保证Director Server虚拟网卡与物理网卡在同一网段；NAT扩展性有限，无法支持更多的Real Server，因为所有的请求包和应答包都需要Director Server进行解析再生，影响效率。 同时，LVS负载均衡有10中调度算法，分别是rr、wrr、lc、wlc、lblc、lblcr、dh、sh、sed、nq

详细的LVS说明请参见 传送门

本文中将利用LVS实现MySQL的读写负载均衡，Keepalived避免节点出现单点故障。

LVS+Keepalived配置环境准备

LVS1：192.168.1.2

LVS2：192.168.1.11

MySQL Server1：192.168.1.5

MySQL Server2：192.168.1.6

VIP：192.168.1.100

OS: CentOS 6.4

Keepalive安装

keepalived下载地址

需要安装以下软件包

1	# yum install -y kernel-devel openssl openssl-devel

解压keepalived到/usr/local/并进入目录执行配置编译

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

# ./configure --prefix=/usr/local/keepalived --with-kernel-dir=/usr/src/kernels/2.6.32-431.5.1.el6.x86_64/ Keepalived configuration ------------------------ Keepalived version : 1.2.13 Compiler : gcc Compiler flags : -g -O2 Extra Lib : -lssl -lcrypto -lcrypt Use IPVS Framework : Yes IPVS sync daemon support : Yes IPVS use libnl : No fwmark socket support : Yes Use VRRP Framework : Yes Use VRRP VMAC : Yes SNMP support : No SHA1 support : No Use Debug flags : No # make

默认情况下keepalived启动时会去/etc/keepalived目录下找配置文件，将需要的配置文件拷贝到指定位置

1 2 3 4 5 6

# cp /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/ # cp /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/ # cp /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/ # cp /usr/local/keepalived/sbin/keepalived /usr/sbin/ # chkconfig mysqld on # chkconfig keepalived on

LVS安装

ipvsadm下载地址

需要安装以下软件包

1	# yum install -y libnl* popt*

查看是否加载lvs模块

1	# modprobe -l |grep ipvs

解压安装

1 2 3

# ln -s /usr/src/kernels/2.6.32-431.5.1.el6.x86_64/ /usr/src/linux # tar -zxvf ipvsadm-1.26.tar.gz # make

LVS安装完成，查看当前LVS集群

1 2 3 4

# ipvsadm -L -n IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn

LVS+Keepalived配置

搭建MySQL主主复制

这里不再赘述，请参考MySQL复制

配置Keepalived

下面是LVS1节点（Keepalived主节点）上的Keepalived配置，LVS2类似

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51

# vim /etc/keepalived/keepalived.conf ! Configuration File for keepalived global_defs { router_id LVS1 } vrrp_instance VI_1 { state MASTER #指定instance初始状态，实际根据优先级决定.backup节点不一样 interface eth0 #虚拟IP所在网 virtual_router_id 51 #VRID，相同VRID为一个组，决定多播MAC地址 priority 100 #优先级，另一台改为90.backup节点不一样 advert_int 1 #检查间隔 authentication { auth_type PASS #认证方式，可以是pass或ha auth_pass 1111 #认证密码 } virtual_ipaddress { 192.168.1.100 #VIP } } virtual_server 192.168.1.100 3306 { delay_loop 6 #服务轮询的时间间隔 lb_algo wrr #加权轮询调度，LVS调度算法 rr|wrr|lc|wlc|lblc|sh|sh lb_kind DR #LVS集群模式 NAT|DR|TUN，其中DR模式要求负载均衡器网卡必须有一块与物理网卡在同一个网段 #nat_mask 255.255.255.0 persistence_timeout 50 #会话保持时间 protocol TCP #健康检查协议 ## Real Server设置，3306就是MySQL连接端口 real_server 192.168.1.5 3306 { weight 3 ##权重 TCP_CHECK { connect_timeout 3 nb_get_retry 3 delay_before_retry 3 connect_port 3306 } } real_server 192.168.1.6 3306 { weight 3 TCP_CHECK { connect_timeout 3 nb_get_retry 3 delay_before_retry 3 connect_port 3306 } } }

配置LVS

编写LVS启动脚本/etc/init.d/realserver

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42

#!/bin/sh VIP=192.168.1.100 . /etc/rc.d/init.d/functions case "$1" in # 禁用本地的ARP请求、绑定本地回环地址 start) /sbin/ifconfig lo down /sbin/ifconfig lo up echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce /sbin/sysctl -p >/dev/null 2>&1 /sbin/ifconfig lo:0 $VIP netmask 255.255.255.255 up #在回环地址上绑定VIP，设定掩码，与Direct Server（自身）上的IP保持通信 /sbin/route add -host $VIP dev lo:0 echo "LVS-DR real server starts successfully.n" ;; stop) /sbin/ifconfig lo:0 down /sbin/route del $VIP >/dev/null 2>&1 echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce echo "LVS-DR real server stopped.n" ;; status) isLoOn=`/sbin/ifconfig lo:0 | grep "$VIP"` isRoOn=`/bin/netstat -rn | grep "$VIP"` if [ "$isLoON" == "" -a "$isRoOn" == "" ]; then echo "LVS-DR real server has run yet." else echo "LVS-DR real server is running." fi exit 3 ;; *) echo "Usage: $0 {start|stop|status}" exit 1 esac exit 0

将lvs脚本加入开机自启动

1 2	# chmod +x /etc/init.d/realserver # echo "/etc/init.d/realserver" >> /etc/rc.d/rc.local

分别启动LVS和keepalived

1 2	# service realserver start # service keepalived start

注意此时网卡的变化，可以看到虚拟网卡已经分配到了realserver上。

此时查看LVS集群状态，可以看到集群下有两个Real Server，调度算法，权重等信息。ActiveConn代表当前Real Server的活跃连接数

1 2 3 4 5 6 7

# ipvsadm -ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 192.168.1.100:3306 wrr persistent 50 -> 192.168.1.5:3306 Route 3 4 1 -> 192.168.1.6:3306 Route 3 0 2

此时LVS+Keepalived+MySQL主主复制已经搭建完成。

测试验证

功能性验证

关闭MySQL Server2

1	# service mysqld stop

在LVS1查看/var/log/messages中关于keepalived日志，LVS1检测到了MySQL Server2宕机，同时LVS集群自动剔除了故障节点

1 2	Sep 9 13:50:53 192.168.1.2 Keepalived_healthcheckers[18797]: TCP connection to [192.168.1.6]:3306 failed !!! Sep 9 13:50:53 192.168.1.2 Keepalived_healthcheckers[18797]: Removing service [192.168.1.6]:3306 from VS [192.168.1.100]:3306

从新启动MySQL Server2后自动将故障节点自动加入LVS集群

1 2	Sep 9 13:51:41 192.168.1.2 Keepalived_healthcheckers[18797]: TCP connection to [192.168.1.6]:3306 success. Sep 9 13:51:41 192.168.1.2 Keepalived_healthcheckers[18797]: Adding service [192.168.1.6]:3306 to VS [192.168.1.100]:3306

关闭LVS1上的Keepalived（模拟宕机操作），查看LVS1上的日志，可以看到Keepalived移出了LVS1上的VIP

1 2 3 4 5

Sep 9 14:01:27 192.168.1.2 Keepalived[18796]: Stopping Keepalived v1.2.13 (09/09,2014) Sep 9 14:01:27 192.168.1.2 Keepalived_healthcheckers[18797]: Removing service [192.168.1.5]:3306 from VS [192.168.1.100]:3306 Sep 9 14:01:27 192.168.1.2 Keepalived_healthcheckers[18797]: Removing service [192.168.1.6]:3306 from VS [192.168.1.100]:3306 Sep 9 14:01:27 192.168.1.2 Keepalived_vrrp[18799]: VRRP_Instance(VI_1) sending 0 priority Sep 9 14:01:27 192.168.1.2 Keepalived_vrrp[18799]: VRRP_Instance(VI_1) removing protocol VIPs.

同时查看LVS2上日志，可以看到LVS2成为了Master，并接管了VIP

1 2 3 4 5 6 7

Sep 9 14:11:24 192.168.1.11 Keepalived_vrrp[7457]: VRRP_Instance(VI_1) Transition to MASTER STATE Sep 9 14:11:25 192.168.1.11 Keepalived_vrrp[7457]: VRRP_Instance(VI_1) Entering MASTER STATE Sep 9 14:11:25 192.168.1.11 Keepalived_vrrp[7457]: VRRP_Instance(VI_1) setting protocol VIPs. Sep 9 14:11:25 192.168.1.11 Keepalived_vrrp[7457]: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth0 for 192.168.1.100 Sep 9 14:11:25 192.168.1.11 Keepalived_healthcheckers[7456]: Netlink reflector reports IP 192.168.1.100 added Sep 9 14:11:25 192.168.1.11 avahi-daemon[1407]: Registering new address record for 192.168.1.100 on eth0.IPv4. Sep 9 14:11:30 192.168.1.11 Keepalived_vrrp[7457]: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth0 for 192.168.1.100

在LVS2上查看LVS集群状态，一切正常。

1 2 3 4 5 6 7

# ipvsadm -ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 192.168.1.100:3306 wrr persistent 50 -> 192.168.1.5:3306 Route 3 2 0 -> 192.168.1.6:3306 Route 3 1 0

总结

• MySQL主主复制是集群的基础，组成Server Array，其中每个节点作为Real Server。
• LVS服务器提供了负载均衡的作用，将用户请求分发到Real Server，一台Real Server故障并不会影响整个集群。
• Keepalived搭建主备LVS服务器，避免了LVS服务器的单点故障，出现故障时可以自动切换到正常的节点
