创建 OpenStack云主机 [六]

9oijl1111

创建虚拟网络
　创建m1.nano规格的主机（相等于定义虚拟机的硬件配置）生成一个密钥对（openstack的原理是不使用密码连接，而是使用密钥对进行连接）
　增加安全组规则（用iptables做的安全组）
　启动一个实例（使用命令启动，启动虚拟机有三种方式：1.命令CLI 2.api 3.Dashboard）其实Dashboard也是通过api进行连接块设备存储编排共享文件系统

　　虚拟网络分为提供者网络和私有网络，提供者网络就是跟主机在同一个网络里，私有网络相当于单独创建一个路由器，跟主机不在一个网络

提供者网络架构

1、创建虚拟网络

提示：虚拟网络必须使用admin权限进行创建

• [iyunv@linux-node1 ~]# source admin-openstack.sh
• [iyunv@linux-node1 ~]# neutron net-create --shared --provider:physical_network public --provider:network_type flat public-net
• Created a new network:
• +---------------------------+--------------------------------------+
• | Field                     | Value                                |
• +---------------------------+--------------------------------------+
• | admin_state_up            | True                                 |
• | availability_zone_hints   |                                      |
• | availability_zones        |                                      |
• | created_at                | 2016-11-22T01:52:36                  |
• | description               |                                      |
• | id                        | b9f2214e-14a6-4988-b199-ad72eff0d6b9 |
• | ipv4_address_scope        |                                      |
• | ipv6_address_scope        |                                      |
• | mtu                       | 1500                                 |
• | name                      | public-net                           |
• | port_security_enabled     | True                                 |
• | provider:network_type     | flat                                 |
• | provider:physical_network | public                               |
• | provider:segmentation_id  |                                      |
• | router:external           | False                                |
• | shared                    | True                                 |
• | status                    | ACTIVE                               |
• | subnets                   |                                      |
• | tags                      |                                      |
• | tenant_id                 | 026a58f98402437fa95ef4a21fbd4d1a     |
• | updated_at                | 2016-11-22T01:52:36                  |
• +---------------------------+--------------------------------------+
• #neutron net-create --shared(共享网络)  --provider:physical_network(物理网络) public(物理网络的名称) --provider:network_type（创建的网络类型为flat）  flat public-net（自定义一个名称）


检查是否创建成功

• [iyunv@linux-node1 ~]# neutron net-list
• +--------------------------------------+------------+---------+
• | id                                   | name       | subnets |
• +--------------------------------------+------------+---------+
• | b9f2214e-14a6-4988-b199-ad72eff0d6b9 | public-net |         |
• +--------------------------------------+------------+---------+


现在我们还需要创建子网

• [iyunv@linux-node1 ~]# neutron subnet-create --name public-subnet --allocation-pool start=192.168.56.100,end=192.168.56.200 --dns-nameserver 223.5.5.5 --gateway 192.168.56.2 public-net 192.168.56.0/24
• Created a new subnet:
• +-------------------+------------------------------------------------------+
• | Field             | Value                                                |
• +-------------------+------------------------------------------------------+
• | allocation_pools  | {"start": "192.168.56.100", "end": "192.168.56.200"} |
• | cidr              | 192.168.56.0/24                                      |
• | created_at        | 2016-11-22T02:05:06                                  |
• | description       |                                                      |
• | dns_nameservers   | 223.5.5.5                                            |
• | enable_dhcp       | True                                                 |
• | gateway_ip        | 192.168.56.2                                         |
• | host_routes       |                                                      |
• | id                | 696eb806-f548-46c2-a653-d05724446daf                 |
• | ip_version        | 4                                                    |
• | ipv6_address_mode |                                                      |
• | ipv6_ra_mode      |                                                      |
• | name              | public-subnet                                        |
• | network_id        | b9f2214e-14a6-4988-b199-ad72eff0d6b9                 |
• | subnetpool_id     |                                                      |
• | tenant_id         | 026a58f98402437fa95ef4a21fbd4d1a                     |
• | updated_at        | 2016-11-22T02:05:06                                  |
• +-------------------+------------------------------------------------------+
• neutron subnet-create  子网创建
• --name （名称）
• --allocation—pool 分配地址池
• start=开始IP地址
• end=结束IP地址
• dns-nameserver DNS地址
• --gateway  网关
• provider  提供者的网络（要跟创建网络的名称对应起来）


检查是否关联成功

• [iyunv@linux-node1 ~]# neutron net-list
• +--------------------------------------+------------+------------------------------------------------------+
• | id                                   | name       | subnets                                              |
• +--------------------------------------+------------+------------------------------------------------------+
• | b9f2214e-14a6-4988-b199-ad72eff0d6b9 | public-net | 696eb806-f548-46c2-a653-d05724446daf 192.168.56.0/24 |
• +--------------------------------------+------------+------------------------------------------------------+


查看子网

• [iyunv@linux-node1 ~]# neutron subnet-list
• +--------------------------------------+---------------+-----------------+------------------------------------------------------+
• | id                                   | name          | cidr            | allocation_pools                                     |
• +--------------------------------------+---------------+-----------------+------------------------------------------------------+
• | 696eb806-f548-46c2-a653-d05724446daf | public-subnet | 192.168.56.0/24 | {"start": "192.168.56.100", "end": "192.168.56.200"} |
• +--------------------------------------+---------------+-----------------+------------------------------------------------------+


2.创建m1.nano规格的主机

默认的最小规格的主机需要512 MB内存。对于环境中计算节点内存不足4 GB的，我们推荐创建只需要64 MB的m1.nano规格的主机。若单纯为了测试的目的，请使用m1.nano规格的主机来加载CirrOS镜像

• [iyunv@linux-node1 ~]# openstack flavor create --id 0 --vcpus 1 --ram 64 --disk 1 m1.nano
• +----------------------------+---------+
• | Field                      | Value   |
• +----------------------------+---------+
• | OS-FLV-DISABLED:disabled   | False   |
• | OS-FLV-EXT-DATA:ephemeral  | 0       |
• | disk                       | 1       |
• | id                         | 0       |
• | name                       | m1.nano |
• | os-flavor-access:is_public | True    |
• | ram                        | 64      |
• | rxtx_factor                | 1.0     |
• | swap                       |         |
• | vcpus                      | 1       |
• +----------------------------+---------+
• openstack flavor create 创建主机
• --id 主机ID
• --vcpus   cpu
• --ram 64兆（如果想加G，直接写64G即可）
• --disk  磁盘（单位是G）


查看

• [iyunv@linux-node1 ~]# openstack flavor list
• +----+-----------+-------+------+-----------+-------+-----------+
• | ID | Name      |   RAM | Disk | Ephemeral | VCPUs | Is Public |
• +----+-----------+-------+------+-----------+-------+-----------+
• | 0  | m1.nano   |    64 |    1 |         0 |     1 | True      |
• | 1  | m1.tiny   |   512 |    1 |         0 |     1 | True      |
• | 2  | m1.small  |  2048 |   20 |         0 |     1 | True      |
• | 3  | m1.medium |  4096 |   40 |         0 |     2 | True      |
• | 4  | m1.large  |  8192 |   80 |         0 |     4 | True      |
• | 5  | m1.xlarge | 16384 |  160 |         0 |     8 | True      |
• +----+-----------+-------+------+-----------+-------+-----------+


提示：1-5是默认的，0是我们创建的

生成一个键值对
　大部分云镜像支持公共密钥认证而不是传统的密码认证。在启动实例前，你必须添加一个公共密钥到计算服务。

提示：我们使用demo用户进行操作
生成密钥

• [iyunv@linux-node1 ~]# source demo-openstack.sh
• [iyunv@linux-node1 ~]# ssh-keygen -q -N ""
• Enter file in which to save the key (/root/.ssh/id_rsa):


在openstack上创建密钥对

• [iyunv@linux-node1 ~]# openstack keypair create --public-key ~/.ssh/id_rsa.pub mykey
• +-------------+-------------------------------------------------+
• | Field       | Value                                           |
• +-------------+-------------------------------------------------+
• | fingerprint | 9e:92:7a:89:b8:cc:86:fa:5d:2d:e9:5f:35:cd:43:01 |
• | name        | mykey                                           |
• | user_id     | a78ec26501374df4a574bd3f8153d67f                |
• +-------------+-------------------------------------------------+


验证规则

• [iyunv@linux-node1 ~]# openstack keypair list
• +-------+-------------------------------------------------+
• | Name  | Fingerprint                                     |
• +-------+-------------------------------------------------+
• | mykey | 9e:92:7a:89:b8:cc:86:fa:5d:2d:e9:5f:35:cd:43:01 |
• +-------+-------------------------------------------------+


增加安全组
　　默认情况下，default安全组适用于所有实例并且包括拒绝访问实例的防火墙规则，对这样的Linux镜像，我们推荐至少允许ICMP（ping）和安全shell（SSH）规则

添加规则到default安全组
允许ICMP（ping）

• [iyunv@linux-node1 ~]# openstack security group rule create --proto icmp default
• +-----------------------+--------------------------------------+
• | Field                 | Value                                |
• +-----------------------+--------------------------------------+
• | id                    | 2a2af0f1-e3ab-426d-9716-10615bec3e75 |
• | ip_protocol           | icmp                                 |
• | ip_range              | 0.0.0.0/0                            |
• | parent_group_id       | 58ed4e26-8cc1-4bdb-b9d1-c8606637e8b4 |
• | port_range            |                                      |
• | remote_security_group |                                      |
• +-----------------------+--------------------------------------+


允许安全 shell (SSH) 的访问：

• [iyunv@linux-node1 ~]# openstack security group rule create --proto tcp --dst-port 22 default
• +-----------------------+--------------------------------------+
• | Field                 | Value                                |
• +-----------------------+--------------------------------------+
• | id                    | 94aa695c-58dc-4033-8c26-58f7f5482051 |
• | ip_protocol           | tcp                                  |
• | ip_range              | 0.0.0.0/0                            |
• | parent_group_id       | 58ed4e26-8cc1-4bdb-b9d1-c8606637e8b4 |
• | port_range            | 22:22                                |
• | remote_security_group |                                      |
• +-----------------------+--------------------------------------+


启动一个实例

在公有网络上创建实例确定实例选项
启动一台实例，您必须至少指定一个类型、镜像名称、网络、安全组、密钥和实例名称

我们还是使用demo用户进行设置

列出可用类型

• [iyunv@linux-node1 ~]# source demo-openstack.sh
• [iyunv@linux-node1 ~]# openstack flavor list
• +----+-----------+-------+------+-----------+-------+-----------+
• | ID | Name      |   RAM | Disk | Ephemeral | VCPUs | Is Public |
• +----+-----------+-------+------+-----------+-------+-----------+
• | 0  | m1.nano   |    64 |    1 |         0 |     1 | True      |
• | 1  | m1.tiny   |   512 |    1 |         0 |     1 | True      |
• | 2  | m1.small  |  2048 |   20 |         0 |     1 | True      |
• | 3  | m1.medium |  4096 |   40 |         0 |     2 | True      |
• | 4  | m1.large  |  8192 |   80 |         0 |     4 | True      |
• | 5  | m1.xlarge | 16384 |  160 |         0 |     8 | True      |
• +----+-----------+-------+------+-----------+-------+-----------+


因为我们在上面已经创建的，名字是m1.nano

列出可用的镜像

• [iyunv@linux-node1 ~]# openstack image list
• +--------------------------------------+--------+--------+
• | ID                                   | Name   | Status |
• +--------------------------------------+--------+--------+
• | fc67361d-ad30-40b2-9d96-941e50fc17f5 | cirros | active |
• +--------------------------------------+--------+--------+


列出可用的网络

• [iyunv@linux-node1 ~]# openstack network list
• +--------------------------------------+------------+--------------------------------------+
• | ID                                   | Name       | Subnets                              |
• +--------------------------------------+------------+--------------------------------------+
• | b9f2214e-14a6-4988-b199-ad72eff0d6b9 | public-net | 696eb806-f548-46c2-a653-d05724446daf |
• +--------------------------------------+------------+--------------------------------------+


创建网络的时候使用的不是名称，而是ID

列出可用的安全组

• [iyunv@linux-node1 ~]# openstack security group list
• +--------------------------------------+---------+------------------------+----------------------------------+
• | ID                                   | Name    | Description            | Project                          |
• +--------------------------------------+---------+------------------------+----------------------------------+
• | 58ed4e26-8cc1-4bdb-b9d1-c8606637e8b4 | default | Default security group | ff5398ee1b2e4d00bafd57f82dc150e6 |
• +--------------------------------------+---------+------------------------+----------------------------------+


创建实例
启动实例：
使用provider公有网络的ID替换PUBLIC_NET_ID。

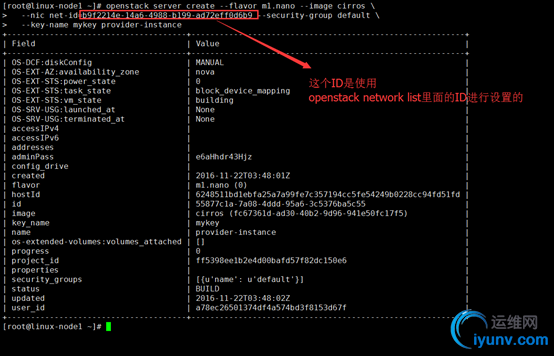

• [iyunv@linux-node1 ~]# openstack server create --flavor m1.nano --image cirros
•    --nic net-id=b9f2214e-14a6-4988-b199-ad72eff0d6b9 --security-group default
•    --key-name mykey provider-instance
• +--------------------------------------+----------------------------------------------------------+
• | Field                                | Value                                                    |
• +--------------------------------------+----------------------------------------------------------+
• | OS-DCF:diskConfig                    | MANUAL                                                   |
• | OS-EXT-AZ:availability_zone          | nova                                                     |
• | OS-EXT-STS:power_state               | 0                                                        |
• | OS-EXT-STS:task_state                | block_device_mapping                                     |
• | OS-EXT-STS:vm_state                  | building                                                 |
• | OS-SRV-USG:launched_at               | None                                                     |
• | OS-SRV-USG:terminated_at             | None                                                     |
• | accessIPv4                           |                                                          |
• | accessIPv6                           |                                                          |
• | addresses                            |                                                          |
• | adminPass                            | e6aHhdr43Hjz                                             |
• | config_drive                         |                                                          |
• | created                              | 2016-11-22T03:48:01Z                                     |
• | flavor                               | m1.nano (0)                                              |
• | hostId                               | 6248511bd1ebfa25a7a99fe7c357194cc5fe54249b0228cc94fd51fd |
• | id                                   | 55877c1a-7a08-4ddd-95a6-3c5376ba5c55                     |
• | image                                | cirros (fc67361d-ad30-40b2-9d96-941e50fc17f5)            |
• | key_name                             | mykey                                                    |
• | name                                 | provider-instance                                        |
• | os-extended-volumes:volumes_attached | []                                                       |
• | progress                             | 0                                                        |
• | project_id                           | ff5398ee1b2e4d00bafd57f82dc150e6                         |
• | properties                           |                                                          |
• | security_groups                      | [{u'name': u'default'}]                                  |
• | status                               | BUILD                                                    |
• | updated                              | 2016-11-22T03:48:02Z                                     |
• | user_id                              | a78ec26501374df4a574bd3f8153d67f                         |
• +--------------------------------------+----------------------------------------------------------+


• openstack server create 创建实例
• --flavor  创建的类型
• --image 镜像
• --nic net-id= 网络ID
• --security-group 设置安全组
• --key-name key设置
• 最后一个是实例名称


检查

• [iyunv@linux-node1 ~]# openstack server list
• +--------------------------------------+-------------------+--------+---------------------------+
• | ID                                   | Name              | Status | Networks                  |
• +--------------------------------------+-------------------+--------+---------------------------+
• | 55877c1a-7a08-4ddd-95a6-3c5376ba5c55 | provider-instance | ACTIVE | public-net=192.168.56.101 |
• +--------------------------------------+-------------------+--------+---------------------------+


如果无法创建虚拟机，我们需要查看所有的日志，可以直接使用

• grep 'ERROR' /var/log/nova/*
• grep 'ERROR' /var/log/neutron/*
• grep 'ERROR' /var/log/glance/*
• grep 'ERROR' /var/log/keystone/*


以及查看iptables  selinux时间同步等！

提示：需要在控制节点和计算节点都进行操作，因为创建虚拟机是在计算节点。最好提前把日志清空

测试IP

• [iyunv@linux-node1 ~]# ping 192.168.56.101
• PING 192.168.56.101 (192.168.56.101) 56(84) bytes of data.
• 64 bytes from 192.168.56.101: icmp_seq=1 ttl=64 time=0.784 ms
• 64 bytes from 192.168.56.101: icmp_seq=2 ttl=64 time=0.578 ms
• 64 bytes from 192.168.56.101: icmp_seq=3 ttl=64 time=0.426 ms


删除虚拟机

• [iyunv@linux-node1 ~]# openstack server list
• +--------------------------------------+-------------------+--------+---------------------------+
• | ID                                   | Name              | Status | Networks                  |
• +--------------------------------------+-------------------+--------+---------------------------+
• | 55877c1a-7a08-4ddd-95a6-3c5376ba5c55 | provider-instance | ACTIVE | public-net=192.168.56.101 |
• +--------------------------------------+-------------------+--------+---------------------------+
• [iyunv@linux-node1 ~]# openstack server delete 55877c1a-7a08-4ddd-95a6-3c5376ba5c55
• [iyunv@linux-node1 ~]# openstack server list


检查

• nova service-list
• neutron anget-list
• nova image-list


提示：我们创建虚拟机使用的是demo，所以我们如果想查看主机也要使用demo的脚本进行查看

使用虚拟控制台访问实例
获取你实例的Virtual Network Computing (VNC)会话URL并从web浏览器访问它：

• [iyunv@linux-node1 ~]# openstack server list
• +--------------------------------------+-------------------+--------+---------------------------+
• | ID                                   | Name              | Status | Networks                  |
• +--------------------------------------+-------------------+--------+---------------------------+
• | 62d3f70e-ed8e-4840-8104-99fd2de7e689 | provider-instance | ACTIVE | public-net=192.168.56.104 |
• +--------------------------------------+-------------------+--------+---------------------------+


show后面填写的是我们server的名称

• [iyunv@linux-node1 ~]# openstack console url show provider-instance
• +-------+------------------------------------------------------------------------------------+
• | Field | Value                                                                              |
• +-------+------------------------------------------------------------------------------------+
• | type  | novnc                                                                              |
• | url   | http://192.168.56.11:6080/vnc_au ... 4-89f7-f5daea6a591c |
• +-------+------------------------------------------------------------------------------------+

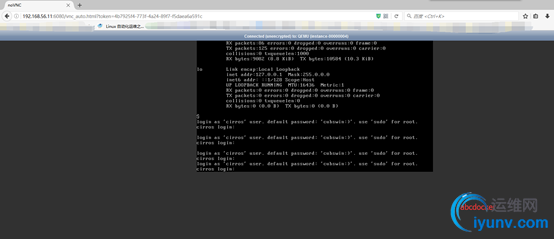

我们复制这个url进行访问

账号：cirros
密码：cubswin:)

提示：要使用火狐或者谷歌访问，其他浏览器可能无法打开，因为这个页面是html5
我们在这个6080端口这个页面操作的信息会被转发到192.168.56.12：5900端口。因为12是计算节点
