Neutron介绍
neutron是openstack重要组件之一，在以前是时候没有neutron项目

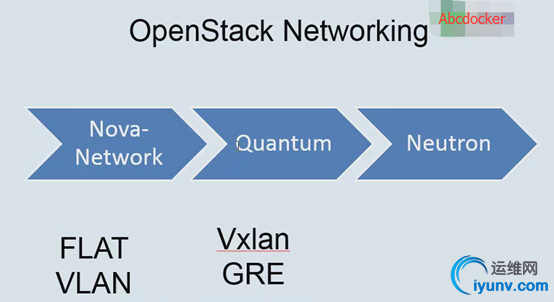

早期的时候是没有neutron，早期所使用的网络的nova-network，经过版本改变才有个neutron

Openstack Networking
网络：
　　在实际的物理环境下，我们使用交换机或者集线器把多个计算机连接起来形成了网络。在Neutron的世界里，网络也是将多个不同的云主机连接起来。
子网：
　　在实际的物理环境下，在一个网络中。我们可以将网络划分成多为逻辑子网。在Neutron的世界里，子网也是隶属于网络下的。
端口：
　　是实际的物理环境下，每个子网或者网络，都有很多的端口，比如交换机端口来供计算机连接。在Neutron的世界端口也是隶属于子网下，云主机的网卡会对应到一个端口上。
路由器：
　　在实际的网络环境下，不同网络或者不同逻辑子网之间如果需要进行通信，需要通过路由器进行路由。在Neutron的实际里路由也是这个作用。用来连接不同的网络或者子网。

---

Neutron 架构介绍

Neutron也分为控制节点和计算节点

openstack默认的网络是单一扁平网络（虚拟机跟宿主机在同一个网段）在官方文档上称为提供者网络

安装
数据库我们在一开始就已经创建完成
keystone用户我们也已经创建完成

配置网络选项
　　您可以部署网络服务使用选项1和选项2两种架构中的一种来部署网络服务。
选项1采用尽可能简单的架构进行部署，只支持实例连接到公有网络（外部网络）。没有私有网络（个人网络），路由器以及浮动IP地址。只有admin或者其他特权用户才可以管理公有网络
选项2在选项1的基础上多了layer－3服务，支持实例连接到私有网络。demo或者其他没有特权的用户可以管理自己的私有网络，包含连接公网和私网的路由器。另外，浮动IP地址可以让实例使用私有网络连接到外部网络，例如互联网
　　典型的私有网络一般使用覆盖网络。覆盖网络，例如VXLAN包含了额外的数据头，这些数据头增加了开销，减少了有效内容和用户数据的可用空间。在不了解虚拟网络架构的情况下，实例尝试用以太网 最大传输单元 (MTU) 1500字节发送数据包。网络服务会自动给实例提供正确的MTU的值通过DHCP的方式。但是，一些云镜像并没有使用DHCP或者忽视了DHCP MTU选项，要求使用元数据或者脚本来进行配置

我们先进行配置公共网络

在控制节点安装组件

• [iyunv@linux-node1 ~]#yum install openstack-neutron openstack-neutron-ml2 \
•   openstack-neutron-linuxbridge ebtables


提示:neutron和其他组件的小区别是配置完数据库之后不可以马上进行同步，它还依赖其他配置文件

编辑/etc/neutron/neutron.conf文件并完成如下操作

• 在[database]配置数据库访问
• [iyunv@linux-node1 ~]# vim /etc/neutron/neutron.conf
• 684 connection = mysql+pymysql://neutron:neutron@192.168.56.11/neutron


提示：不需要同步数据库，684为684行

在 [DEFAULT] 和 [keystone_authtoken] 部分，配置认证服务访问

• [DEFAULT]
• auth_strategy = keystone
• [keystone_authtoken]
• auth_uri = http://192.168.56.11:5000
• auth_url = http://192.168.56.11:35357
• memcached_servers = 192.168.56.11:11211
• auth_type = password
• project_domain_name = default
• user_domain_name = default
• project_name = service
• username = neutron
• password = neutron


rabbitmq（消息队列）配置

• rpc_backend = rabbit
• rabbit_host = 192.168.56.11
• rabbit_userid = openstack
• rabbit_password = openstack


neutron核心配置有2个
启动ML2插件并禁用其他插件

• [DEFAULT]
• …
• core_plugin = m12
• service_plugins =
• 提示：service_plugins等号后面什么都不写就是禁用其他插件


配置网络服务来通知计算节点的网络拓扑变化：（配置nova相关）

• [DEFAULT]
• …
• notify_nova_on_port_status_changes = true
• notify_nova_on_port_data_changes = true


提示：简单的来说就是端口发生变化通知nova

• [nova]
• nova标签的配置其实就是keystone的配置
• auth_url = http://192.168.56.11:35357
• auth_type = password
• project_domain_name = default
• user_domain_name = default
• region_name = RegionOne
• project_name = service
• username = nova
• password = nova


配置锁路径

• [oslo_concurrency]
• lock_path = /var/lib/neutron/tmp


neutron配置小结：

• [iyunv@linux-node1 ~]# grep '^[a-z]' /etc/neutron/neutron.conf
• auth_strategy = keystone                #使用keystone进行验证
• core_plugin = ml2                   #使用ml2插件
• service_plugins =                       #不使用其他插件
• notify_nova_on_port_status_changes = true   #端口改变通知nova
• notify_nova_on_port_data_changes = true     #端口改变通知nova
• rpc_backend = rabbit                        #使用rabbit
• connection = mysql+pymysql://neutron:neutron@192.168.56.11/neutron #数据库连接地址
• auth_uri = http://192.168.56.11:5000            #neutron keystone的配置
• auth_url = http://192.168.56.11:35357       #neutron keystone的配置
• memcached_servers = 192.168.56.11:11211 #neutron keystone的配置
• auth_type = password                        #neutron keystone的配置
• project_domain_name = default               #neutron keystone的配置
• user_domain_name = default              #neutron keystone的配置
• project_name = service                      #neutron keystone的配置
• username = neutron                      #neutron keystone的配置
• password = neutron                      #neutron keystone的配置
• auth_url = http://192.168.56.11:35357       #neutron nova的配置
• auth_type = password                        #neutron nova的配置
• project_domain_name = default               #neutron nova的配置
• user_domain_name = default              #neutron nova的配置
• region_name = RegionOne                 #neutron nova的配置
• project_name = service                      #neutron nova的配置
• username = nova                         #neutron nova的配置
• password = nova                         #neutron nova的配置
• lock_path = /var/lib/neutron/tmp            #锁路径
• rabbit_host = 192.168.56.11                 #rabbitmq配置
• rabbit_userid = openstack                   #rabbitmq配置
• rabbit_password = openstack             #rabbitmq配置


配置Modular Layer 2 （ML2）

ML2插件使用Linuxbridge机制来为实例创建layer－2虚拟网络基础设施
编辑配置文件/etc/neutron/plugins/ml2/ml2_conf.ini

驱动的选择

• [ml2]
• type_drivers = flat,vlan,gre,vxlan,geneve


设置使用那几个插件来创建网络

• [ml2]
• mechanism_drivers = linuxbridge,openvswitch


提示：我们可以写多个，不管用不用都可以写上去

禁用私有网络

• [ml2]
• tenant_network_types =


启动端口安全扩展驱动

• [ml2]
• extension_drivers = port_security


在[ml2_type_flat]部分，配置公共虚拟网络为flat网络

• [ml2_type_flat]
• flat_networks = public
• #配置公共的网络


在 [securitygroup]部分，启用 ipset增加安全组规则的高效性：

• [securitygroup]
• enable_ipset = true


提示：ml2_conf里面的网络类型很多，我们需要那种网络类型配置即可

ML2插件配置小结：

• [iyunv@linux-node1 ~]# grep '^[a-z]' /etc/neutron/plugins/ml2/ml2_conf.ini
• type_drivers = flat,vlan,gre,vxlan,geneve           #驱动类型
• tenant_network_types =                      #租户的网络类型
• mechanism_drivers = linuxbridge,openvswitch     #创建网络插件
• extension_drivers = port_security               #打开端口安全
• flat_networks = public                          #网络类型public
• enable_ipset = true                         #开启ipset


配置Linuxbridge代理
编辑/etc/neutron/plugins/ml2/linuxbridge_agent.ini文件并且完成以下操作

• 在[linux_bridge]部分，将公共虚拟网络和公共物理网络接口对应起来：
• [linux_bridge]
• physical_interface_mappings = public:eth0
• #是什么网卡就修改什么网卡，如果不是eth0请修改对应网卡


在[vxlan]部分，禁止VXLAN覆盖网络：

• [vxlan]
• enable_vxlan = false


在[securitygroup]部分，启用安全组并配置 Linuxbridge iptables firewall driver:

• [securitygroup]
• ...
• enable_security_group = True
• firewall_driver = neutron.agent.linux.iptables_firewall.IptablesFirewallDriver
• #启动安全组并设置防火墙驱动


Linuxbridge代理总结如下：

• [iyunv@linux-node1 ~]# grep '^[a-z]' /etc/neutron/plugins/ml2/linuxbridge_agent.ini
• physical_interface_mappings = public:eth0           #网络映射
• firewall_driver = neutron.agent.linux.iptables_firewall.IptablesFirewallDriver #防火墙
• enable_security_group = true                    #打开安全组
• enable_vxlan = false                            #关闭vxlan


配置DHCP代理

编辑/etc/neutron/dhcp_agent.ini文件并完成下面的操作：

在[DEFAULT]部分，配置Linuxbridge驱动接口，DHCP驱动并启用隔离元数据，这样在公共网络上的实例就可以通过网络来访问元数据

• [DEFAULT]
• …
• interface_driver = neutron.agent.linux.interface.BridgeInterfaceDriver
• #虚拟接口驱动，使用Linuxbridge
• dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq
• #dhcp驱动，默认使用Dnsmasq(是一个小的开源项目)来提供dhcp服务
• enable_isolated_metadata = false
• #刷新路由使用


DHCP配置小结

• [iyunv@linux-node1 ~]# grep '^[a-z]' /etc/neutron/dhcp_agent.ini
• interface_driver = neutron.agent.linux.interface.BridgeInterfaceDriver #底层插件Linuxbridge
• dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq                      #DHCP
• enable_isolated_metadata = false                                    #推送路由使用


配置元数据代理
<Metadata agent>负责提供配置信息，例如：访问实例的凭证

编辑/etc/neutron/metadata_agent.ini文件并完成以下操作：

在[DEFAULT]部分，配置元数据主机以及共享密码：

• nova_metadata_ip = 192.168.56.11        #元数据主机
• metadata_proxy_shared_secret = abcdocker  #共享密钥


提示：这个共享密钥就是一个字符串

配置网络服务（nova-api）
　　编辑/etc/nova/nova.conf文件并完成以下操作：
在[neutron]部分，配置访问参数，启用元数据代理并设置密码：

• url = http://192.168.56.11:9696
• auth_url = http://192.168.56.11:35357
• auth_type = password
• project_domain_name = default
• user_domain_name = default
• region_name = RegionOne
• project_name = service
• username = neutron
• password = neutron


提示：9696是neutron-server的端口

• [neutron]
• service_metadata_proxy=true
• metadata_proxy_shared_secret = abcdocker       #共享密钥


网络服务初始化脚本需要一个超链接 /etc/neutron/plugin.ini指向ML2插件配置文件/etc/neutron/plugins/ml2/ml2_conf.ini 如果超链接不存在，使用下面的命令创建它：

• [iyunv@linux-node1 ~]# ln -s /etc/neutron/plugins/ml2/ml2_conf.ini /etc/neutron/plugin.ini


提示：这里我们使用那个插件就用它做一个软连接即可

同步数据库

• [iyunv@linux-node1 ~]# su -s /bin/sh -c "neutron-db-manage --config-file /etc/neutron/neutron.conf \
•   --config-file /etc/neutron/plugins/ml2/ml2_conf.ini upgrade head" neutron


注：数据库的同步发生在 Networking 之后，因为脚本需要完成服务器和插件的配置文件。

重启计算API 服务：

• [iyunv@linux-node1 ~]# systemctl restart openstack-nova-api.service


当系统启动时，启动Networking服务并配置它启动。

对于两种网络选项：

• [iyunv@linux-node1 ~]#systemctl enable neutron-server.service \
•   neutron-linuxbridge-agent.service neutron-dhcp-agent.service \
•   neutron-metadata-agent.service
• [iyunv@linux-node1 ~]#systemctl start neutron-server.service \
•   neutron-linuxbridge-agent.service neutron-dhcp-agent.service \
•   neutron-metadata-agent.service


现在还需要将neutron在keystone上进行注册

创建neutron服务实体：

• [iyunv@linux-node1 ~]# source admin-openstack.sh
• [iyunv@linux-node1 ~]#openstack service create --name neutron \
•   --description "OpenStack Networking" network


创建网络服务API端点：

• [iyunv@linux-node1 ~]#openstack endpoint create --region RegionOne \
•   network public http://192.168.56.11:9696
• [iyunv@linux-node1 ~]# openstack endpoint create --region RegionOne   network internal http://192.168.56.11:9696
• [iyunv@linux-node1 ~]# openstack endpoint create --region RegionOne   network admin http://192.168.56.11:9696


检查neutron是否安装成功

• [iyunv@linux-node1 ~]# neutron agent-list
• +---------------------+--------------------+---------------------+-------------------+-------+----------------+-------------------------+
• | id                  | agent_type         | host                | availability_zone | alive | admin_state_up | binary                  |
• +---------------------+--------------------+---------------------+-------------------+-------+----------------+-------------------------+
• | b41a9731-2bff-4257- | DHCP agent         | linux-              | nova              |
