windows2003负载均衡企业级方案（一）

mancha

近日，接到一个公司的项目，需要进行服务器的负载均衡设置，故将此方案在个人计算机模拟操作记录如下.----随行
一，前提设置：
    1.2台windows2003服务器为企业版R2以上，且在域环境中。域中有DNS服务。
    2.在使用过程中，两台服务器都用域管理员Administrator登录。
    3.在DNS服务器上新建群集主机cluster设置其ip为192.168.10.10：

二，计算机参数设置：
    1.域：luyx30.com  DC:192.168.10.1 DNS:192.168.10.1 GW:192.168.10.1
    2.主机：    server1：win2003-1  IP：192.168.10.1/24
                     server2：win2003-2  IP:192.168.10.2/24
                     client：win2003-test  IP：192.168.10.3/24
                     虚拟IP:192.168.10.10  域名：cluster.luyx30.com
三，配置负载均衡（由于服务器为单网卡，故此次采用单网卡多播的方式）：
    1.在win2003-1打开本地连接--网络负载平衡:
配置群集参数：填入虚拟IP和虚拟IP对应的Internet名，此处群集操作模式选择多播（因为只有单网卡）。
注：在单网卡的节点中，只能使用多播的方式来收发内部IP流和NLB流。在有两张网卡的情况中，就可以用单播的方式，这样一张网卡负责NLB流，另外一张负责IP流。所以从访问性能来说，单播的方式要比多播的方式快。现在的许多服务器有两个网口。如果满足条件，最好能使用单播模式。（参考资料1）

配置主机参数：填写win2003-1的IP，此如填写优先级为1.
注：priority设置成1，此节点在集群中为主节点。说明 网络负载平衡(网络负载均衡、NLB、集群)会在未达到负载极限的时候，首先把请求路由到优先权高的节点上。在另外一个节点的值则不能为1。请注意这个值在每个节点上是唯一的。


配置端口规则：端口规则可以对流量进行筛选，此处没有设置，若只开放80端口，可将端口范围选择从80到80.（参考资料2）
注：NLB提供3种筛选模式，可以针对端口规则采取禁止、多主机负载平衡和单主机的特殊处理。其中，多主机筛选模式提供了真正意义上的负载平衡，并且可以根据节点的实际处理能力进行负载量的分配。
Affinity(相似性)这是用于控制访问请求路由。当使用None时，来自同一个IP的请求将得到不同节点的回应，这提高了集群的性能。如果Protocols使用UDP或Both，为了能正确的处理IP片段，应该尽量不要使用None。在处理http时建议选择None以提高性能。Single模式，将来自相同的IP地址路由到同一个节点上，提访问的高安全性。Class C模式将来自与节点同一个子网的访问路由到同一个节点上。

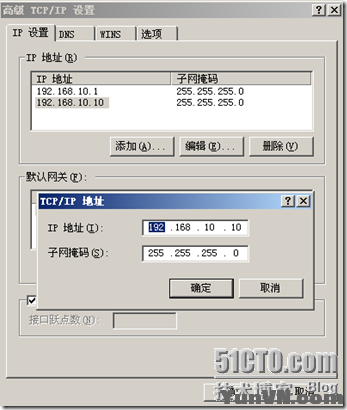

    2.配置完负载平衡后，需要在TCP/IP上添加虚拟IP：

3.在win2003-2服务器上也按照上诉1,2配置，只是在专用IP上要选择192.168.10.2.

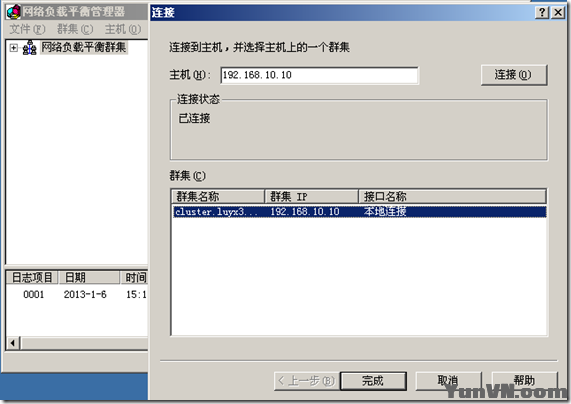

4.设置完成后，在win2003-1上打开管理工具--网络负载平衡管理器，右键单击网络负载平衡群集，选择连接到现存的（C）：

5.若配置成功，则可成功看到下面的画面：

6.在win2003-2上操作与4-5相同。



参考资料1：
单播，多播，IGMP多播
我们一一来解释一下：
单播
我们知道交换机是基于端口转发数据帧的，端口和插在各个端口的服务器的网卡地址(MAC地址)是一一对应并且形成个MAC地址表，这个MAC地址表是通过“学习”的来的，这个学习就是通过广播得到的
而我们用集群采用单播的时候，windows集群会把这个集群中所有的节点的网卡地址改成一样的(并不是真的改了，而是对发出去的数据包的源MAC地址改 成和虚拟IP的MAC一致)，这就导致交换机无法通过学习形成MAC地址表，所以，交换机和集群IP以及集群中各个节点通信都要通过广播进行(MAC地址 表的学习过程第一个就是广播)，这样一来凡是这个MAC地址通信的集群虚拟IP就去回应接受，然后根据优先级或端口规则来分配给各个请求给各个真实服务器，从而达到负载均衡的目的
显然，这里有个遵循了通用协议(所有的交换机，路由器都遵循)，所以，单播适用性非常强，可以在任何网络中都使用
但这很明显有个缺点就是会在交换机带来负担，同时，外网的网卡将无法进行通信，这就是为什么我在上面要选择内网来添加节点的原因了，多播不会有此问题
多播
在多播模式下，NLB不会修改NLB节点启用NLB的网络适配器的MAC地址，而是为它再分配一个二层多播MAC地址专用于NLB的通讯（此MAC地址称为群集MAC地址），这样NLB节点之间可以通过自己原有的专用IP地址进行通讯。但是在多播模式中，集群的各个节点所发送的针对群集IP地址MAC地址 ARP请求的ARP回复会将群集IP地址映射到多播MAC地址，什么意思呢，想想，我们现在这两个节点和集群的一个IP，就一共有三个IP地址了，一个虚 拟的，两个真实节点的IP，那真实节点在和虚拟IP通信的时候，会把这个虚拟IP当做一台真是的服务器，在内存里面会保持一个ARP表，这个表就会有IP 地址和多播MAC地址，这在计算机时没有问题的，单有很多路由器和交换机却不允许这样，所以多播的通用性比较差
IGMP多播
IGMP 多播，它可以通过使用IGMP协议支持来使交换机只将NLB通讯发送到连接NLB节点的端口，而不是所有交换机端口。但是此特性必须要求交换机支持IGMP侦听，并且要求群集工作在多播模式了下
参考资料2：
我们来详细解释一下端口规则
顾名思义，端口规则，就是集群上对端口的规则呗！！！
集群IP地址：这里也就是虚拟IP192.168.100.3，如果你有多个集群IP，这里可以选择，这里就是你要，这个事端口规则应用的对象！
端口范围：就是哪些端口，这里默认是0-65535，就是所有的端口了
协议：就是指，这些端口下哪些协议，有TCP，UDP，两者同时
筛选模式：这里有三种：1，多主机模式；2，单一主机模式；3，禁用模式：
这个模式就非常关键了
多主机模式：是指根据这里的端口规则来负载均衡下面会详细讲
单一主机模式：不管三七二十一，请求按照前面设置的优先级来处理，什么意思呢，就是不管你用户有多少请求，全部发往优先级低先处理，除非这个优先级低的节点挂球了，那么才会把请求转发到次优先级的节点处理，这有点像双机热备了，而不是负载均衡了
禁用端口模式：什么意思呢，是指凡是这些端口的这些协议都禁止通过集群，相当于防火墙功能
下面我来重点看一下多主机模式
多主机模式：他对于相似性分了三种情况：1，无；2，单一；3，类C
什么是相似性呢，例如，我们在访问一个网站的时候，可能会同时打开很多这个网站的不同网页，就会发出不同的请求，单这些请求都是你一个人发的，所以是同一个IP上发出的，这些请求就叫做相似性请求
举一反三，同一个局域网，例如公司NAT上网，网吧代理上网，几百号人用的都是同一个IP地址，他们的请求也是相似性请求，所以，微软在这里给多主机模式更加细化来处理，这样能更加有效的分布你的请求，是均衡达到极致
无：是指来自同一个客户端的同一个IP地址的多条请求随机分配给各个节点，他是随机分配请求的，注意，这里如果是UDP的请求请不要选择无，所以当为协议设置选择“UDP”或“二者”时应避免使用“无
单一：是指NLB要把同一个客户的所有请求发给这个集群组中的固定节点处理，这是相似性默认的，这个事根据IP地址来判断的，而不是用户端来判断，举个例 诶子，网吧里很多客户，但他们的IP地址都是一样的，所以这里会把这些客户端都当成是一个客户端，他们的请求都会发往同一个节点。同时，同一台电脑的不同请求也发往这个集群的同一个节点处理
C类：是指把所有TCP/IP中的C类地址全部转发给同一个集群组处理(不是单个节点哟，是集群组，集群组里面可能包含了多个接地那呢)
