tomcat集群 nginx+tomcat+redis 单机模拟

cike0415

    最近在学习tomcat集群，看了网上有好几种方案，一般都是apache+tomcat+tomcat session共享或者ngnix+tomcat+tomcat session共享。介绍ngnix+tomcat+redis的还是比较少，在查找了各种博客之后终于搭建起了一个简单的tomcat自动负载均衡的例子。由于目前还没有搭建起来redis集群，所以redis一旦挂掉session也就全部消失了。我搞定后在发一篇博客。
    本次的系统环境为linux系统，windows用户也可以参考一下。

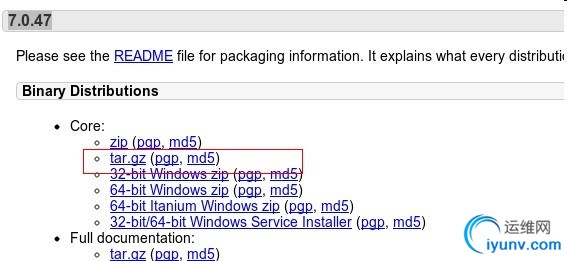

    首先下载tomcat7.0.47    http://tomcat.apache.org/download-70.cgi


    到下载文件夹下解压tomcat到 /usr/local/tomcats中并复制3份，分别命名为tomcat1 , tomcat2 , tomcat3。


#解压tomcat
[iyunv@data1 Downloads]# tar zxvf apache-tomcat-7.0.47.tar.gz
#复制到tomcats文件夹下
[hadoop@data1 Downloads]# sudo cp -rf apache-tomcat-7.0.47 /usr/local/tomcats/tomcat_a
[hadoop@data1 Downloads]# sudo cp -rf apache-tomcat-7.0.47 /usr/local/tomcats/tomcat_b
[hadoop@data1 Downloads]# sudo cp -rf apache-tomcat-7.0.47 /usr/local/tomcats/tomcat_c


  tomcat解压好以后，对3个tomcat都配置环境变量（前提是你已经搭建好了java环境  如果没有请参考我的文章 http://zhangqiaoqifgdqsn.iyunv.com/blog/1974649）


#使用gedit打开profile  你也可以用vi 或者 vim 打开
[hadoop@data1 Downloads]$ sudo gedit /etc/profile
#tomcat a 的配置
#tomcat a classpath
export TOMCAT_A_HOME=/usr/local/tomcats/tomcat_a
export CATALINA_A_HOME=/usr/local/tomcats/tomcat_a
export CATALINA_A_BASE=/usr/local/tomcats/tomcat_a
export CLASSPATH=$TOMCAT_A_HOME/common/lib/servlet.jar:$CLASSPATH
export PATH=$CATALINA_A_HOME/lib:$PATH
#tomcat b 的配置
#tomcat b classpath
export TOMCAT_B_HOME=/usr/local/tomcats/tomcat_b
export CATALINA_B_HOME=/usr/local/tomcats/tomcat_b
export CATALINA_B_BASE=/usr/local/tomcats/tomcat_b
export CLASSPATH=$TOMCAT_B_HOME/common/lib/servlet.jar:$CLASSPATH
export PATH=$CATALINA_B_HOME/lib:$PATH
#tomcat c 的配置
#tomcat c classpath
export TOMCAT_C__HOME=/usr/local/tomcats/tomcat_c
export CATALINA_C_HOME=/usr/local/tomcats/tomcat_c
export CATALINA_C_BASE=/usr/local/tomcats/tomcat_c
export CLASSPATH=$TOMCAT_C_HOME/common/lib/servlet.jar:$CLASSPATH
export PATH=$CATALINA_C_HOME/lib:$PATH

    因为是3的tomcat在一台机子上模拟集群，所以要把tomcat的端口全部更改，以免在tomcat启动的时候报端口错误。


#修改以下端口号使得不冲突就OK，自己设定。
#修改服务端口
<Server port="8005" shutdown="SHUTDOWN">
#http访问端口
<Connector port="8080" protocol="HTTP/1.1">
#AJP端口
<Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />
    解压 nginx-1.4.3.tar.gz , 并编译nginx(所有用到的包在我的上传文件中)

#解压nginx以及需要用到的依赖包
[iyunv@localhost ~]# tar zxvf pcre-8.10.tar.gz
[iyunv@localhost ~]# tar zxvf nginx-upstream-jvm-route-0.1.tar.gz
[iyunv@localhost ~]# tar nginx-1.1.2.tar.gz
进入nginx并编译文件
[iyunv@localhost ~]# cd nginx-1.1.2
[iyunv@localhost ~]# patch -p0 < ${nginx-upstream-jvm-route解压目录}/jvm_route.patch
[iyunv@localhost ~]# ./configure --prefix=/usr/local/nginx \
--with-pcre=${pcre解压目录} \
--with-http_stub_status_module \
--with-http_ssl_module \
--add-module=${nginx-upstream-jvm-route解压目录}
[iyunv@localhost ~]# make(此处可能要很长时间，请耐心等待)
[iyunv@localhost ~]# make install
#查看是否安装成功
[iyunv@localhost ~]# ll /usr/local/nginx/
drwxr-xr-x 2 root root 4096 Sep 24 15:12 conf
drwxr-xr-x 2 root root 4096 Sep 24 15:12 html
drwxr-xr-x 2 root root 4096 Sep 24 15:12 logs
drwxr-xr-x 2 root root 4096 Sep 24 15:12 sbin
#测试Nginx配置文件是否正确
[iyunv@localhost ~]#/usr/local/nginx/sbin/nginx –t
#启动nginx
[iyunv@localhost ~]#/usr/local/nginx/sbin/nginx

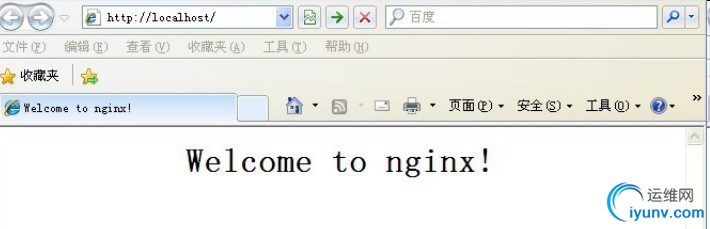

     在浏览器里输入localhost查看nginx是否开启
　　

     使用nginx的http代理访问实现tomcat的负载均衡：这里主要修改nginx的配置文件nginx.conf


user  nobody;
worker_processes  4;
error_log  logs/error.log;
events {
worker_connections  1024;
}

http {
include       mime.types;
default_type  application/octet-stream;
sendfile        on;
keepalive_timeout  65;
gzip  on;
#设定负载均衡的服务器列表
upstream  localhost   {
#weigth参数表示权值，权值越高被分配到的几率越大
server   192.168.56.12:8881 weight=1;  #对应tomcat_a
server   192.168.56.12:5556 weight=1;  #对应tomcat_b
server   192.168.56.12:9233 weight=1;  #对应tomcat_c
}
server {
listen       80;
server_name  localhost;
charset utf-8;
location / {
root   html;
index  index.html index.htm;
proxy_pass        http://localhost;
proxy_set_header  X-Real-IP  $remote_addr;
client_max_body_size  100m;
}

location ~ ^/(WEB-INF)/ {
deny all;
}

error_page   500 502 503 504  /50x.html;
location = /50x.html {
root   html;
}
}
}
    更改tomcat的index.jsp的内容 验证tomcat是否实现了负载均衡


<!-- 将开头的session = "false" 改为true -->
<%@ page session="true" %>
<!-- 在body的div下添加获取session id 和 tomcat标识-->
<body>
<div id="wrapper">
<font>tomcat_aaa</font><%=session.getId()%>
<!-- 修改完上面内容保存并退出  其他两个tomcat重复上面步骤-->

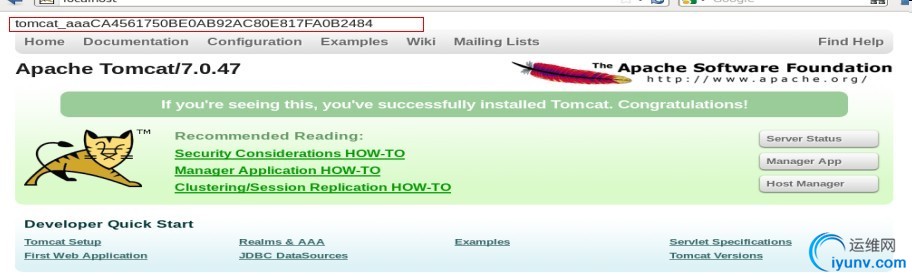

     做完上面操作之后，启动tomcat a b c  nginx 在浏览器中输入localhost，F5刷新测试，tomcat是否交替访问
　　



    然后是Redis的安装和配置


#解压redis
[iyunv@localhost ~] # tar xvzf redis-stable.tar.gz
#编译redis
[iyunv@localhost ~] # cd redis-stable/
[iyunv@localhost redis-stable] # make && make install
#到src目录下
[iyunv@localhost redis-stable] # cd redis-stable/src
#启动redis
[iyunv@localhost src] # ./redis-server --port 6379
    将tomcat需要调用redis需要的jar包放入tomcat_a _b _c  lib文件夹下（commons-pool-1.6.jar  commons-pool2-2.0.jar  jedis-2.1.0.jar  tomcat-redis-session-manager-1.2-tomcat-7-java-7-jar）这些jar包我都放在文章下面共享了。
    最后我们在tomcat a b c 中config下的context.xml下配置如下内容就可以了


<Valve className="com.radiadesign.catalina.session.RedisSessionHandlerValve" />
<Manager className="com.radiadesign.catalina.session.RedisSessionManager" host="localhost" port="6379" database="0"  maxInactiveInterval="60" />
然后启动tomcat a b c ngnix 查看是否实现了负载均衡，session共享

　　







    OK搞完收工 嘿嘿
