LB集群之LVS/DR

86754653kk

[iyunv@dir ~]# ipvsadm -C  #清空掉之前的LVS/nat 的规则
[iyunv@dir ~]# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
[iyunv@dir ~]# iptables -t nat -F #iptables 规则也清掉

把原来rs1&rs2 的黙认网关也更改回来.
简述：
10.72.4.48（dir）10.72.4.100（vip），10.72.4.21(rs1), 10.72.4.39(rs2)
DR 要求IP 都是公网IP ，这个比较费资源。每一个rs 都要一个独立的公网IP，因为他需要对外提供服务。vip 10.72.4.100 这个IP 并不需要单独来配置，写在脚本里面，即可。
---------------------------------------------------------------------

lvs/dr 的配置：

[iyunv@dir ~]# vim /usr/local/sbin/lvs_nat.sh #在dr上配置
#! /bin/bash
echo 1 > /proc/sys/net/ipv4/ip_forward
ipv=/sbin/ipvsadm
vip=10.72.4.100   #设置vip
rs1=10.72.4.21
rs2=10.72.4.39
ifconfig eth0:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip dev eth0:0
$ipv -C
$ipv -A -t $vip:80 -s rr
$ipv -a -t $vip:80 -r $rs1:80 -g -w 1 #此处的权重是可以根据实际需要来更改
$ipv -a -t $vip:80 -r $rs2:80 -g -w 1

[iyunv@rs1 ~]# vim /usr/local/sbin/lvs_nat.sh #在rs1& rs2 上做同样的配置，脚本无需更改
#! /bin/bash
vip= 10.72.4.100 #配置vip
ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip lo:0
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

[iyunv@rs2 ~]# vim /usr/local/sbin/lvs_nat.sh #在rs1& rs2 上做同样的配置

#! /bin/bash
vip= 10.72.4.100
ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip lo:0
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

分别在dir  rs1 rs2 上运行刚才写的脚本
sh /usr/local/sbin/lvs_nat.sh

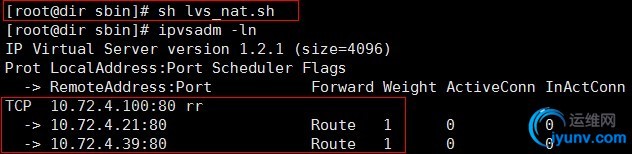

[iyunv@dir sbin]# sh lvs_nat.sh
[iyunv@dir sbin]# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  10.72.4.100:80 rr
  -> 10.72.4.21:80                Route   1      0          0
  -> 10.72.4.39:80                Route   1      0          0

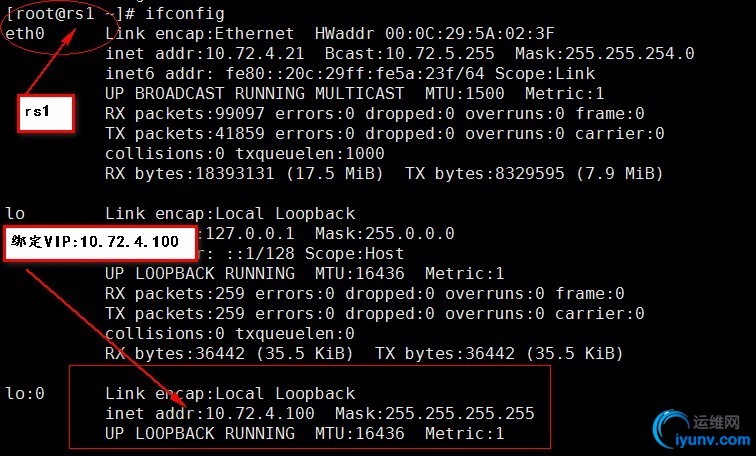

ifconfig 在rs1&rs2 都可以看到已经绑定VIP:10.72.4.100

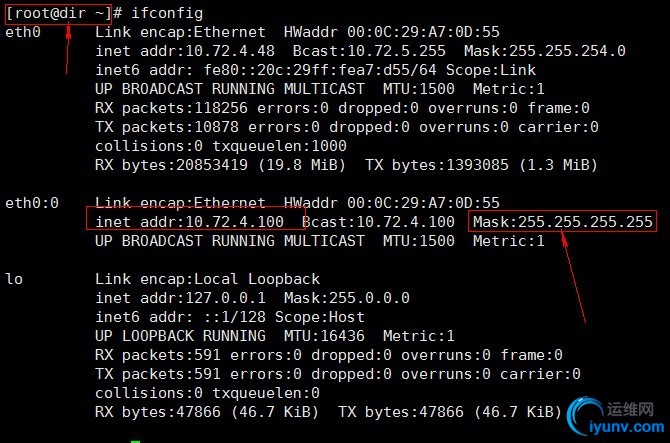

在dir 上的查询：
不能在本机上用curl 来测试，虽然在dir 上能看IP 10.72.4.100,curl 的时候数据包可以出去，但是回不来，因为的他的子网是4个255，详见下图.如查需要测试必须得再开一台linux 客户端。


用IE 通过IP访问 10.72.4.100，可以得到以下效果，楼主要实际做实验的过程中得到这个效果，并不是很明显，要刷新N次，IE 才有可能出现rs1&rs2上的实际配置，但这并不说明实验不成功。
