LB集群之LVS/keepalived

6754321

在上一个实验的基础上LVS/DR
(NTA,DR HA 都是用 nginx 服务操作的，省去了安装nginx安装配置)

lvs虽然已经配置成功也实现了负载均衡，但是我们测试的时候发现，当某台real server把httpd进程停掉，那么director照样会把请求转发过去，这样就造成了某些请求不正常。所以需要有一种机制用来检测real server的状态，这就是keepalived。它的作用除了可以检测rs状态外，还可以检测备用director的状态，也就是说keepalived（集HA+LB于一体）可以实现ha集群的功能，当然了也需要一台备用director.

实验环境：三台虚拟机，10.72.4.48 （dir/master）,10.72.4.39(rs2&slave),10.72.4.37 (rs2)

[iyunv@dir ~]# ipvsadm -C  #清空之前的规则
[iyunv@dir ~]# yum install -y keepalived  #安装keepalived

[iyunv@dir ~]# vim /etc/keepalived/keepalived.conf
    state MASTER   #备用服务器上为 BACKUP
    interface eth0
    virtual_router_id 51
    priority 100  #备用服务器上为90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.72.4.100
    }
}

virtual_server 10.72.4.100 80 {
    delay_loop 6                  #(每隔10秒查询realserver状态)
    lb_algo wlc                  #(lvs 算法)
    lb_kind DR                  #(Direct Route)
    persistence_timeout 60        #(同一IP的连接60秒内被分配到同一台realserver)
    protocol TCP                #(用TCP协议检查realserver状态)
    real_server 10.72.4.37 80 {
        weight 100               #(权重)
        TCP_CHECK {
        connect_timeout 10       #(10秒无响应超时)
        nb_get_retry 3
        delay_before_retry 3
        connect_port 80
        }
    }

real_server 10.72.4.39 80 {
        weight 100
        TCP_CHECK {
        connect_timeout 10
        nb_get_retry 3
        delay_before_retry 3
        connect_port 80
        }
     }
}


  ------------------------------------------------
[iyunv@dir ~]# scp /etc/keepalived/keepalived.conf 10.72.4.39:/etc/keepalived/keepalived.conf  #拷贝到从上

[iyunv@rs2 ~]# vim /etc/keepalived/keepalived.conf #只改以下两处，其他地方不都不用改
vrrp_instance VI_1 {
    state BACKUP   #备用服务器上为 BACKUP
    interface eth0
    virtual_router_id 51
    priority 90  #备用服务器上为90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.72.4.100
    }
}
------------------------------------------
[iyunv@dir ~]# /etc/init.d/keepalived start
Starting keepalived:                                       [ OK  ]

[iyunv@rs2 ~]# /etc/init.d/keepalived start
Starting keepalived:                                       [  OK  ]

[iyunv@rs1 ~]vim /usr/local/sbin/lvs_nat.sh  #编译脚本
#! /bin/bash
vip= 10.72.4.100
ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip lo:0
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce


[iyunv@rs1 ~]sh /usr/local/sbin/lvs_nat.sh   #执行脚本

[iyunv@rs2 ~]vim /usr/local/sbin/lvs_nat.sh  #编译脚本
#! /bin/bash
vip= 10.72.4.100
ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip lo:0
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce


[iyunv@rs2 ~]sh /usr/local/sbin/lvs_nat.sh #执行脚本

[iyunv@dir ~]# vim /usr/local/sbin/lvs_dr.sh  #编译打开dir 上的端口转发脚本
#! /bin/bash
echo 1 > /proc/sys/net/ipv4/ip_forward

[iyunv@dir ~]# sh /usr/local/sbin/lvs_dr.sh #执行脚本




[iyunv@rs2 ~]# /etc/init.d/nginx stop  #停掉 rs2 上的nginx ，
Stopping nginx:                                            [  OK  ]

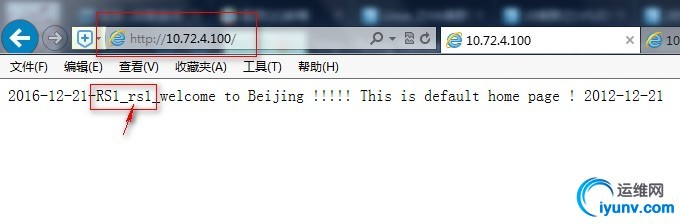

#停掉rs2 上的nginx 后，IE 刷新 10.72.4.100，不会再出现rs2 上的内容。且主服务器也会把rs2 的IP 踢除，重新启动rs2 上的nginx 服务，会恢复正常。



--------------------------------------------------------
[iyunv@dir ~]# /etc/init.d/keepalived stop #停掉主dir上的 keepalived ,rs2从上的keepalived就会启动,取代dir 成为主，继续工作。
Stopping keepalived:                                       [  OK  ]

再次重新启动主的 keepalived ，就会恢复到之前的状态。
