华为设备链路捆绑大全实战精简版

4te3r3r

实验拓扑：
使用ENSP模拟器（版本V100R002C00 1.2.00.350）

实验要求：
1.在华为设备上使用lacp协议实现二层的负载均衡和备份
2. 在华为设备上使用手动捆绑实现三层的负载均衡和备份
实验步骤及验证：
1.接口及ip地址规划：
Client1:192.168.1.10 (vlan 10)
Client2:192.168.1.20 (vlan 10)
SW1:e0/0/2,e0/0/3,e0/0/4 (eth-trunk 1)
   g0/0/1,g0/0/2 (eth-trunk 2)
SW2:e0/0/2,e0/0/3,e0/0/4 (eth-trunk 1)R1:g0/0/0,g0/0/1 (eth-trunk 1)
  eth-trunk 1.1: 192.168.1.1 (192.168.1.0/24子网内主机的网关)
   g0/0/2,g2/0/0 （eth-trunk 2：192.168.2.1）
R2：g0/0/0,g0/0/1 (eth-trunk 1：192.168.2.2)
2.二层以太网链路捆绑
配置脚本：
SW1
[SW1]int Eth-Trunk 1
[SW1-Eth-Trunk1]bpduenable（开启bpdu）
[SW1-Eth-Trunk1]modelacp-static(定义为lacp-static模式)
[SW1-Ethernet0/0/2]inte0/0/2
[SW1-Ethernet0/0/2]eth-trunk1
[SW1]int e0/0/3
[SW1-Ethernet0/0/3]eth-trunk1
[SW1]int e0/0/4
[SW1-Ethernet0/0/4]eth-trunk1
---------------------------以上将端口加入eth-trunk 1 组 -----------------
[SW1]lacp priority 100（定义SW1的lacp优先级为100使其成为lacp协议主设备，默认值为32768）
[SW1]int Eth-Trunk 1
[SW1-Eth-Trunk1]maxactive-linknumber 2（定义eth-trunk 1组的最大活跃链路数为2）
SW2
[SW2]int Eth-Trunk 1
[SW2-Eth-Trunk1]bpduenable
[SW2-Eth-Trunk1]modelacp-static
[SW2]int e0/0/2
[SW2-Ethernet0/0/2]eth-trunk1
[SW2]int e0/0/3
[SW2-Ethernet0/0/3]eth-trunk1
[SW2]int e0/0/4
[SW2-Ethernet0/0/4]eth-trunk1
结果验证：

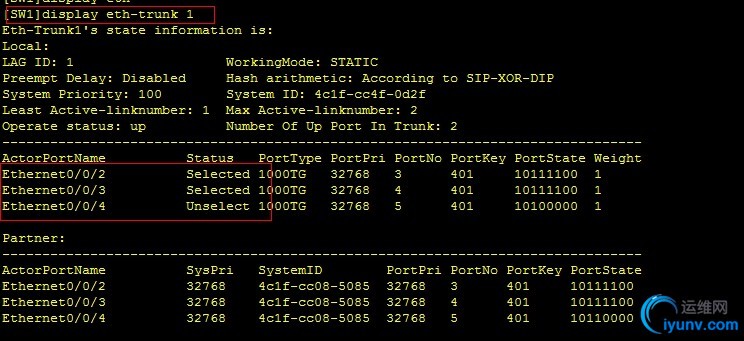

在SW1上使用displayeth-trunk 1命令可以看到e0/0/4因为端口号最大根据lacp选举原则成为备份端口，e0/0/2和e0/0/3成为转发端口，负载都为1，实现了链路的负载均衡。

在PC1上ping 192.168.1.20 -t (PC2)可以通信

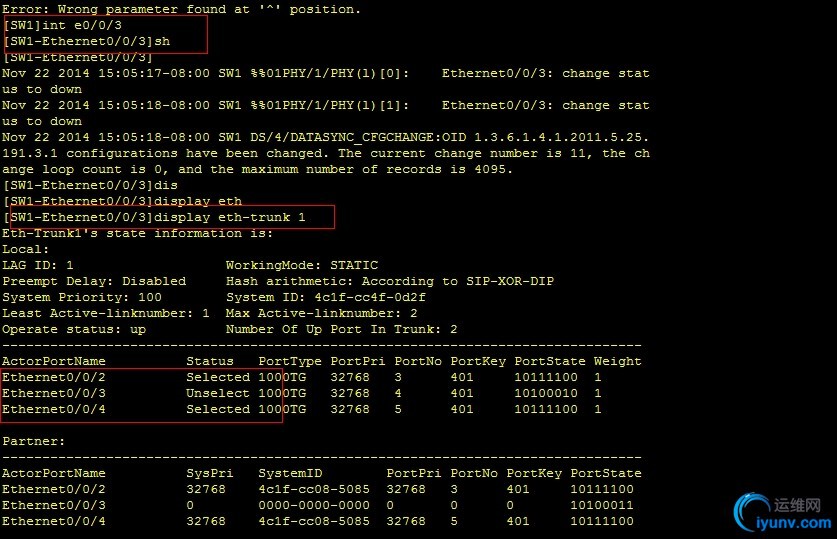

将PC1的e0/0/3接口shutdown，再次查看eth-trunk 1，可以看到e0/0/3状态转为unselect不承载流量，而e0/0/4状态转为selected转发流量，通信过程因为转发端口的切换而短暂丢了一个包，通信基本不受影响，实现了二层链路的负载及备份。
3.三层以太网链路捆绑
配置脚本：
R1
[R1]int Eth-Trunk 2
[R1-Eth-Trunk2]undoportswitch（使eth-trunk 2 变为3层）
[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]eth-trunk2
[R1]int g2/0/0
[R1-GigabitEthernet2/0/0]eth-trunk2
[R1]int Eth-Trunk 2
[R1-Eth-Trunk2]ipaddress 192.168.2.1 24（配置eth-trunk 2的ip地址）
R2
[R2]int Eth-Trunk 1
[R2-Eth-Trunk1]undoportswitch
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]eth-trunk1
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]eth-trunk1
[R2]int Eth-Trunk 1
[R2-Eth-Trunk1]ip add192.168.2.2 24
结果验证：

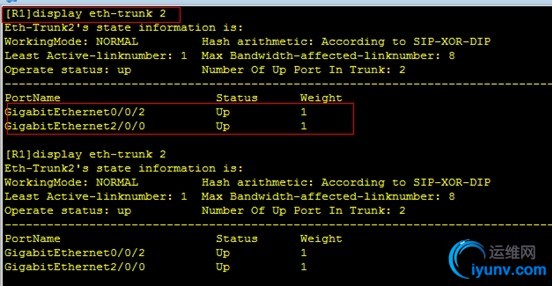

在R1上可以看到两个接口状态都为up且负载相同，pingR2可以通信


把R2的g0/0/1接口shutdown，R1与R2仍然可以通信，实现了三层链路的负载及备份
实验总结：
1.以太网链路捆绑技术主要有2种：lacp模式和手动捆绑模式。
2. 以太网链路捆绑技术主要作用：最大限度利用链路带宽和提供链路的负载备份。
