BGP自动汇总和手动汇总的基本分析

134564

实验拓扑：


实验规划：
R1,R2,R3,R4分别属于AS100,AS200,AS300,AS400 ，R3分别与R1,R2,R4建立了EBGP邻居关系，R1,R2上分别有2个子接口（模拟网段）。
R1:
f0/0:13.0.0.1/24
l1:172.16.1.1/24
l2:172.16.2.1/24

R2:
f0/0:23.0.0.2/24
l1:172.16.10.1/24
l2:172.15.11.1/24

R3
f1/0:13.0.0.3/24
f0/0:23.0.0.3/24
f0/1:34.0.0.3/24

R4
f0/0:34.0.0.4/24

进行基本配置，建立EBGP邻居关系
R1
router bgp 100
neighbor 13.0.0.3 remote-as 300

R2
router bgp 200
neighbor 23.0.0.3 remote-as 300

R3
router bgp 300
neighbor 13.0.0.1 remote-as 100
neighbor 23.0.0.2 remote-as 200
neighbor 34.0.0.4 remote-as 400

R4
router bgp 400
  neighbor 34.0.0.3 remote-as 300
基本配置完成

• bgp auto-summary属性，用3种方法来演示


(1)开启auto-summary ，并且宣告172.16.1.0/24这条网段
R1
R1(config)#no int l2
R1(config)#router bgp 100
R1(config-router)#auto-summary
R1(config-router)#network 172.16.1.0 mask 255.255.255.0
在R3上观察

可以发现，虽然开启了自动汇总，但是R3学习到的仍然是一条明细路由。

（2）开启auto-summary，并且宣告172.16.0.0/16这条网段。
R1
R1(config)#router bgp 100
R1(config-router)#auto-summary
R1(config-router)#network 172.16.0.0 mask 255.255.0.0

在R3上观察

可以发现，R3学习到的是一条汇总路由了。

（3）在R1上以重发布的方式，宣布l1这条直连，不用network的方式
R1
R1(config)#router bgp 100
R1(config-router)#auto-summary
R1(config-router)#redistribute connected metric 1

在R3上观察

学习到的是一条汇总路由

可以做出小总结:
BGP的自动汇总，只会汇总重发布引入的路由，以及使用network命令有类宣告方式引入的路由。注意，自动汇总是默认关闭的。

• BGP的手动汇总简要分析（summary-only / as-set )


在R1 BGP上network 172.16.1.0/24和172.16.2.0/24这2条路由（不开自动汇总）
router bgp 100
network 172.16.1.0 mask 255.255.255.0
network 172.16.2.0 mask 255.255.255.0

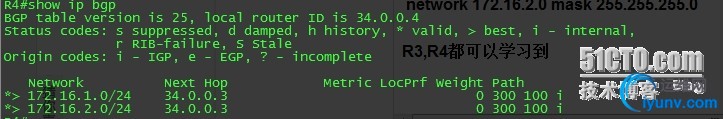

R3,R4都可以学习到

在R3上汇总这2条路由，可以使用aggregate-address的方式（这里不讨论null0路由）
R3
router bgp 300
  aggregate-address 172.16.0.0 255.255.0.0

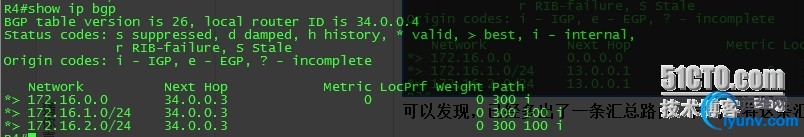

可以发现，已经多出了一条汇总路由，同时会将这条汇总路由发给R4。

• summary-only


如果R3上想只发送这条汇总，不发送明细，可以
R3(config)#router bgp 300
R3(config-router)#aggregate-address 172.16.0.0 255.255.0.0 summary-only
这时候可以上R4再看一下

明细路由消失了，只剩下一条汇总路由，并且，始发者不是R1,而变成了R3。

• as-set


使用BGP的手动汇总，新生成的汇总路由，会丢失被汇总的明细路由的很多属性，以AS-PATH属性为例，R3在发布汇总路由之后，此路由始发者为R3，而不是R1,所以，这条汇总路由同样会被R1学习到，并且还是最优路由。
R1

这时候，就会产生安全隐患了，因为丢失了AS-PATH属性，有可能会出现环路问题。
可以用as-set这条命令，来继承明细路由的部分属性

R3(config)#router bgp 300
R3(config-router)#aggregate-address 172.16.0.0 255.255.0.0 summary-only as-set
这时候，在R4和R1上观察出现了哪些变化
R4

可以发现，汇总路由的始发者不是R3了，而是还原成了AS100中的R1。

R1

汇总路由消失了，避免了环路问题。
