H3C NQA之链路监控

erwewwewe

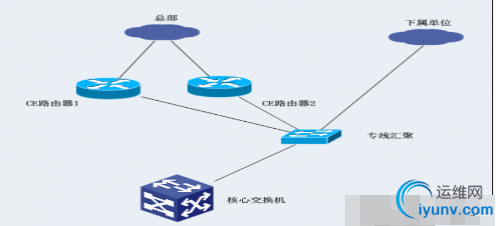

H3C的NQA（network quality analyzer）网络质量分析与CISCO的SLA（service-level agreement）服务等级协议相同。主要是用于链路故障诊断，对于双链路或是多链路静态路由环境下，当某条链路出现故障时，下联设备要动态感知，此时需要用到NQA。  举例说明，拓扑环境如下：

  简要说明：总部与本单位使用双条MPLS VPN专线，通过专线汇聚透传到核心交换机，本单位均配置静态路由。（不谈论结构的合理性，只说明问题）
  问题描述：当MPLS VPN的某条链路故障，核心交换机无感知，还是通过等价静态路由负载到两条链路上。
  解决方案：通过配置NQA进行链路监控，当某条链路故障时自动切换。
  配置命令：
  nqa test-instance root mplsvpn_ce1                    监控ce1链路
   test-type icmp                                                        使用ICMP协议
   destination-address ipv4 100.100.100.37         目的地址为CE1出接口地址或对端PE地址
   source-address ipv4 10.10.10.6                         源地址为核心与CE1的互联地址
   probe-count 2                                                        每次发送2个包
   frequency 10                                                          每隔10ms发送一次
   start now                                                                 现在开始
  #
  nqa test-instance root mplsvpn_ce2                    监控ce2链路，下面雷同
   test-type icmp
   destination-address ipv4 100.100.100.45
   source-address ipv4 10.10.10.2
   probe-count 2
   frequency 10
   start now
  ip route-static 172.16.0.0 255.255.0.0 10.10.10.1 track nqa root mplsvpn_ce1   等价路由调用
  ip route-static 172.16.0.0 255.255.0.0 10.10.10.5 track nqa root mplsvpn_ce2

  可以使用display nqa results查看配置结果，可以看到最近5次的检测结果，以下是某一次的显示结果：
NQA entry(root, mplsvpn_cm): test flag is active, test type is ICMP
  1 . Test 111120 result   The test is finished
   Send operation times: 2                Receive response times: 2
   Completion: success                    RTD over thresholds number: 0
   Attempts number: 1                     Drop operation number: 0
   Disconnect operation number: 0         Operation timeout number: 0
   System busy operation number: 0        Connection fail number: 0
   Operation sequence errors number: 0    RTT Status errors number: 0
   Destination IP address: 100.100.100.37
   Min/Max/Average completion time: 27/28/27
   Sum/Square-Sum  completion time: 55/1513
   Last response packet receiving time: 2017-03-15 15:00:57.9
   Lost packet ratio: 0 %

对应CISCO的SLA命令如下：
  ip sla 100
    icmp-echo 100.100.100.37 source-ip 10.10.10.6
    timeout 1000
    frequency 3
  ip sla schedule 100 life forever start-time now
  track 1 ip sla 100
  ip route 172.16.0.0 255.255.0.0 10.10.10.5 track 1

  ip sla 200
    icmp-echo 100.100.100.45 source-ip 10.10.10.2
    timeout 1000
    frequency 3
  ip sla schedule 200 life forever start-time now
  track 2 ip sla 200
  ip route 172.16.0.0 255.255.0.0 10.10.10.1 track 2
