入坑系列之HAProxy负载均衡

samdung

　　　　在大型系统设计中用代理在负载均衡是最常见的一种方式，而相对靠谱的解决方案中Nginx、HAProxy、LVS、F5在各大场中用得比较普遍，各有各的优势和使用场景，由于本次要使用到TCP，因此Nginx只能在HTTP层负载，因此用HAProxy来负载，为什么不用LVS？因为配置太麻烦。

　　HAProxy是免费、极速且可靠的用于为TCP和基于HTTP应用程序提供高可用、负载均衡和代理服务的解决方案，尤其适用于高负载且需要持久连接或7层处理机制的web站点。HAProxy还可以将后端的服务器与网络隔离，起到保护后端服务器的作用。HAProxy的负载均衡能力虽不如LVS，但也是相当不错，而且由于其工作在7层，可以对http请求报文做深入分析，按照自己的需要将报文转发至后端不同的服务器（例如动静分离），这一点工作在4层的LVS无法完成。

环境
　　　　CentOS6.X
　　　　HAProxy 1.7.3
　　　　用root用户安装

下载
　　若在线安装不用下载，可直接通过yum命令安装（建议），不过需要联网。
　　去官网下载 ：http://www.haproxy.org/download/1.7/src/haproxy-1.7.3.tar.gz
　　下载后放进CentOS中的/usr/local/  文件夹中（至于怎么放，你不会 这个锅我不背，去学学Linux 操作基础）

关闭SElinux、配置防火墙



vi /etc/selinux/config
#SELINUX=enforcing #注释掉
#SELINUXTYPE=targeted #注释掉
SELINUX=disabled #增加
:wq!  #保存退出
setenforce 0 #使配置立即生效


vi /etc/sysconfig/iptables  #编辑
-A RH-Firewall-1-INPUT -d 224.0.0.18 -j ACCEPT  #允许组播地址通信（在做keepalived时用得到）
-A RH-Firewall-1-INPUT -p    vrrp    -j ACCEPT  #允许VRRP（虚拟路由器冗余协）通信
-A RH-Firewall-1-INPUT -m state --state NEW -m tcp -p tcp --dport 80 -j ACCEPT  #允许80端口通过防火墙
:wq! #保存退出
service iptables restart #重启防火墙使配置生效

创建HAProxy运行账户和组



[iyunv@H32 local]# groupadd haproxy #添加haproxy组
[iyunv@H32 local]# useradd -g haproxy haproxy -s /bin/false #创建nginx运行账户haproxy并加入到haproxy组，不允许haproxy
安装
　　分两种：
　　1、在线装：yum install haproxy （建议）
　　2、安装包：
　　环境中要有gcc，用于编译，一般安装环境时都会有，若没有 运行 ：
　　yum install -y gcc
　　进入local文件夹中



[iyunv@H32 ~]#cd /usr/local
　　然后解压下载好haproxy包到当前文件夹



[iyunv@H32 local]# tar -zxvf haproxy-1.7.3.tar.gz
[iyunv@H32 local]# cd haproxy-1.7.3
安装



[iyunv@H32 haproxy-1.7.3]# make TARGET=linux3100 CPU=x86_64 PREFIX=/usr/local/haproxy-1.7.3 #编译(源码才需要)  uname -r #查看系统内核版本号
[iyunv@H32 haproxy-1.7.3]# make install PREFIX=/usr/local/haproxy-1.7.3 #安装 haproxy-1.7.3为解压后的文件路径（很重要）

设置HAProxy



mkdir -p /usr/local/haproxy-1.7.3/conf  #创建配置文件目录
mkdir -p /etc/haproxy  #创建配置文件目录
touch /usr/local/haproxy-1.7.3/conf/haproxy.cfg  #创建配置文件
ln -s /usr/local/haproxy-1.7.3/conf/haproxy.cfg   /etc/haproxy/haproxy.cfg  #添加配置文件软连接
cp -r /usr/local/haproxy-1.7.3/examples/errorfiles  /usr/local/haproxy-1.7.3/errorfiles  #拷贝错误页面
ln -s /usr/local/haproxy-1.7.3/errorfiles  /etc/haproxy/errorfiles  #添加软连接
mkdir -p /usr/local/haproxy-1.7.3/log  #创建日志文件目录
touch /usr/local/haproxy-1.7.3/log/haproxy.log  #创建日志文件
ln -s /usr/local/haproxy-1.7.3/log/haproxy.log  /var/log/haproxy.log  #添加软连接
cp /usr/local/haproxy-1.7.3/examples/haproxy.init  /etc/rc.d/init.d/haproxy  #拷贝开机启动文件
chmod +x /etc/rc.d/init.d/haproxy  #添加脚本执行权限
chkconfig haproxy on  #设置开机启动
ln -s /usr/local/haproxy-1.7.3/sbin/haproxy  /usr/sbin  #添加软连接
　　注意上面的文件夹，若与上面的文件夹路径一致，可以直接复制运行。

配置haproxy.cfg参数



vi  /usr/local/haproxy-1.7.3/conf/haproxy.cfg  #编辑
　　这里是最关键的设置，在此有两个相同的服务由两台服务器提供：192.168.30.33，192.168.30.34



#---------------------------------------------------------------------
# Global settings
#---------------------------------------------------------------------
global
log    127.0.0.1 local2          ###[err warning info debug]
chroot  /usr/local/haproxy-1.7.3
pidfile  /var/run/haproxy.pid   ###haproxy的pid存放路径,启动进程的用户必须有权限访问此文件
maxconn  4000                   ###最大连接数，默认4000
    user   haproxy
group   haproxy
daemon                          ###创建1个进程进入deamon模式运行。此参数要求将运行模式设置为"daemon"
#---------------------------------------------------------------------
# common defaults that all the 'listen' and 'backend' sections will
# use if not designated in their block
#---------------------------------------------------------------------
defaults
mode   http             ###默认的模式，tcp是4层，http是7层，health只会返回OK 若是混合模式则 mode 不需要设置
log    global           ###采用全局定义的日志
option  dontlognull     ###不记录健康检查的日志信息
option  httpclose       ###每次请求完毕后主动关闭http通道
option  httplog         ###日志类别http日志格式 混合模式 此处还需要加上 tcplog
#option  forwardfor      ###如果后端服务器需要获得客户端真实ip需要配置的参数，可以从Http Header中获得客户端ip
option  redispatch      ###serverId对应的服务器挂掉后,强制定向到其他健康的服务器
timeout connect 10s   #default 10 second timeout if a backend is not found
timeout client 10s   ###客户端连接超时
timeout server 10s   ###服务器连接超时
maxconn     60000       ###最大连接数
retries     3           ###3次连接失败就认为服务不可用，也可以通过后面设置
########统计页面配置########
listen admin_stats
# 监听端口
bind 0.0.0.0:8089
# 启用状态监控
    stats enable
mode http
log global
# 统计页面URL
stats uri /stats
# 统计页面密码框上提示文本
    stats realm Haproxy\ Statistics
# 统计页面用户名和密码设置
    stats auth admin:admin
# 隐藏统计页面上HAProxy的版本信息
#stats hide-version
#当通过认证才可管理
stats admin if TRUE
#统计页面自动刷新时间
    stats refresh 30s
########WEB配置#################
listen web1080
bind 0.0.0.0:1080
mode http
option httplog
log global
maxconn 3000
balance leastconn
server web33 192.168.80.33:8007  weight 1 rise 2 fall 3
server web34 192.168.80.34:8007 weight 1 rise 2 fall 3
#---------------------------------------------------------------------
# main frontend which proxys to the backends 这里不需要动静分离，所以全部注释掉
#---------------------------------------------------------------------
#frontend  main *:5000
#    acl url_static       path_beg       -i /static /images /javascript /stylesheets
#    acl url_static       path_end       -i .jpg .gif .png .css .js
#    use_backend static          if url_static
#   default_backend             app
#---------------------------------------------------------------------
# static backend for serving up images, stylesheets and such
#---------------------------------------------------------------------
#backend static
#    balance     roundrobin
#    server      static 127.0.0.1:4331 check
#---------------------------------------------------------------------
# round robin balancing between the various backends
#---------------------------------------------------------------------
#backend app
#    balance     roundrobin
#    server  app1 127.0.0.1:5001 check
#    server  app2 127.0.0.1:5002 check
#    server  app3 127.0.0.1:5003 check
#    server  app4 127.0.0.1:5004 check
#---------------------------------------------------------------------
# round robin balancing between the various backends
#---------------------------------------------------------------------
#errorloc  503  http://www.iyunv.com/404.html
errorfile 403 /etc/haproxy/errorfiles/403.http
errorfile 500 /etc/haproxy/errorfiles/500.http
errorfile 502 /etc/haproxy/errorfiles/502.http
errorfile 503 /etc/haproxy/errorfiles/503.http
errorfile 504 /etc/haproxy/errorfiles/504.http
　　统一绑定的对外接口为1080， 监控页面端口为8089。

启动



:wq! #保存退出
service haproxy start #启动



#设置开机启动
chkconfig haproxy on
设置HAProxy日志



vi  /etc/syslog.conf  #编辑，在最下边增加
# haproxy.log
local0.*  /var/log/haproxy.log
local1.*  /var/log/haproxy.log
local2.*  /var/log/haproxy.log
local3.*  /var/log/haproxy.log
:wq! #保存退出


vi  /etc/sysconfig/rsyslog   #编辑修改
SYSLOGD_OPTIONS="-r -m 0"   #接收远程服务器日志
:wq! #保存退出
service rsyslog restart  #重启syslog
监控页面

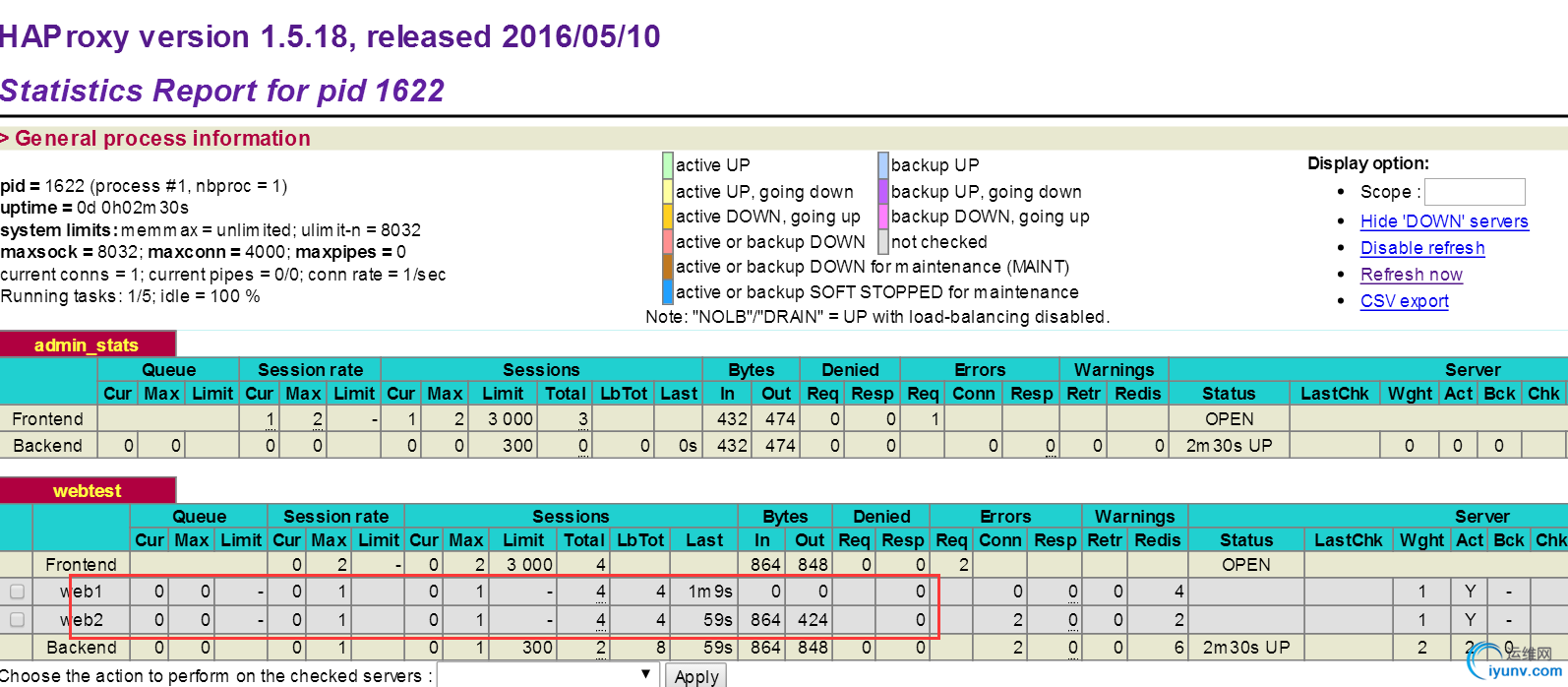

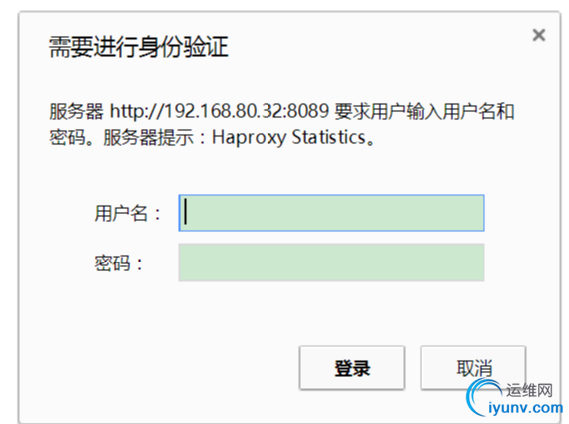

　　打开监控页面，用户名密码为admin，出现下面的页面就说明配置成功：
　　http://192.168.30.32:8089/stats

service haproxy stop  #关闭
service haproxy restart  #重启

扩展问题：
　　此处只做了简单的IP请求负载，还可以做TCP层的负载，但里面的设置需要根据自己的实际情况不停的压力测试进行调置。
　　此后还要做Keepalived + HAProxy 多机热备的负载实用方案。
　　还可做mysql的读写负载、动静态资源分离等等

ACL规则介绍
　　ACL控制哪些开放，往哪里转，哪些屏蔽 ，具体的内容网上也有介绍，此处只做抛砖引玉。
　　实例：实现动静分离功能
　　首先定义两个backend，分别以动态和静态进行分组
backend jingtai
    balance roundrobin
    server   web1 10.0.10.82:80 check  weight 1maxconn 2000
backend dongtai
    balance roundrobin
    server   web2 10.0.10.83:80 check  weight 1maxconn 3000
　　配置frontend
frontend  web_server
    bind *:80
    default_backend webservers
    acl badguy src 10.0.10.1
    acl denyfile path /1.html
    #http-request deny if badguy denyfile
    acl static path_end .html
    use_backend jingtai if static
    default_backend dongtai
定义acl名称为static ，如果访问匹配是.html的文件，那么直接跳转至jingtai 这个backend
如果访问的不匹配.html 那么直接跳转至默认backend dongtai组
