CV：object recognition(DRN)

lx86

　　这是微软方面的最新研究成果， 在第六届ImageNet年度图像识别测试中，微软研究院的计算机图像识别系统在几个类别的测试中获得第一名。
　　本文是解决超深度CNN网络训练问题，152层及尝试了1000层。
　　随着CNN网络的发展，尤其的VGG网络的提出，大家发现网络的层数是一个关键因素，貌似越深的网络效果越好。但是随着网络层数的增加，问题也随之而来。
　　首先一个问题是 vanishing/exploding gradients，即梯度的消失或发散。这就导致训练难以收敛。但是随着 normalized initialization [23, 9, 37, 13] and intermediate normalization layers[16]的提出，解决了这个问题。

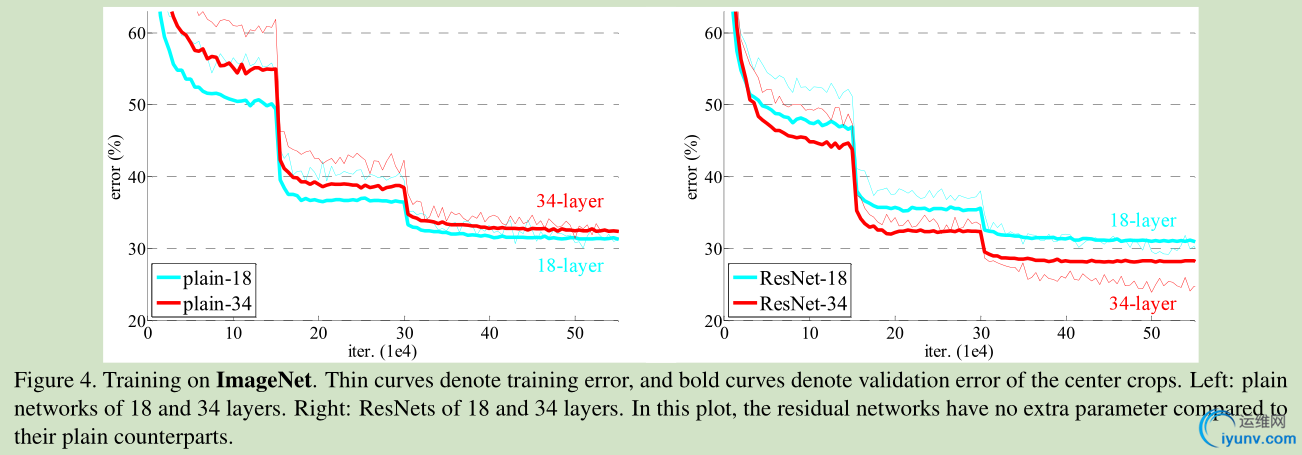

　　当收敛问题解决后，又一个问题暴露出来：随着网络深度的增加，系统精度得到饱和之后，迅速的下滑。让人意外的是这个性能下降不是过拟合导致的。如文献 [11, 42]指出，对一个合适深度的模型加入额外的层数导致训练误差变大。如下图所示：

　　如果我们加入额外的 层只是一个 identity mapping，那么随着深度的增加，训练误差并没有随之增加。所以我们认为可能存在另一种构建方法，随着深度的增加，训练误差不会增加，只是我们没有找到该方法而已。
　　这里我们提出一个 deep residual learning 框架来解决这种因为深度增加而导致性能下降问题。 假设我们期望的网络层关系映射为 H(x), 我们让 the stacked nonlinear layers 拟合另一个映射， F(x):= H(x)-x , 那么原先的映射就是 F(x)+x。 这里我们假设优化残差映射F(x) 比优化原来的映射 H(x)容易。

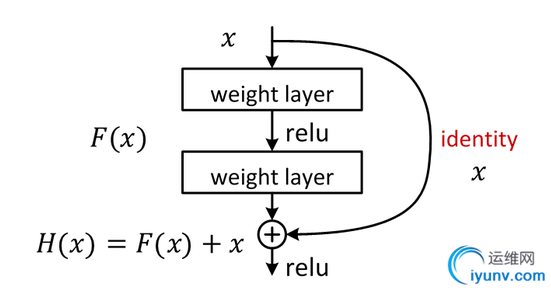

　　F(x)+x 可以通过shortcut connections 来实现，如下图所示：

　　2 Related Work
Residual Representations
以前关于残差表示的文献表明，问题的重新表示或预处理会简化问题的优化。 These methods suggest that a good reformulation or preconditioning can simplify the optimization
　　Shortcut Connections
CNN网络以前对shortcut connections 也有所应用。
　　3 Deep Residual Learning
3.1. Residual Learning
这里我们首先求取残差映射 F(x):= H(x)-x，那么原先的映射就是 F(x)+x。尽管这两个映射应该都可以近似理论真值映射 the desired functions (as hypothesized)，但是它俩的学习难度是不一样的。
　　这种改写启发于 图1中性能退化问题违反直觉的现象。正如前言所说，如果增加的层数可以构建为一个 identity mappings，那么增加层数后的网络训练误差应该不会增加，与没增加之前相比较。性能退化问题暗示多个非线性网络层用于近似identity mappings 可能有困难。使用残差学习改写问题之后，如果identity mappings 是最优的，那么优化问题变得很简单，直接将多层非线性网络参数趋0。
　　实际中，identity mappings 不太可能是最优的，但是上述改写问题可能对问题提供有效的预先处理 (provide reasonable preconditioning)。如果最优函数接近identity mappings，那么优化将会变得容易些。 实验证明该思路是对的。
　　3.2. Identity Mapping by Shortcuts
图2为一个模块。A building block
公式定义如下：

这里假定输入输出维数一致，如果不一样，可以通过 linear projection 转成一样的。
　　3.3. Network Architectures


　　Plain Network 主要是受 VGG 网络启发，主要采用3*3滤波器，遵循两个设计原则：1）对于相同输出特征图尺寸，卷积层有相同个数的滤波器，2）如果特征图尺寸缩小一半，滤波器个数加倍以保持每个层的计算复杂度。通过步长为2的卷积来进行降采样。一共34个权重层。
需要指出，我们这个网络与VGG相比，滤波器要少，复杂度要小。
　　Residual Network 主要是在 上述的 plain network上加入 shortcut connections
　　3.4. Implementation
针对 ImageNet网络的实现，我们遵循【21,41】的实践，图像以较小的边缩放至[256,480]，这样便于 scale augmentation，然后从中随机裁出 224*224，采用【21,16】文献的方法。

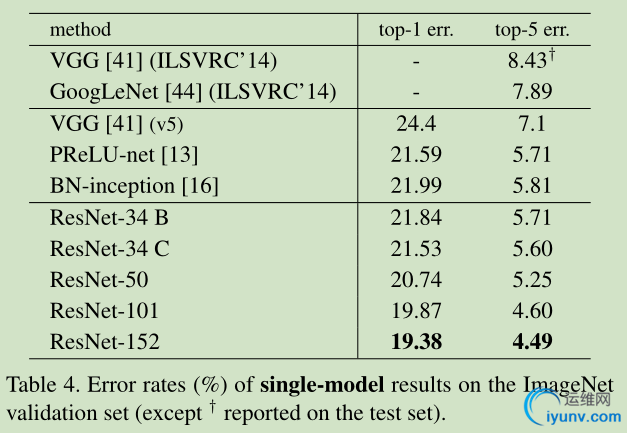

　　4 Experiments

　　本文是微软团队对深度残差网络的改进
　　Code is available at: https://github.com/KaimingHe/resnet-1k-layers
　　原来深度残差网络的一个Residual Units如下图所示



　　本文分析深度残差网络主要关注于建立一个直接传播信息的通道，不仅在 residual unit 里面，对整个网络也是如此。我们发现如果是的 h(x)和f(x)都是 identity mappings，那么信息可以直接从一个单元传递到另一个单元，不论是前向还是后向传播。我们的实验结果显示，这么做使得训练更加的简单。

　　我们做了各种尝试，但是identity mappings 效果最好 ，大道至简吧

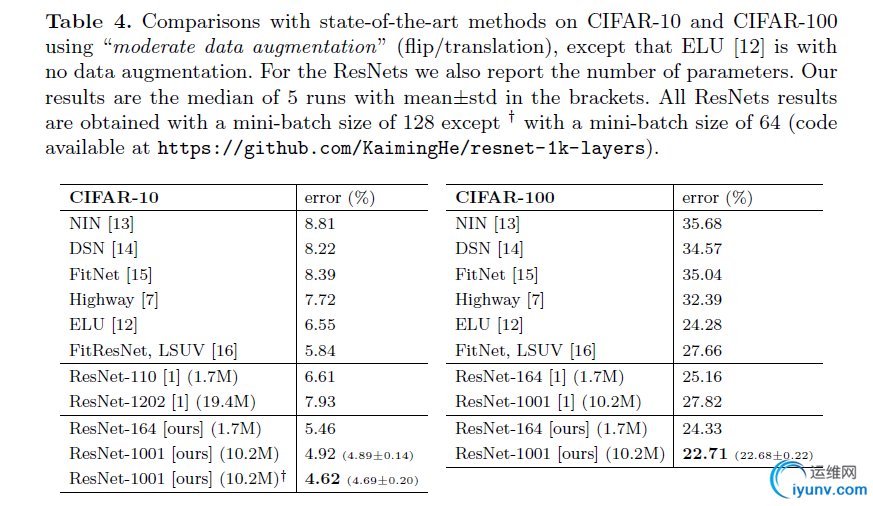

　　最后是在Large Scale Visual Recognition Challenge 2012 (ILSVRC2012) 的结果对比

　　介绍了新的residual unit，使训练更容易， 并且improves generalization。
1 Introduction
　　Residual Units:

上篇文章中， h(xl)=xl，是输入，f是Relu，x(l+1)是输出。如果h(xl)和f(yl)都是identity mappings， 信息就会直接从shortcut直接传输。
为了明白skip connections的作用，文章进行了分析与实验，发现identity mapping h（xl）=xl可以取得最快的error reduction和lowest training loss（参与实验的有 scaling，gating, 1x1convolutions）。
这里使用ReLU和BN放置于weightlayer前，作为新的residual unit，如下图：

新的结构更容易训练也更容易泛化，使用它建立了1001层网络。
另外在上篇文章中200层网络就开始过拟合，这里对其进行改进。
2 Analysis of Deep Residual networks
　　如果f也是一个identity mapping，那么其结构可以写成这样：

上式展现了ResNets两个特性：
1. 模型是以残差形式存在的
2. 这是以相加的形式存在而plain network是以矩阵相乘的形式存在的
上式的反向传播形式ε是loss function：

可见∂ε∂xl分为两部分其中∂ε∂xL保证了信息直接传递回任何浅层单元l。
并且可以看出其∂ε∂xl 一般不会为0，因为 一般不会一直为-1，这就意味着某一层的梯度可以非常小但是一般不会为0.
3 On the importance of identity skip connections
　　如果我们做一点小的调整，加入一个比例因子λ：h(xl)=λlxl那么：


反向传播变为：

　　那么对于深层网络，如果λ大于一就容易成指数爆炸，如果小于1就容易弥散，那么我们原本的shortcut就会被堵塞，反向传播更多的经过权重层，导致优化困难。
如果将h（xl）换做更复杂的变换，如1x1convolution，那么其中的第一项就会变为∏L−1i=lh′，h’代表h的导数，这也可能堵塞训练过程。

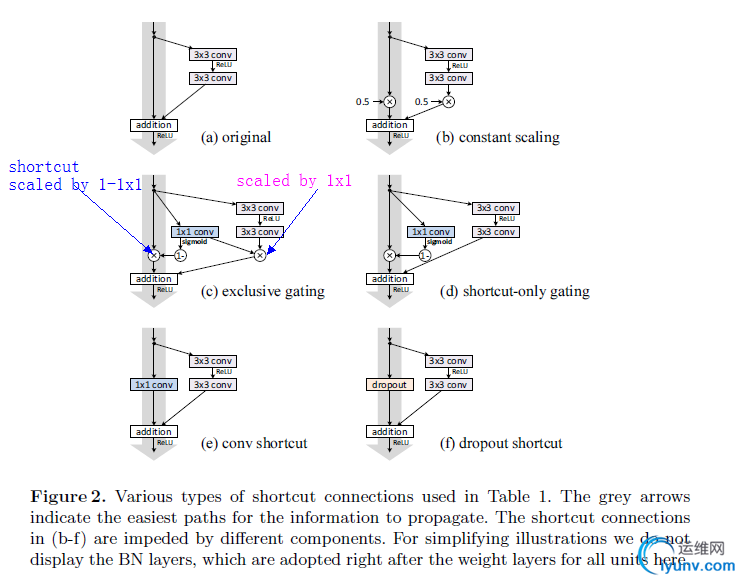

3.1 Experiments on Skip connections

事实上， shortcut-only gating和1x1包含原来的identity shortcut， 其表达能力应该更强，但是造成其结果degradation的原因是优化问题，而非representational abilities。

4 on the usage of Activation Fuctions
4.1 Experiments on activation

Post-activation or pre-activation?
原始的residual unit的设计中，activation xl+1=f(yl)对于两个分支都有影响，我们设计了一个非对称的结构，只对F分支，也就是：

这就等于pre-activation形式了：

这里设置了fig4中的de两种方案，d的提高不明显，可以看出BN和ReLU更配，他俩适合在一起，table3更说明了这个问题。

4.2 Analysis
　　我们发现pre-activation主要影响有二：
1. 优化更加简单，f成了一个identity mapping（图1）
2. BN提高了regularization，防止过拟合。
但是我们也发现，当层数不是那么多，比如图6中的164时（==|），原本的ReLU的影响可能没有那么大，大部分的yl都是整数，其反向传播公式越接近：

但是如果到了1000层，非正数的情况越来越多，上式不再合适。
4.3 比较

　　这个是全明星阵容的paper，提出了深度模型另一个重要的需要考量的纬度：cardinality。(用简单的方式做不简单的事情）
　　众所周知，提高模型的performance，最直接的就是从模型的depth和width入手，即加深网络的深度，让网络变得更胖点（宽度，即layer的filter的数目）
　　但是这会有问题：1）网络越深，越难训练；2）网络越宽，模型复杂度越高，计算量越大，需要显存越多。
　　那有没有办法，在保持模型现有的复杂度的情况下，提高模型的学习能力？
　　该论文从这个角度出发，提出了考量模型的另一个纬度：cardinality（即模型split-transform-merge的集合的数目，笔者理解就是一个block里面，branches或者paths的个数）
　　先看图：
　　fig1的左图就是今年火爆的resnet的一个block的经典形式，而右图是该论文提出的ResNeXt (suggesting the next dimension) 的一个block。
　　很显然resnet的cardinality为2（ResNets [13] can be thought of as two-branch networks where one branch is the identity mapping.），而ResNeXt的cardinality设为C（这里不包括identity mapping）。
　　从图中看，ResNeXt还是很容易看懂的，前提是，ResNeXt做了两个假设：
　　i) if producing spatial maps of the same size, the blocks share the same hyper-parameters (width and filter sizes),
　　ii) each time when the spatial map is downsampled by a factor of 2, the width of the blocks is multiplied by a factor of 2. The second rule ensures that the computational complexity, in terms of FLOPs (floating-point operations, in #of multiply-adds), is roughly the same for all blocks.
　　基于这两个假设（rules），we only need to design a template module, and all modules in a network can be determined accordingly. So these two rules greatly narrow down the design space and allow us to focus on a few key factors. The networks constructed by these rules are in Table 1.

　　但是有一个问题，如果粗暴地按fig1的右图来设计模型（prototxt文件）时，会很繁琐，而且没有经过优化，使得模型的训练时间变长，
　　那么怎么优化呢？
　　骚年还记得12年的Alexnet么，里面的group convolution恰恰可以做这个优化问题，见下图：

　　fig3也很容易看懂，关键在于理解group convolution而已。见下面的解释：
　　In a group conv layer [23], input and output channels are divided intoC groups, and convolutions are separately performed within each group.
　　是不是顿时觉得在two rules的前提下，ResNeXt非常简单，既没有加深模型的深度，又保持模型相同（差不多）的复杂度。
　　理解了fig3，就可以理解整个ResNeXt了。

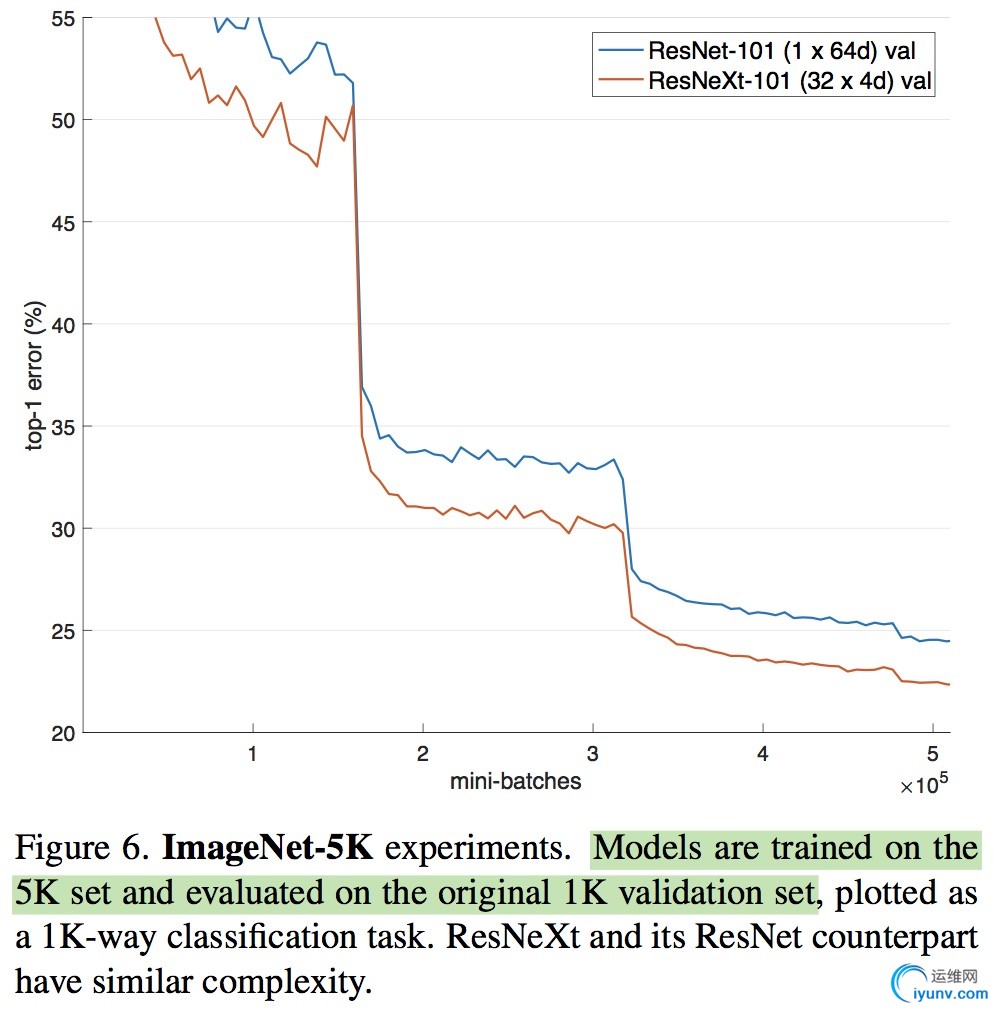

　　那么它的效果如何？

　　哈至于ResNeXt的perfomance以及和Resnet做对比的实验等等，笔者在这里就展开详细说了，建议各位看论文去哈，
　　（论文非常值得深读，比如ResNeXt的cardinality是怎么来的，通用的ResNeXt是怎样的（也就是去掉上面的two rules），和以往的模型有哪些异同，group-convolutioin的好处在哪里，如何在coco上做detection，split-transform-merge的本质是什么？ 等等）
　　最后附上一个论文的截图，关于怎么设caridinality的参数C
