Ironic , Openstack Baremetal Hypervisor

奇忠诚

　　Ironic , Openstack Baremetal Hypervisor，首发于UnitedStack Inc.。
　　转自： http://ju.outofmemory.cn/entry/48769
　　如今Openstack在虚拟化管理部分已经很成熟了， 通过nova我们可以创建虚拟机， 虚拟磁盘， 管理电源状态，快速通过镜像启动虚拟机。但是在物理机管理上一直没有成熟的解决方案。
　　在这样的背景下Ironic诞生了，它可以解决物理机的添加，删除，电源管理和安装部署。Ironic最大的好处是提供了插件的机制让厂商可以开发自己的driver，这让它支持几乎所有的硬件。
Ironic的前世和今生
　　最早baremetal的概念出现在nova里，最早的blueprint是由USC/ISI以及 NTT-Docomo提出并实现的，其中NTT-Docomo是一家日本公司，而USC/ISI是一家研究HPC的教育机构。
　　物理机和虚拟机管理有很多地方非常相似，比如物理机和虚拟机都需要开机关机，安装部署，添加和删除，为了避免重复造轮子，他们在nova中实现了一个物理机的driver，这样把物理机管理做为计算资源管理的一个子集了。后来发现这样做有问题：

• 早期baremetal作为一个driver有自己的数据库，同一个项目中有两套数据库不合适。

• 在部署和管理baremetal的过程中有很多需要存储的信息是和部署管理虚拟机是不同的，通过nova api来获取这些信息比较尴尬， 把baremetal剥离出来有助于划清baremetal和虚拟机部署的界限。

• 有时候baremetal需要做一些比较特殊的行为，比如discovery, hardware  raid configuration, firmware updates, burn-in这些操作，它们不适合放在nova里面。比较好的办法是当完成这些操作的时候，向nova去注册信息，作为nova中的可用的资源，最后通过nova boot去调用这些资源。


　　经过很多次讨论，社区把bare metal分离出来了, 命名为用Ironic， 今后会通过nova调用用Ironic的api来实现对物理机资源的管理和控制。
　　具体的讨论内容如下：

• https://etherpad.openstack.org/HavanaTripleO

• https://etherpad.openstack.org/HavanaBaremetalNextSteps

• https://etherpad.openstack.org/GrizzlyBareMetalCloud

• https://etherpad.openstack.org/FolsomBareMetalCloud

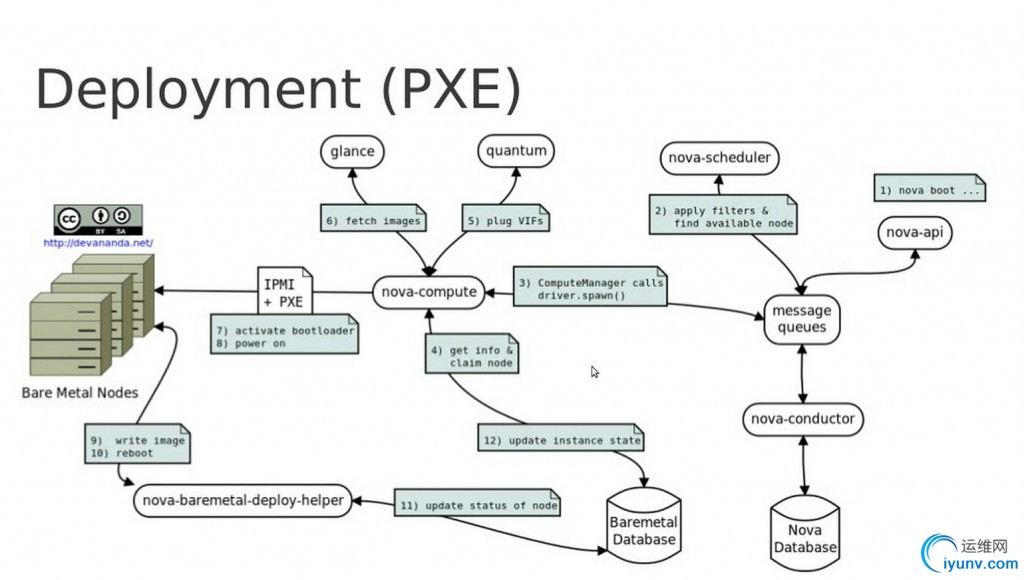

Openstack Nova baremental 部署数据流

• 我们可以看到数据流从nova boot开始，当用户执行nova boot的时候nova api 会通过message queues来通知nova-scheduler，通常message queue是rabbitmq。

• nova-schedule收到baremetal boot请求的时候会去找是否有可用的Baremetal Node。

• 如果有可用node，nova-scheduler就会通过RPC call nova-compute，根据baremetal driver调用driver.spawn()来启动物理机。

• nova-compute通过baremetal database可以获取已经注册节点的信息。

• 通过刚才从数据库中得到的节点信息，nova-comupte在quantum中配置VIFs。

• 配置完VIFs，nova-compute开始从glance中下载镜像。

• 然后nova-compute把需要安装的机器对应的bootloader激活。

• 通过IPMI 启动电源。

• 开机以后通过PXE启动到bootloader镜像下，自动暴露ISCSI，然后直接通过nova-baremetal-deploy-helper把镜像写到机器上去。

• 重启机器。

• 更新机器状态。

• 更新数据库中目标物理机状态。

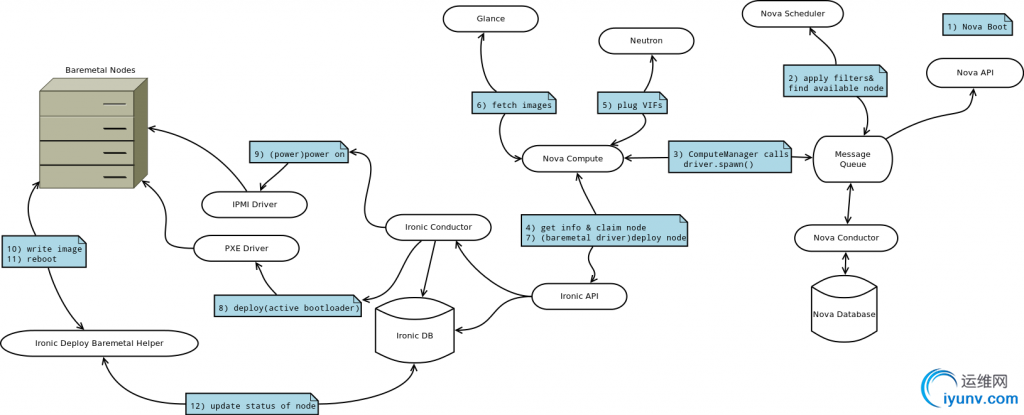

Openstack Ironic 部署数据流

• 我们可以看到数据流从nova boot开始，当用户执行nova boot的时候nova api 会通过message queues来通知nova-scheduler，通常message queue是rabbitmq。

• nova-schedule收到baremetal boot请求的时候会去找是否有可用的Baremetal Node。

• 如果有可用node，nova-scheduler就会通过RPC call nova-compute，根据baremetal driver调用driver.spawn()来启动物理机。

• nova-compute通过Ironic API 可以获取已经注册节点的信息。

• 通过刚才通过Ironic API获取到节点信息，nova-comupte在neutron中配置VIFs。

• 配置完VIFs，nova-compute通过刚才获取的信息开始从glance中下载镜像。

• Nova compute 通过Ironic API 发出一些请求来部署节点。

• 一部分请求通过Ironic Conductor来调用PXE Dirver中的deploy方法来激活bootloader。

• 另一部分请求通过 Ironic Conductor来调用IPMI Dirver让目标机器重启。

• 机器重启到Bootloader镜像通过client和Ironic-Deploy-Baremetal-Helper取得联系让helper通过ISCSI把镜像写到物理机上。

• 写完以后reboot目标物理机。

• 更新数据库中目标物理机状态。

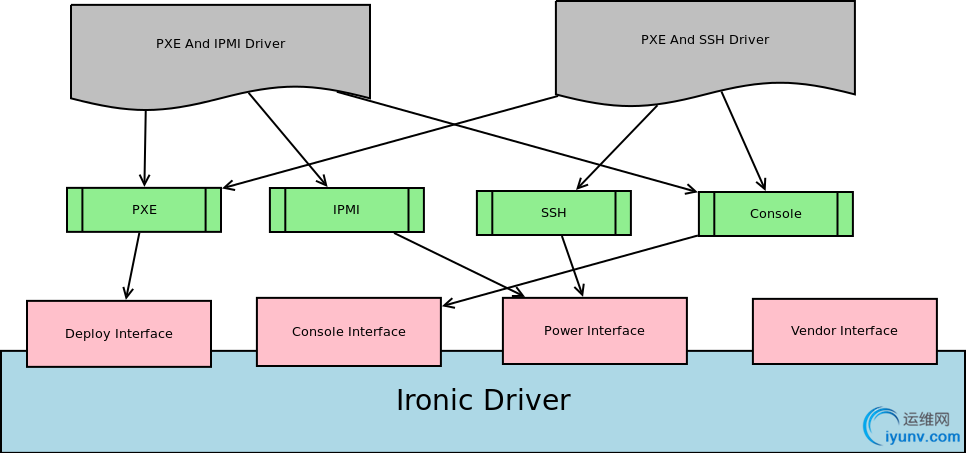

　　Ironic中硬件异构是通过写多个dirver的方式去解决的，而且每一台节点后端可以有不同的driver。

　　大家可以看上图中Ironic中driver的架构，每一个driver可以实现4类功能。

• deploy：实现把镜像部署到物理机中。

• power：实现对物理机电源的管理。

• console：实现通过硬件直接得到物理机Console。

• vendor： 厂商自定义行为。


　　1-3的功能可以完成大家90%以上的常用需求，而4可以完成硬件定制物理机管理过程的需求。
Ironic社区现状和总结
　　从上面的分析可以看到Ironic的结构良好，设计优雅，并且通过厂商自定义driver的机制来解决一直以来业界没有解决的厂商硬件异构的问题，前景非常好。
　　由于开发时间比较短，因此到目前为止，项目尚未开发完成，目前整体还不可用，如果你是用户可能还需要等上一段时间，如果你是开发者，请加入社区，为社区贡献一份力量。http://docs.openstack.org/developer/ironic/
