Openstack Core Service

saundy

目录：

• 架构

• 组件

• 进程与服务

• workflow

• scheduler

• 生命周期管理

• instance故障处理

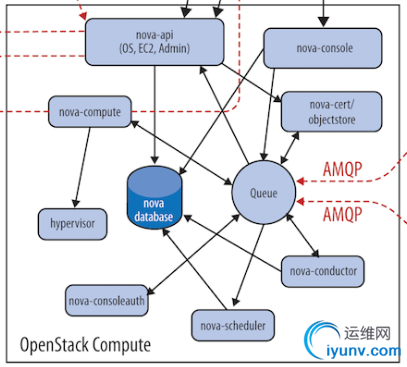

Nova 架构

Compute service overview

　　nova-api service

　　　　Accepts and responds to end user compute API calls.

　　nova-compute service

　　　　A worker daemon that creates and terminates virtual machine instances through hypervisor APIs. For example:

•



  • 　　XenAPI for XenServer/XCP

  • 　　libvirt for KVM or QEMU

  • 　　VMwareAPI for VMware





　　nova-scheduler service

　　　　Takes a virtual machine instance request from the queue and determines on which compute server host it runs.

　　nova-conductor module

　　　　Mediates interactions between the nova-compute service and the database.

　　nova-api-metadata service: Accepts metadata requests from instances.

　　nova-cert module:A server daemon that serves the Nova Cert service for X509 certificates.

　　nova-consoleauth daemon:Authorizes tokens for users that console proxies provide.

　　nova-network worker daemon: Similar to the nova-compute service, accepts networking tasks from the queue and manipulates the network.

　　nova-novncproxy daemon:Provides a proxy for accessing running instances through a VNC connection.

　　

查看nova进程与服务

从虚机创建流程看 nova-* 子服务如何协同工作

• 　　客户（可以是 OpenStack 最终用户，也可以是其他程序）向 API（nova-api）发送请求：“帮我创建一个虚机”


• 　　API 对请求做一些必要处理后，向 Messaging（RabbitMQ）发送了一条消息：“让 Scheduler 创建一个虚机”


• 　　Scheduler（nova-scheduler）从 Messaging 获取到 API 发给它的消息，然后执行调度算法，从若干计算节点中选出节点 A


• 　　Scheduler 向 Messaging 发送了一条消息：“在计算节点 A 上创建这个虚机”


• 　　计算节点 A 的 Compute（nova-compute）从 Messaging 中获取到 Scheduler 发给它的消息，然后在本节点的 Hypervisor 上启动虚机。


• 　　在虚机创建的过程中，Compute 如果需要查询或更新数据库信息，会通过 Messaging 向 Conductor（nova-conductor）发送消息，Conductor 负责数据库访问。



nova-scheduler 的调度机制和实现方法
　　在 /etc/nova/nova.conf 中，nova 通过以下三个参数来配置 nova-scheduler。
　　scheduler_driver
　　scheduler_available_filters
　　scheduler_default_filters

Filter scheduler
　　Filter scheduler 是 nova-scheduler 默认的调度器，调度过程分为两步：

• 　　通过过滤器（filter）选择满足条件的计算节点（运行 nova-compute）


• 　　通过权重计算（weighting）选择在最优（权重值最大）的计算节点上创建 Instance。


scheduler_driver=nova.scheduler.filter_scheduler.FilterScheduler
　　Nova 允许使用第三方 scheduler，配置 scheduler_driver 即可。 这又一次体现了OpenStack的开放性。
　　Scheduler 可以使用多个 filter 依次进行过滤，过滤之后的节点再通过计算权重选出最适合的节点。

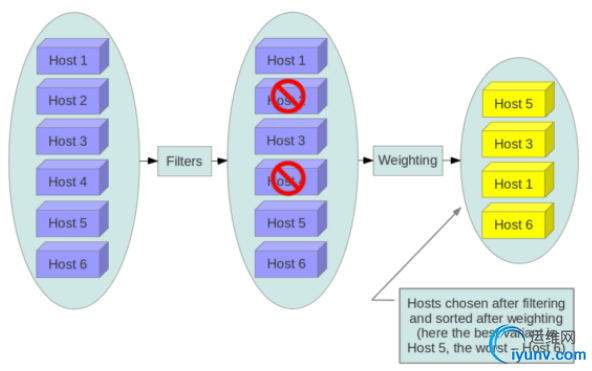

　　下图是调度过程的一个示例

Filter
　　当 Filter scheduler 需要执行调度操作时，会让 filter 对计算节点进行判断，filter 返回 True 或 False。
　　Nova.conf 中的 scheduler_available_filters 选项用于配置 scheduler 可用的 filter，默认是所有 nova 自带的 filter 都可以用于滤操作。



scheduler_available_filters = nova.scheduler.filters.all_filters
　　另外还有一个选项 scheduler_default_filters，用于指定 scheduler 真正使用的 filter，默认值如下



scheduler_default_filters = RetryFilter, AvailabilityZoneFilter, RamFilter, DiskFilter, ComputeFilter, ComputeCapabilitiesFilter, ImagePropertiesFilter, ServerGroupAntiAffinityFilter, ServerGroupAffinityFilter
　　Filter scheduler 将按照列表中的顺序依次过滤。

Weight
　　经过前面一堆 filter 的过滤，nova-scheduler 选出了能够部署 instance 的计算节点。 如果有多个计算节点通过了过滤，那么最终选择哪个节点呢？
　　Scheduler 会对每个计算节点打分，得分最高的获胜。 打分的过程就是 weight，翻译过来就是计算权重值，那么 scheduler 是根据什么来计算权重值呢？
　　目前 nova-scheduler 的默认实现是根据计算节点空闲的内存量计算权重值： 空闲内存越多，权重越大，instance 将被部署到当前空闲内存最多的计算节点上。

Instance 生命周期的管理
　　OpenStack 对 instance 最主要的操作都是通过 nova-compute 实现的，包括 instance 的 launch、shutdown、reboot、suspend、resume、terminate、resize、migration、snapshot 等。

Instance故障处理
　　Instance Migrate失败
　　导致虚拟机不能正常工作，图形化界面无法做任何恢复操作，在此情况下可以通过命令行使用以下方式进行恢复：
　　1、rebuild:  nova rebuild <instance-name or id> <image-name>
　　2、rescue:  nova rescue [--image <image-name>] <instance-name or id>
　　Nova Compute故障
　　nova compute故障导致其虚拟机无法正常工作，图形化界面无法做任何恢复操作，在此情况下可以通过命令行使用以下方式进行恢复：
　　1、evacuate: nova evacuate [--force] <instance-name or id> [<host>]
　　本文部分内容转载自：http://www.cnblogs.com/CloudMan6/
