NFS Volume Provider（Part I）

eddik

　　
　　cinder-volume 支持多种 volume provider，前面我们一直使用的是默认的 LVM，本节我们将增加 NFS volume provider。
　　虽然 NFS 更多地应用在实验或小规模 cinder 环境，由于性能和缺乏高可用的原因在生产环境中不太可能使用，但是学习 NFS volume provider 的意义在于：
1. 理解 cinder-volume 如何支持多 backend
2. 更重要的，可以理解 cinder-volume，nova-compute 和 volume provider 是如何协同工作，共同为 instance 提供块存储。
3. 举一反三，能够快速理解并接入其他生产级 backend ，比如 Ceph，商业存储等。
下图展示了 cinder、nova 是如何与 NFS volume provider 协调工作的。
　　
　　 NFS Volume Provider
就是我们通常说的 NFS Server，提供远程 NFS 目录，NFS Clinet 可以 mount 这些远程目录到本地，然后像使用本地目录一样创建、读写文件以及子目录。
　　cinder-volume
存储节点通过 NFS driver 管理 NFS volume provider 中的 volume，这些 volume 在 NFS 中实际上是一个个文件。
　　nova-compute
计算节点将 NFS volume provider 存放 volume 的目录 mount 到本地，然后将 volume 文件作为虚拟硬盘映射给 instance。
　　这里有几点需要强调：

• 　　在 Cinder 的 driver 架构中，运行 cinder-volume 的存储节点和 Volume Provider 可以是完全独立的两个实体。 cinder-volume 通过 driver 与 Volume Provider 通信，控制和管理 volume。

• 　　Instance 读写 volume 时，数据流不需要经过存储节点，而是直接对 Volume Provider 中的 volume 进行读写。正如上图所示，存储节点与 NFS Volume Provider 的连接只用作 volume 的管理和控制（绿色连线）；真正的数据读写，是通过计算节点和 NFS Volume Proiver 之间的连接完成的（紫色连线）。这种设计减少了中间环节，存储节点不直接参与数据传输，保证了读写效率。

• 　　其他 Volume Provider（例如 ceph，swift，商业存储等）均遵循这种控制流与数据流分离的设计。


配置 NFS Volume Provider
　　在实验环境中，NFS volume provider 的 NFS 远程目录为 192.168.104.11:/storagecinder-volume 服务节点上 mount point 为 /nfs_storage。

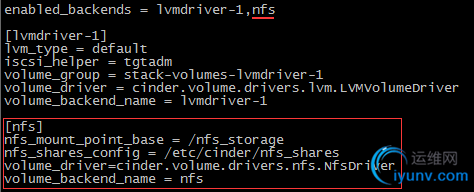

　　在 /etc/cinder/cinder.conf 中添加 nfs backend。
　　

• 　　enabled_backends = lvmdriver-1,nfs 让 cinder-volume 使用 nfs backend

• 　　[nfs] 中详细配置 nfs backend。包括：a) 指定存储节点上 /nfs_storage 为 nfs 的 mount point。


　　nfs_mount_point_base = /nfs_storage

　　    b)查看 /etc/cinder/nfs_shares 活动 nfs 共享目录列表。nfs_shares_config = /etc/cinder/nfs_shares，其内容为

　　列表中只有 192.168.104.11:/storage。如果希望有多个 nfs 共享目录存放 volume，则可以添加到该文件中。
　　    c)nfs volume driver。

　　volume_driver=cinder.volume.drivers.nfs.NfsDriver

　　    d)设置 volume backend name。在 cinder 中需要根据这里的 volume_backend_name 创建对应的 volume type，这个非常重要。volume_backend_name = nfs

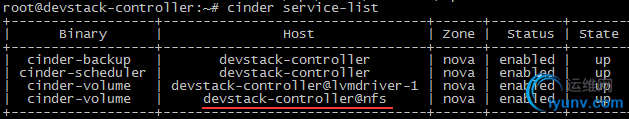

　　重启 cinder-volume，cinder service-list 确认 nfs cinder-volume 服务正常工作。
　　
　　创建 nfs volume type。
　　打开GUI页面Admin -> System -> Volumes -> Volume Types，点击 “Create Volume Type”。
　　
　　命名 nfs，点击“Create Volume Type”。
　　

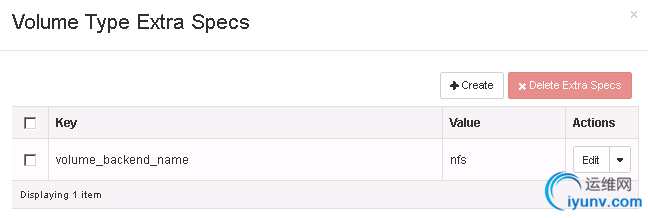

　　选择 nfs volume tyep，点击下拉菜单“View Extra Specs”

　　

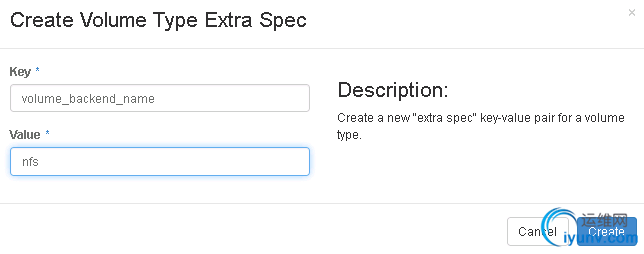

　　点击“Create”，Key 输入 volume_backend_name ；Value 输入 nfs。
　　
　　
　　NFS volume provider 准备就绪，下一节我们将创建 NFS 为 backend 的 volume。
