windows+nginx+iis+redis+Task.MainForm构建分布式架构 之 (nginx+iis构建服务集群)

glcui

　　本次要分享的是利用windows+nginx+iis+redis+Task.MainForm组建分布式架构，由标题就能看出此内容不是一篇分享文章能说完的，所以我打算分几篇分享文章来讲解，一步一步实现分布式架构；下面将先给出整个架构的核心节点简介，希望各位多多点赞：
　　. 架构设计图展示
　　. nginx+iis构建服务集群
　　. redis存储分布式共享的session及共享session运作流程
　　. redis主从配置及Sentinel管理多个Redis集群
　　. 定时框架Task.MainForm提供数据给redis集群储存
　　以上是整个架构的我认为核心的部分，其中没有包含有数据库方面的设计（请忽略），下面先发张架构设计图：

　　以上是个人的看法，下面来正式分享今天的文章吧(nginx+iis构建服务集群)：
　　. nginx常用基础配置总结
　　. 用nginx搭建静态文件缓存服务
　　. nginx+iis构建服务集群
　　下面一步一个脚印的来分享：
　　. nginx常用基础配置总结
　　首先，我们需要从网上下载nginx服务文件，具体windows系统下用何版本请网上搜索，我这里用的版本是nginx-1.10.1；下载下来后目录结构是这样的：

　　我们需要了解并且操作的配置文件是conf文件夹下面的nginx.conf文件，该目录下的其他文件一般采用默认的就行；打开文件不看#号注释的行；events节点：
　　events节点：
　　worker_connections：默认值1024，代表nginx服务地址的最大连接数1024；
　　http节点：
　　include：mime.types其实对应的是nginx.conf同级目录下的mime.types文件，里面是能访问的mime类型
　　default_type：application/octet-stream默认类型
　　keepalive_timeout：连接超时时间，单位秒
　　server节点：
　　listen：nginx监听的端口号
　　server_name：服务名称
　　location：路由设置（支持正则表达式）；其中常用到的节点有
　　proxy_connect_timeout：nginx跟后端服务器连接超时时间(代理连接超时)
　　proxy_pass：代理地址名称
　　proxy_set_header：设置让服务端获取真实的Ip，端口等；对应的值有（Host，X-Real-IP，X-Forwarded-For）
　　upstream节点：
　　设定负载均衡的服务器列表
　　设置代理地址名称（和上面的proxy_pass对应）
　　设置负载均衡分配规则，常用规则有：
　　轮询：挨个轮询访问（默认）
　　ip_hash：访问一次后固定访问一个后端服务器，可以解决session的问题
　　fair：后端服务器的响应时间来分配请求，响应时间短的优先分配
　　weight：权重，值越大访问量越多
　　proxy_temp_path节点：代理临时文件夹路径
　　proxy_cache_path节点：代理缓存文件夹路径（缓存文件都在这里）
　　以上介绍的信息基本能完成一个负载均衡常用搭建了，其他的更详细的节点请参考官网
　　. 用nginx搭建静态文件缓存服务
　　通常分布式架构的一些css，js，图片文件都是被缓存起来的，这样提供高效的加载速度；由文章开头时发布的一张架构图可以看到，用户A要真实访问到服务集群需要经过nginx这道服务器转发，这样需要跳转一次才能获取到css静态文件明显比直接在nginx服务器就返回这些文件的速度慢；所以这种情况下就有了把静态资源缓存到nginx服务上的需求了；下面先来看下nginx配置文件需要的配置信息：



       #负载均衡的服务器列表
upstream shenniu.test.com{
server 127.0.0.1:4041;
}
##cache##
proxy_connect_timeout 5;
proxy_read_timeout 60;
proxy_send_timeout 5;
proxy_buffer_size 16k;
proxy_buffers 4 64k;
proxy_busy_buffers_size 128k;
proxy_temp_file_write_size 128k;
proxy_temp_path D:/E/nginx-1.10.1/home/temp_dir;
proxy_cache_path D:/E/nginx-1.10.1/home/cache levels=1:2 keys_zone=cache_one:200m inactive=1d max_size=30g;
##end##
　　注意这里upstream节点后面的shenniu.test.com域名在后面会使用，节点里面的server对应ip:端口如：server 127.0.0.1:4041(这个是真实的站点项目的ip+端口)，然后需要设置保存缓存文件的路径：proxy_cache_path和proxy_temp_path
　　然后server节点里面listen监听3031端口，server_name：shenniu.test.com，增加静态资源路由配置



location ~ .*\.(gif|jpg|png|css|js|flv|ico|swf)(.*) {
#proxy_pass http://shenniu.file.com;
proxy_pass http://shenniu.test.com;
             proxy_redirect off;
proxy_set_header Host $host;
proxy_cache cache_one;
proxy_cache_valid 200 302 1h;
proxy_cache_valid 301 1d;
proxy_cache_valid any 1m;
expires 30d;    #缓存时长,这里是30天
}
　　注意里面反向代理的proxy_pass 对应的值http://+上面upstream节点的shenniu.test.com，所以就是proxy_pass http://shenniu.test.com这个地址就是访问代理的地址；直接shenniu.test.com域名，我们需要在本机的这个目录结构C:\Windows\System32\drivers\etc中找到host文件，然后里面增加如：127.0.0.1 shenniu.test.com一样代码，这样我们的域名就可以在本机的浏览器中访问了；增加页面的路由配置：



location ~ .*(\/|\.(html|htm))(.*) {
proxy_connect_timeout 90;  #nginx跟后端服务器连接超时时间(代理连接超时)
proxy_pass http://shenniu.test.com;
proxy_redirect default;
#服务端获取真实的Ip，端口等
proxy_set_header   Host             $host;
proxy_set_header   X-Real-IP        $remote_addr;
proxy_set_header   X-Forwarded-For  $proxy_add_x_forwarded_for;
}

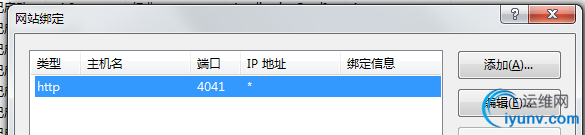

　　然后，我们还需要用iis发布一个项目，名称为ShenNiu.Stage01，对应的ip和端口是上面upstream节点里面的数据：

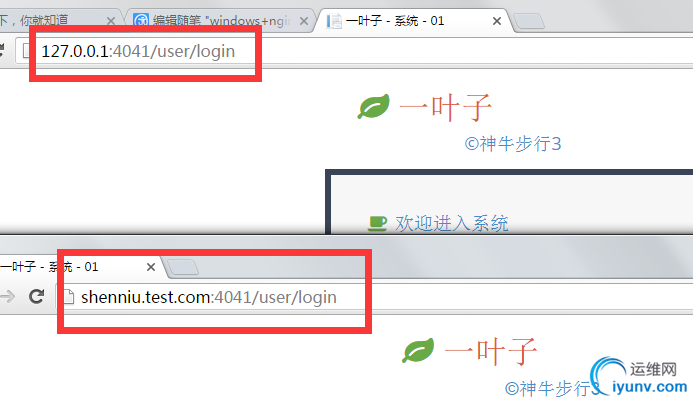

　　然后，在浏览器访问分别用ip和域名访问效果：

　　好这个是本地host配置域名访问，但是这还没有用到nginx，因为咋们配置的nginx反向代理的端口是server节点里面listen监听3031端口，所以应该访问的是http://shenniu.test.com:3031/user/login地址，此时在浏览器是访问不了该端口的，还需要咋们来启动nginx服务：

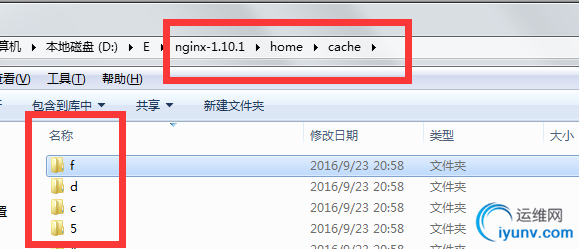

　　好，现在使用nginx配置反向代理并第一次访问代理对应的站点程序，由于咋们配置的缓存文件地址在D:/E/nginx-1.10.1/home/cache目录，所以查看文件夹：

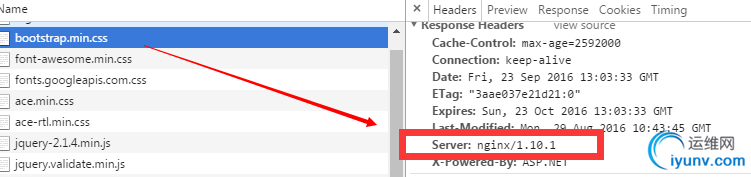

　　这里面的就是缓存文件所在的位置，此处问生成的缓存文件夹；再来咋们第二次在浏览器中访问网站，并F12查看对应的js，css等文件：

　　此时文件的来源Server对应的是nginx服务，没错现在访问的就是nginx缓存的文件了
　　. nginx+iis构建服务集群
　　上面的搭建静态缓存服务其实大致都涉及到了nginx用来做分发的功能，下面我们来快速在刚才的基础增加一些节点信息，搭建站点服务集群；首先，我们修改upstream节点，内容信息增加如：



#负载均衡的服务器列表
upstream shenniu.test.com{
server 127.0.0.1:4041;
server 127.0.0.1:4040;
}
　　只需要增加这段代码，因为上面静态文件服务的时候已经增加了页面的路由设置（可以往上看）；为了演示分布式架构，我们还需要在iis中在配置个和ShenNiu.Stage01（对应的ip+端口：127.0.0.1:4041）站点一样程序的站点ShenNiu.Stage02（对应的ip+端口：127.0.0.1:4040），但是把登陆页的title分别标注为"系统01","系统02"这样来区分访问到的是那个站点，配置好后下面我们来再重新加载nginx配置：

　　然后，访问反向代理地址http://shenniu.test.com:3031/user/login访问下页面看到的效果如：

　　此时访问同样的域名，得出的第一个页面title是"系统01"，第二个是"系统02"，可以看出访问的站点分别对应的是127.0.0.1:4041和127.0.0.1:4040，也就是咋们配置的iis中的ShenNiu.Stage01和ShenNiu.Stage02，这样nginx做分发站点就成功了，站点服务集群就这样创建成功了。
　　本篇分享的内容只是nginx+iis做一个简单的集群，后面一篇的分享文章将讲解redis存储分布式共享的session及共享session运作流程，敬请期待也谢谢多多支持点赞。
