LVS之NAT模型、DR模型配置和持久连接

wolong

　　前言：继LVS概述，本篇实现NAT模型和DR模型下的负载均衡。

NAT模型：
　　LVS-NAT基于cisco的LocalDirector。VS/NAT不需要在RealServer上做任何设置，其只要能提供一个tcp/ip的协议栈即可，甚至其无论基于什么OS。基于VS/NAT，所有的入站数据包均由Director进行目标地址转换后转发至内部的RealServer，RealServer响应的数据包再由Director转换源地址后发回客户端。
VS/NAT模式不能与netfilter兼容，因此，不能将VS/NAT模式的Director运行在netfilter的保护范围之中。现在已经有补丁可以解决此问题，但尚未被整合进ip_vs code。


　　环境：
　　director：
　　公网VIP：192.168.2.168
　　私网DIP：172.16.2.170
　　realserver网关指向DIP
　　realserver1 RIP：172.16.2.171 Gateway 172.16.2.170 安装apache
　　realserver2 RIP：172.16.2.172 Gateway 172.16.2.170 安装apache
　　各节点之间的时间偏差不应该超出1秒钟；
　　使用校时协议NTP：Network Time Protocol
　　director上定义集群：



打开网卡转发：echo 1 > /proc/sys/net/ipv4/ip_forward
轮调算法：
ipvsadm -A -t 192.168.2.168:80 -s rr
ipvsadm -a -t 192.168.2.168:80 -r 172.16.2.171 -m
ipvsadm -a -t 192.168.2.168:80 -r 172.16.2.172 -m

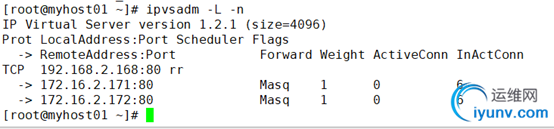

　　查看集群服务：

　　访问测试：

　　查看连接状态：

　　也可以使用其他算法，调整为权重wrr：



ipvsadm -E -t 192.168.2.168:80 -s wrr
ipvsadm -e -t 192.168.2.168:80 -r 172.16.2.171 -m -w 3
ipvsadm -e -t 192.168.2.168:80 -r 172.16.2.172 -m -w 1
测试：ab -n 1000 -c 100 http://192.168.2.168/index.html

　　测试结果，连接3倍左右：

　　保存规则：
　　[iyunv@myhost01 ~]# service ipvsadm save
　　ipvsadm: Saving IPVS table to /etc/sysconfig/ipvsadm:      [确定]
　　保存其他地方：
　　[iyunv@myhost01 ~]# ipvsadm -S > /home/zdjiang/ipvsadm.web
　　重新载入：
　　ipvsadm -R < /home/zdjiang/ipvsadm.web
　　NAT模型实现起来较为简单。

DR模型：
　　ARP问题：
                     __________
                     |        |
                     | client |
                     |________|
                            |
                         |
                      (router)
                         |
                         |
                         |       __________
                         |  DIP |          |
                         |------| director |
                         |  VIP |__________|
                         |
                         |
                         |
       ------------------------------------
       |                 |                |
       |                 |                |
   RIP1, VIP         RIP2, VIP        RIP3, VIP
______________    ______________    ______________
|              |  |              |  |              |
| realserver1  |  | realserver2  |  | realserver3  |
|______________|  |______________|  |______________|

在如上图的VS/DR或VS/TUN应用的一种模型中（所有机器都在同一个物理网络），所有机器（包括Director和RealServer）都使用了一个额外的IP地址，即VIP。当一个客户端向VIP发出一个连接请求时，此请求必须要连接至Director的VIP，而不能是RealServer的。因为，LVS的主要目标就是要Director负责调度这些连接请求至RealServer的。
因此，在Client发出至VIP的连接请求后，只能由Director将其MAC地址响应给客户端（也可能是直接与Director连接的路由设备），而Director则会相应的更新其ipvsadm table以追踪此连接，而后将其转发至后端的RealServer之一。
如果Client在请求建立至VIP的连接时由某RealServer响应了其请求，则Client会在其MAC table中建立起一个VIP至RealServer的对就关系，并以至进行后面的通信。此时，在Client看来只有一个RealServer而无法意识到其它服务器的存在。
为了解决此问题，可以通过在路由器上设置其转发规则来实现。当然，如果没有权限访问路由器并做出相应的设置，则只能通过传统的本地方式来解决此问题了。这些方法包括：
1、禁止RealServer响应对VIP的ARP请求；
2、在RealServer上隐藏VIP，以使得它们无法获知网络上的ARP请求；
3、基于“透明代理（Transparent Proxy）”或者“fwmark （firewall mark）”；
4、禁止ARP请求发往RealServers；

传统认为，解决ARP问题可以基于网络接口，也可以基于主机来实现。Linux采用了基于主机的方式，因为其可以在大多场景中工作良好，但LVS却并不属于这些场景之一，因此，过去实现此功能相当麻烦。现在可以通过设置arp_ignore和arp_announce，这变得相对简单的多了。
Linux 2.2和2.4（2.4.26之前的版本）的内核解决“ARP问题”的方法各不相同，且比较麻烦。幸运的是，2.4.26和2.6的内核中引入了两个新的调整ARP栈的标志（device flags）：arp_announce和arp_ignore。基于此，在DR/TUN的环境中，所有IPVS相关的设定均可使用arp_announce=2和arp_ignore=1/2/3来解决“ARP问题”了。
　　arp_ignore: 定义接收到ARP请求时的响应级别；
　　0：只要本地配置的有相应地址，就给予响应；
　　1：仅在请求的目标地址配置请求到达的接口上的时候，才给予响应；
　　arp_announce：定义将自己地址向外通告时的通告级别；
　　0：将本地任何接口上的任何地址向外通告；
　　1：试图仅向目标网络通告与其网络匹配的地址；
　　2：仅向与本地接口上地址匹配的网络进行通告；
　　在RealServers上，VIP配置在本地回环接口lo上。如果回应给Client的数据包路由到了eth0接口上，则arp通告或请应该通过eth0实现，因此，需要在sysctl.conf文件中定义如下配置：
#vim /etc/sysctl.conf
net.ipv4.conf.eth0.arp_ignore = 1
net.ipv4.conf.eth0.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

以上选项需要在启用VIP之前进行，否则，则需要在Drector上清空arp表才能正常使用LVS。

到达Director的数据包首先会经过PREROUTING，而后经过路由发现其目标地址为本地某接口的地址，因此，接着就会将数据包发往INPUT(LOCAL_IN HOOK)。此时，正在运行内核中的ipvs（始终监控着LOCAL_IN HOOK）进程会发现此数据包请求的是一个集群服务，因为其目标地址是VIP。于是，此数据包的本来到达本机(Director)目标行程被改变为经由POSTROUTING HOOK发往RealServer。这种改变数据包正常行程的过程是根据IPVS表(由管理员通过ipvsadm定义)来实现的。

如果有多台Realserver，在某些应用场景中，Director还需要基于“连接追踪”实现将由同一个客户机的请求始终发往其第一次被分配至的Realserver，以保证其请求的完整性等。其连接追踪的功能由Hash table实现。Hash table的大小等属性可通过下面的命令查看：
# ipvsadm -lcn

为了保证其时效性，Hash table中“连接追踪”信息被定义了“生存时间”。LVS为记录“连接超时”定义了三个计时器：
    1、空闲TCP会话；
    2、客户端正常断开连接后的TCP会话；
    3、无连接的UDP数据包（记录其两次发送数据包的时间间隔）；
上面三个计时器的默认值可以由类似下面的命令修改，其后面的值依次对应于上述的三个计时器：
# ipvsadm --set 28800 30 600

数据包在由Direcotr发往Realserver时，只有目标MAC地址发生了改变(变成了Realserver的MAC地址)。Realserver在接收到数据包后会根据本地路由表将数据包路由至本地回环设备，接着，监听于本地回环设备VIP上的服务则对进来的数据库进行相应的处理，而后将处理结果回应至RIP，但数据包的原地址依然是VIP。

ipvs的持久连接：
无论基于什么样的算法，只要期望源于同一个客户端的请求都由同一台Realserver响应时，就需要用到持久连接。比如，某一用户连续打开了三个telnet连接请求时，根据RR算法，其请求很可能会被分配至不同的Realserver，这通常不符合使用要求。
　　环境：
　　director：
　　VIP eth0:0：192.168.2.170
　　DIP eth0：192.168.2.168
　　realserver1 RIP eth0：192.168.2.171 VIP lo:0 192.168.2.170
　　realserver2 RIP eth0：172.168.2.172 VIP lo:0 192.168.2.170
　　各节点之间的时间偏差不应该超出1秒钟；
　　realserver先设置arp，再设置lo:0
　　改2个接口，一个all的，一个eth0或lo的



echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce
echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
ifconfig lo:0 192.168.2.170 broadcast 192.168.2.170 netmask 255.255.255.255 up
route add -host 192.168.2.170 dev lo:0


director配置：
ifconfig eth0:0 192.168.2.170 broadcast 192.168.2.170 netmask 255.255.255.255 up
route add -host 192.168.2.170 dev eth0:0
echo 1 > /proc/sys/net/ipv4/ip_forward
/sbin/ipvsadm -C
ipvsadm -A -t 192.168.2.170:80 -s wlc
ipvsadm -a -t 192.168.2.170:80 -r 192.168.2.171 -g -w 2
ipvsadm -a -t 192.168.2.170:80 -r 192.168.2.172 -g -w 1

　　LVS持久连接:
    无论使用算法，LVS持久都能实现在一定时间内，将来自同一个客户端请求派发至此前选定的RS。
    为什么使用持久连接，为了用户访问的session和cookie，也可以使用session共享替代持久连接。
    持久连接模板(内存缓冲区)：
        每一个客户端  及分配给它的RS的映射关系；

    ipvsadm -A|E ... -p timeout:
        timeout: 持久连接时长，默认300秒；单位是秒；

    在基于SSL，需要用到持久连接；


PPC：将来自于同一个客户端对同一个集群服务的请求，始终定向至此前选定的RS；     持久端口连接
PCC：将来自于同一个客户端对所有端口的请求，始终定向至此前选定的RS；           持久客户端连接
把所有端口统统定义为集群服务，一律向RS转发；
PNMPP：持久防火墙标记连接
iptables -t mangle -A PREROUTING -d $VIP -p tcp --dport $ClusterPORT -i $INCARD -j MARK --set-mark 10
　　PPC：
　　ipvsadm -E -t 192.168.2.170:80 -s rr -p 600

　　PCC：把所有端口统统定义为集群服务



ipvsadm -A -t 192.168.2.170:0 -s rr -p 600
ipvsadm -a -t 192.168.2.170:0 -r 192.168.2.172 -g
ipvsadm -a -t 192.168.2.170:0 -r 192.168.2.171 -g

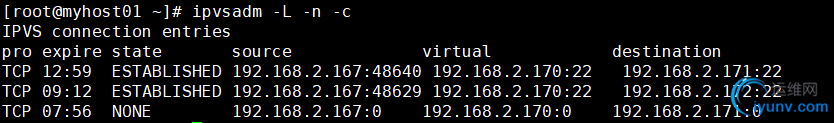

　　PNMPP：持久防火墙标记连接
把80和23归并为同一个realserver
    80： RS1  　　注：一般和443归并
    22： 同一个RS



ipvsadm -C
iptables -t mangle -A PREROUTING -d 192.168.2.170 -i eth0 -p tcp --dport 80 -j MARK --set-mark 10
iptables -t mangle -A PREROUTING -d 192.168.2.170 -i eth0 -p tcp --dport 22 -j MARK --set-mark 10
ipvsadm -A -f 10 -s rr
ipvsadm -a -f 10 -r 192.168.2.171 -g
ipvsadm -a -f 10 -r 192.168.2.172 -g

　　上面，没有使用持久连接，启用持久连接：ipvsadm -E -f 10 -s rr -p 600

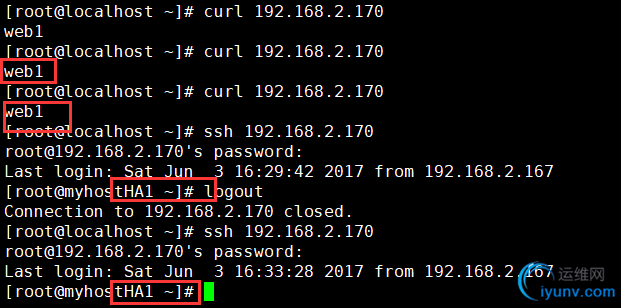

　　验证不再给出。
