服务器连接华为存储配置操作

nihaogirl

存储品牌：       华为2200V3
容量：            2T SAS硬盘*6块
RAID：           RAID5+1块热备盘
实际可用空间： 6.8T
LUN已划分：    4T
管理地址：      https://172.16.1.80:8088
控制台1ip：    172.16.1.80/24 172.16.1.81/24

服务器（172.16.1.11）如何使用存储空间：

1.登录存储的web管理界面，将172.16.1.11加到主机组，并创建关联：
1）点击首页‘资源分配’，如下图所示：

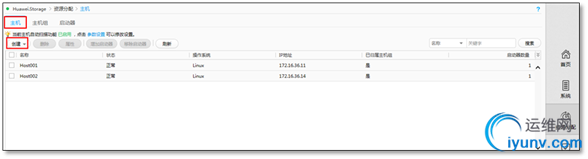

2）点击‘主机’-->‘创建’，如下图所示：




3）点击‘主机组’-->‘增加主机’，将主机加入到主机组中。如下图所示：

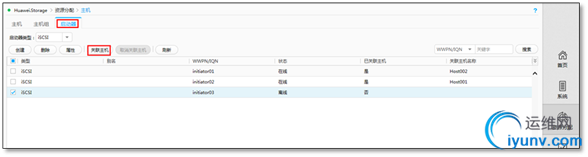

4）点击‘启动器’-->‘创建’‘关联主机’，如下图所示：

注：有多少个服务器要连存储就创建多少个启动器，启动器与每个服务器进行关联。

5）在存储上添加路由，以便存储能发现服务器：

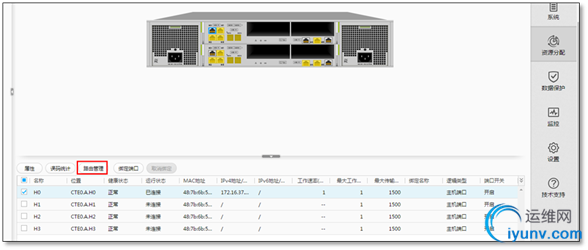

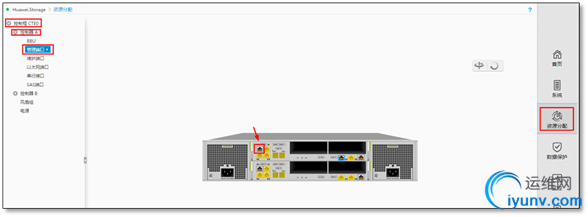

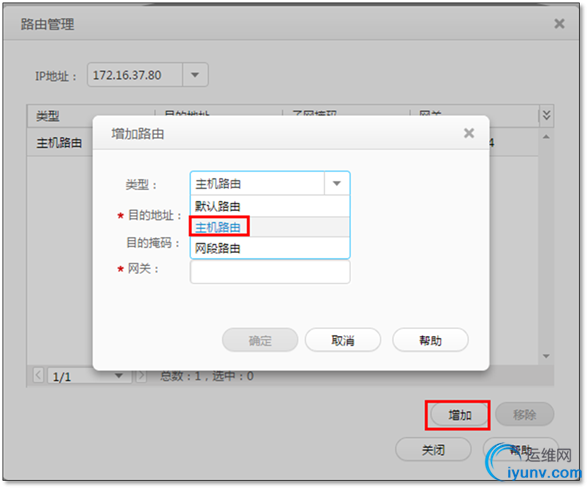

首页-->资源分配-->控制框CTE0-->控制器A-->管理端口-->点击最左上角的端口图形-->路由管理-->增加-->主机路由-->填入服务器IP和对应的网关：




2．登录172.16.1.11
#yum install iscsi-initiator-utils
#service iscsi start //首次启动iscsi的status状态是stoped

# /etc/init.d/iscsi status //执行后可能会出现：No active sessions，这是由于在存储管理界面没有添加该服务器的路由条目导致的。此时ping172.16.1.11应该是不通的。

#vi /etc/iscsi/iscsid.conf
node.startup = automatic
:wq

#vi /etc/iscsi/initiatorname.iscsi
InitiatorName=initiator01 //改为任意一个唯一的值
:wq

3.执行：
#iscsiadm -m discovery -t st -p 172.16.1.80 //发现iscsi存储
#iscsiadm -m node -p 172.16.1.80 -l //登录iscsi存储

4.重启scsi服务
#service iscsi restart
#chkconfig iscsi on
#chkconfig iscsid on

5.执行：
#iscsiadm -m node
如果没有回显表示登录目标器失败。反之则成功。

6.服务器如何挂载存储：
服务器配置完上面操作后，执行：
#fdisk -l
可以看到多了一个4T磁盘（可能要稍等几分钟才能看到）

7.如果该4T磁盘（/dev/sdb）是新划分的空白盘，需执行以下命令进行分区：
#parted /dev/sdb
print //查看分区信息，此时一般为空
mklabel //输入完回车
gpt //输入gpt后回车，创建gpt类型分区

mkpart //输入完回车，创建第1个分区

分区名称：1 //输入1，回车

文件系统类型：ext4 //输入ext4，回车

start:1 //在提示符start后面输入1，回车，表示从第1个MB开始划分

end:-1 //输入分区的终点位置，-1表示到磁盘的最末尾空间。由于磁盘空间总共是4380MB，也可输入4380。

quit //输入完回车，结束操作。此时生成了/dev/sdb1。该命令立即输入立即生效。

注：如果要挂载的是非空白盘，不可对其分区格式化，否则数据将丢失。

8.对/dev/sdb1格式化：
方法1，直接执行格式化命令：
#mkfs.ext4 -T lagerfile -N 419430400 /dev/sdb1 //对于大容量磁盘，加上-T参数可以极速格式化。-N：设定inode数量，必须是1024的倍数。磁盘容量越大inode数量要越多，否则inode值消耗完后磁盘无法写入数据。这里设置inode数量是400M个。

注：对于存储这种大容量磁盘设备，如果是在机房现场进行格式化，则可以直接执行方法1。
如果是通过堡磊机远程操作，强烈建议使用方法2。以避免由于突然断网或secureCRT超时造成格式化意外中断，进而损坏磁盘。

方法2，通过脚本执行格式化操作：
脚本如下：
cat > mkfs.sh << END
#!/bin/bash
mkfs.ext4 -T lagerfile -N 419430400 /dev/sdb1
END（回车）

#chmod u+x mkfs.sh //设置执行权限

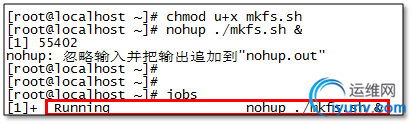

#nohup ./mkfs.sh & //格式化时间非常耗时。设置脚本后台执行，nohup可以在secureCRT终端意外关闭、超时、断网时，也能继续执行。
#jobs //通过jobs命令查看后台执行情况
#cat nohup.out //查看nohup后台输出信息
#rm -f mkfs.sh //删除格式化脚本，以免将来误执行


9.此时就可直接挂载存储了：
#mount /dev/sdb1 /data //挂载存储磁盘
#umount /data //卸载磁盘

iscsi命令参考：http://czmmiao.iteye.com/blog/2055805
