华为交换机MSTP+VRRP配置实例说明文档

ycvodzf

华为交换机MSTP+VRRP配置实例说明文档

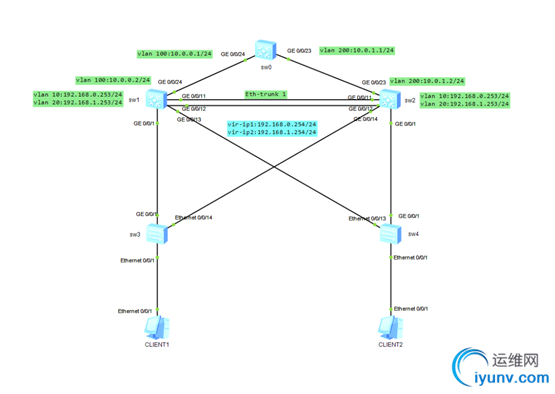

• 拓扑图


•
  IP地址规划表


设备名称	设备接口	对端设备	对端接口	VLAN	VLAN /接口地址	备注
SW0	GE0/0/23	SW2	GE0/0/23	VLAN200	10.0.1.1/24
	GE0/0/24	SW1	GE0/0/24	VLAN100	10.0.0.1/24
SW1	GE0/0/24	SW0	GE0/0/24	VLAN100	10.0.0.2/24
	GE0/0/11 　　GE0/0/12	SW1	GE0/0/11 　　GE0/0/12	VLAN 10：192.168.0.253/24 　　VLAN 20：192.168.1.253/24 　　Vir - ip: 192.168.0.254/24 　　Vir - ip: 192.168.1.254/24		链路聚合 　　Eth-trunk1
	GE0/0/13	SW4	Eth0/0/13
	GE0/0/1	SW3	GE0/0/1
SW2	GE0/0/23	SW0	GE0/0/23	VLAN200	10.0.1.2/24
	GE0/0/11 　　GE0/0/12	SW1	GE0/0/11 　　GE0/0/12	VLAN 10：192.168.0.253/24 　　VLAN 20：192.168.1.253/24 　　Vir - ip: 192.168.0.254/24 　　Vir - ip: 192.168.1.254/24		链路聚合 　　Eth-trunk1
	GE0/0/14	SW3	Eth0/0/14
	GE0/0/1	SW4	GE0/0/1
SW3	GE0/0/1	SW1	GE0/0/1
	Eth0/0/14	SW3	GE0/0/14
	Eth0/0/1	CLENT1	Eth0/0/1
SW4	GE0/0/1	SW2	GE0/0/1
	Eth0/0/13	SW1	GE0/0/13
	Eth0/0/1	CLENT2	Eth0/0/1
CLENT1	Eth0/0/1	SW3	Eth0/0/1		192.168.0.1/24
CLENT2	Eth0/0/1	SW4	Eth0/0/1		192.168.1.1/24

•
  MSTP简介


　　MSTP（多生成树协议）是在STP的基础上发展而来的，用于在局域网中消除数据链路层的物理环路，作为一种二层协议，MSTP通过选择性的阻塞网络中的冗余链路来消除二层环路，将环路网络结构修剪无环路的树型网络结构，从而防止在环路网络中不断增生和无限循环，避免设备由于重复接收相同报文造成报文处理能力的下降；同时，它还具备链路备份的能力。与STP相比，MSTP可以实现网络拓扑的快速收敛，也能使不同VLAN的流量沿各自的路径转发，从而为冗余链路提供了更好的负载分担机制。

•
  VRRP简介


　　VRRP用来为网关设备提供冗余备份。VRRP将可以承担网关功能的一组设备加入到备份组中，形成一台虚拟路由器，局域网内的主机将此虚拟路由器设置为缺省网关。VRRP根据优先级从备份组中选举一台网关设备作为Master，负责转发局域网内主机与外部通信的流量，其他网关设备作为Backup。当Master出现故障后，VRRP重新选举新的Master，保证流量转发不会中断。

•
  配置脚本说明


[SW0]
　　<Huawei>sys
　　//进入特权模式
　　[Huawei]sysname SW0
　　//修改主机名
　　[SW0]vlan batch 100 200
　　//声明VLAN 100 200
　　[SW0]interface Vlanif100
　　//进入VLAN100的Svi接口模式
　　[SW0-Vlanif100]ip address 10.0.0.1 255.255.255.0
　　//配置VLAN100的Svi地址
　　[SW0-Vlanif100]qu
　　//退出Svi配置模式
　　[SW0]interface Vlanif200
　　//进入VLAN200的Svi接口模式
　　[SW0-Vlanif200]ip address 10.0.1.1 255.255.255.0
　　//配置VLAN100的Svi地址
　　[SW0-Vlanif200]qu
　　//退出VLAN200的接口配置模式
　　[SW0]interface GigabitEthernet 0/0/23
　　//进入到GE0/0/23的接口配置模式
　　[SW0-GigabitEthernet 0/0/23]port link-type access
　　//配置GE0/0/23的接口类型为access
　　[SW0-GigabitEthernet 0/0/23]port default vlan 200
　　//把GE0/0/23划分到VLAN200
　　[SW0-GigabitEthernet 0/0/23]qu
　　//退出GE0/0/23的接口模式
　　[SW0]interface GigabitEthernet0/0/24
　　//进入到GE0/0/24的接口配置模式
　　[SW0-GigabitEthernet 0/0/24]port link-type access
　　//配置GE0/0/24的接口类型为access
　　[SW0-GigabitEthernet 0/0/24]port default vlan 100
　　//把GE0/0/23划分到VLAN100
　　[SW0-GigabitEthernet 0/0/23]qu
　　//退出GE0/0/23的接口模式
　　[SW0]rip 1
　　//进入到RIP路由协议配置模式
　　[SW0-rip-1]network 10.0.0.0
　　//声明直连网段
　　[SW0-rip-1]qu
　　//退出RIP路由协议的配置模式
　　[SW0]qu
　　//退出特权模式
　　<SW0>sa
　　//保存配置
[SW1]
　　<Huawei>sys
　　//进入特权模式
　　[Huawei]sysname SW1
　　//修改主机名
　　[SW1]vlan batch 10 20 100
　　//声明VLAN 10 20 100
　　[SW1]interface Vlanif10
　　//进入VLAN10的Svi接口模式
　　[SW1-Vlanif10]ip address 192.168.0.253 255.255.255.0
　　//配置VLAN10的Svi地址
　　[SW1-Vlanif10]qu
　　//退出Svi配置模式
　　[SW1]interface Vlanif20
　　//进入VLAN20的Svi接口模式
　　[SW1-Vlanif20]ip address 192.168.1.253 255.255.255.0
　　//配置VLAN20的Svi地址
　　[SW1-Vlanif20]qu
　　//退出Svi配置模式
　　[SW1]interface Vlanif100
　　//进入VLAN100的Svi接口模式
　　[SW1-Vlanif100]ip address 10.0.0.2 255.255.255.0
　　//配置VLAN100的Svi地址
　　[SW1-Vlanif100]qu
　　//退出Svi配置模式
　　[SW1]interface Eth-Trunk1
　　//进入到链路聚合配置模式
　　[SW1-Eth-Trunk1]port link-type trunk
　　//配置聚合链路的链路类型为trunk
　　[SW1-Eth-Trunk1]port trunk allow-pass vlan 2 to 4094
　　//允许所有VLAN通过链路
　　[SW1-Eth-Trunk1]qu
　　//退出链路聚合配置模式
　　[SW1]interface GigabitEthernet0/0/1
　　//进入到GE0/0/1的接口配置模式
　　[SW1-GigabitEthernet 0/0/1]port link-type trunk
　　//配置GE0/0/1的链路类型为trunk
　　[SW1-GigabitEthernet 0/0/1]port trunk allow-pass vlan 2 to 4094
　　//允许所有VLAN通过链路
　　[SW1-GigabitEthernet 0/0/1]qu
　　//退出GE0/0/1的接口配置模式
　　[SW1]interface GigabitEthernet0/0/11
　　//进入到GE0/0/11的接口配置模式
　　[SW1-GigabitEthernet 0/0/11] eth-trunk 1
　　//将GE0/0/11加入到聚合链路中
　　[SW1-GigabitEthernet 0/0/11]qu
　　//退出链路接口配置模式
　　[SW1]interface GigabitEthernet0/0/12
　　//进入到GE0/0/12的接口配置模式
　　[SW1-GigabitEthernet 0/0/12]eth-trunk 1
　　//将GE0/0/12加入到聚合链路中
　　[SW1-GigabitEthernet 0/0/12]qu
　　//退出GE0/0/12的接口配置模式
　　[SW1]interface GigabitEthernet0/0/13
　　//进入到GE0/0/13的接口配置模式
　　[SW1-GigabitEthernet 0/0/13]port link-type trunk
　　//配置GE0/0/13的链路类型为trunk
　　[SW1-GigabitEthernet 0/0/13]port trunk allow-pass vlan 2 to 4094
　　//允许所有VLAN通过链路
　　[SW1-GigabitEthernet 0/0/13]qu
　　//退出GE0/0/13的接口配置模式
　　[SW1]interface GigabitEthernet0/0/24
　　//进入到GE0/0/24的接口配置模式
　　[SW1-GigabitEthernet 0/0/24]port link-type access
　　//配置GE0/0/24的链路类型为access
　　[SW1-GigabitEthernet 0/0/24]port default vlan 100
　　//将GE0/0/24划分到VLAN100
　　[SW1-GigabitEthernet 0/0/24]qu
　　//退出GE0/0/24的接口配置模式
　　【MSTP配置】
　　[SW1]stp region-configuration
　　//进入到stp配置模式
　　[SW1-mst-region] region-name vrrp
　　//配置MSTP名称
　　[SW1-mst-region]instance 1 vlan 10
　　//将VLAN10映射到实例1
　　[SW1-mst-region]instance 2 vlan 20
　　//将VLAN20映射到实例2
　　[SW1-mst-region]active region-configuration
　　//激活区域配置
　　[SW1-mst-region]qu
　　//退出MSTP配置模式
　　[SW1]stp instance 1 root primary
　　//设置实例1为主根
　　[SW1]stp instance 2 root secondary
　　//设置实例2为从根
　　【VRRP配置】
　　[SW1]interface Vlanif10
　　//进入到VLAN10的Svi接口模式下
　　[SW1-Vlanif10]vrrp vrid 1 virtual-ip 192.168.0.254
　　//声明虚拟备份组1并配置虚拟网关ip
　　[SW1-Vlanif10]vrrp vrid 1 priority 120
　　//配置虚拟备份组1的优先级为120
　　[SW1-Vlanif10]qu
　　//退出Svi接口配置模式
　　[SW1]interface Vlanif20
　　//进入到VLAN20的Svi接口模式下
　　[SW1-Vlanif20]vrrp vrid 2 virtual-ip 192.168.1.254
　　//声明虚拟备份组2并配置虚拟网关ip
　　[SW1-Vlanif20]qu
　　//退出Svi接口配置模式
　　[SW1]rip 1
　　//进入到RIP路由协议配置模式
　　[SW1-rip-1]network 10.0.0.0
　　//声明直连网段
　　[SW1-rip-1]network 192.168.0.0
　　//声明直连网段
　　[SW1-rip-1]network 192.168.1.0
　　//声明直连网段
　　[SW1-rip-1]qu
　　//退出RIP路由协议的配置模式
　　[SW1]qu
　　//退出特权模式
　　<SW1>sa
　　//保存配置
[SW2]
　　<Huawei>sys
　　//进入特权模式
　　[Huawei]sysname SW2
　　//修改主机名
　　[SW2]vlan batch 10 20 200
　　//声明VLAN 10 20 200
　　[SW2]interface Vlanif10
　　//进入VLAN10的Svi接口模式
　　[SW2-Vlanif10]ip address 192.168.0.253 255.255.255.0
　　//配置VLAN10的Svi地址
　　[SW2-Vlanif20]qu
　　//退出Svi配置模式
　　[SW2]interface Vlanif20
　　//进入VLAN20的Svi接口模式
　　[SW2-Vlanif20]ip address 192.168.1.253 255.255.255.0
　　//配置VLAN20的Svi地址
　　[SW2-Vlanif20]qu
　　//退出Svi配置模式
　　[SW2]interface Vlanif200
　　//进入VLAN200的Svi接口模式
　　[SW2-Vlanif200]ip address 10.0.1.2 255.255.255.0
　　//配置VLAN200的Svi地址
　　[SW2-Vlanif200]qu
　　//退出Svi配置模式
　　[SW2]interface Eth-Trunk1
　　//进入到链路聚合配置模式
　　[SW2-Eth-Trunk1]port link-type trunk
　　//配置聚合链路的链路类型为trunk
　　[SW2-Eth-Trunk1]port trunk allow-pass vlan 2 to 4094
　　//允许所有VLAN通过链路
　　[SW2-Eth-Trunk1]qu
　　//退出链路聚合配置模式
　　[SW2]interface GigabitEthernet0/0/1
　　//进入到GE0/0/1的接口配置模式
　　[SW2-GigabitEthernet 0/0/1]port link-type trunk
　　//配置GE0/0/1的链路类型为trunk
　　[SW2-GigabitEthernet 0/0/1]port trunk allow-pass vlan 2 to 4094
　　//允许所有VLAN通过链路
　　[SW2-GigabitEthernet 0/0/1]qu
　　//退出GE0/0/1的接口配置模式
　　[SW2]interface GigabitEthernet0/0/11
　　//进入到GE0/0/11的接口配置模式
　　[SW2-GigabitEthernet 0/0/11] eth-trunk 1
　　//将GE0/0/11加入到聚合链路中
　　[SW1-GigabitEthernet 0/0/11]qu
　　//退出链路接口配置模式
　　[SW2]interface GigabitEthernet0/0/12
　　//进入到GE0/0/12的接口配置模式
　　[SW2-GigabitEthernet 0/0/12]eth-trunk 1
　　//将GE0/0/12加入到聚合链路中
　　[SW2-GigabitEthernet 0/0/12]qu
　　//退出GE0/0/12的接口配置模式
　　[SW2]interface GigabitEthernet0/0/14
　　//进入到GE0/0/14的接口配置模式
　　[SW2-GigabitEthernet 0/0/14]port link-type trunk
　　//配置GE0/0/14的链路类型为trunk
　　[SW2-GigabitEthernet 0/0/14]port trunk allow-pass vlan 2 to 4094
　　//允许所有VLAN通过链路
　　[SW2-GigabitEthernet 0/0/14]qu
　　//退出GE0/0/14的接口配置模式
　　[SW2]interface GigabitEthernet0/0/23
　　//进入到GE0/0/23的接口配置模式
　　[SW2-GigabitEthernet 0/0/23]port link-type access
　　//配置GE0/0/23的链路类型为access
　　[SW2-GigabitEthernet 0/0/23]port default vlan 200
　　//将GE0/0/23划分到VLAN200
　　[SW2-GigabitEthernet 0/0/23]qu
　　//退出GE0/0/23的接口配置模式
　　【MSTP配置】
　　[SW2]stp region-configuration
　　//进入到stp配置模式
　　[SW2-mst-region] region-name vrrp
　　//配置MSTP名称
　　[SW2-mst-region]instance 1 vlan 10
　　//将VLAN10映射到实例1
　　[SW2-mst-region]instance 2 vlan 20
　　//将VLAN20映射到实例2
　　[SW2-mst-region]active region-configuration
　　//激活区域配置
　　[SW2-mst-region]qu
　　//退出MSTP配置模式
　　[SW2]stp instance 1 root secondary
　　//设置实例1为从根
　　[SW2]stp instance 2 root primary
　　//设置实例2为主根
　　【VRRP配置】
　　[SW2]interface Vlanif10
　　//进入到VLAN10的Svi接口模式下
　　[SW2-Vlanif10]vrrp vrid 1 virtual-ip 192.168.0.254
　　//声明虚拟备份组1并配置虚拟网关ip
　　[SW2-Vlanif10]qu
　　//退出Svi接口配置模式
　　[SW2]interface Vlanif20
　　//进入到VLAN20的Svi接口模式下
　　[SW2-Vlanif20]vrrp vrid 2 virtual-ip 192.168.1.254
　　//声明虚拟备份组2并配置虚拟网关ip
　　[SW2-Vlanif20]vrrp vrid 2 priority 120
　　//配置虚拟备份组2的优先级为120
　　[SW2-Vlanif20]qu
　　//退出Svi接口配置模式
　　[SW2]rip 1
　　//进入到RIP路由协议配置模式
　　[SW2-rip-1]network 10.0.0.0
　　//声明直连网段
　　[SW2-rip-1]network 192.168.1.0
　　//声明直连网段
　　[SW2-rip-1]network 192.168.0.0
　　//声明直连网段
　　[SW2-rip-1]qu
　　//退出RIP路由协议的配置模式
　　[SW2]qu
　　//退出特权模式
　　<SW2>sa
　　//保存配置
[SW3]
　　<Huawei>sys
　　//进入特权模式
　　[Huawei]sysname SW3
　　//修改主机名
　　[SW3]vlan batch 10 20
　　//声明VLAN 10 20
　　[SW3]interface Ethernet0/0/1
　　//进入到Eth0/0/1的接口模式
　　[SW3-Ethernet0/0/1]port link-type access
　　//配置Eth0/0/1的链路类型为access
　　[SW3-Ethernet0/0/1]port default vlan 10
　　//将Eth0/0/1划分到VLAN10
　　[SW3-Ethernet0/0/1]qu
　　//退出Eth0/0/1接口模式
　　[SW3]interface Ethernet0/0/14
　　//进入到Eth0/0/14的接口模式
　　[SW3-Ethernet0/0/14]port link-type trunk
　　//将Eth0/0/14的链路类型配置为trunk
　　[SW3-Ethernet0/0/14]port trunk allow-pass vlan 2 to 4094
　　//允许所有VLAN通过
　　[SW3-Ethernet0/0/14]qu
　　//退出Eth0/0/14的接口模式
　　[SW3]iinterface GigabitEthernet0/0/1
　　//进入到GE0/0/1的接口配置模式
　　[SW3-GigabitEthernet 0/0/1]port link-type trunk
　　//配置GE0/0/1的接口模式为trunk
　　[SW3-GigabitEthernet 0/0/1]port trunk allow-pass vlan 2 to 4094
　　//允许所有VLAN通过
　　[SW3-GigabitEthernet 0/0/1]qu
　　//退出GE0/0/1的接口配置模式
　　【MSTP】
　　[SW3]stp region-configuration
　　//进入到STP配置模式
　　[SW3]stp region-configuration
　　//进入到stp配置模式
　　[SW3-mst-region] region-name vrrp
　　//配置MSTP名称
　　[SW3-mst-region]instance 1 vlan 10
　　//将VLAN10映射到实例1
　　[SW3-mst-region]instance 2 vlan 20
　　//将VLAN20映射到实例2
　　[SW3-mst-region]active region-configuration
　　//激活区域配置
　　[SW3-mst-region]qu
　　//退出MSTP配置模式
　　[SW3]qu
　　//退出特权模式
　　<SW3>sa
　　//保存配置
[SW4]
　　<Huawei>sys
　　//进入特权模式
　　[Huawei]sysname SW4
　　//修改主机名
　　[SW4]vlan batch 10 20
　　//声明VLAN 10 20
　　[SW4]interface Ethernet0/0/1
　　//进入到Eth0/0/1的接口模式
　　[SW4-Ethernet0/0/1]port link-type access
　　//配置Eth0/0/1的链路类型为access
　　[SW4-Ethernet0/0/1]port default vlan 10
　　//将Eth0/0/1划分到VLAN10
　　[SW4-Ethernet0/0/1]qu
　　//退出Eth0/0/1接口模式
　　[SW4]interface Ethernet0/0/13
　　//进入到Eth0/0/13的接口模式
　　[SW4-Ethernet0/0/13]port link-type trunk
　　//将Eth0/0/13的链路类型配置为trunk
　　[SW4-Ethernet0/0/13]port trunk allow-pass vlan 2 to 4094
　　//允许所有VLAN通过
　　[SW4-Ethernet0/0/13]qu
　　//退出Eth0/0/13的接口模式
　　[SW4]iinterface GigabitEthernet0/0/1
　　//进入到GE0/0/1的接口配置模式
　　[SW4-GigabitEthernet 0/0/1]port link-type trunk
　　//配置GE0/0/1的接口模式为trunk
　　[SW4-GigabitEthernet 0/0/1]port trunk allow-pass vlan 2 to 4094
　　//允许所有VLAN通过
　　[SW4-GigabitEthernet 0/0/1]qu
　　//退出GE0/0/1的接口配置模式
　　【MSTP】
　　[SW4]stp region-configuration
　　//进入到STP配置模式
　　[SW4]stp region-configuration
　　//进入到stp配置模式
　　[SW4-mst-region] region-name vrrp
　　//配置MSTP名称
　　[SW4-mst-region]instance 1 vlan 10
　　//将VLAN10映射到实例1
　　[SW4-mst-region]instance 2 vlan 20
　　//将VLAN20映射到实例2
　　[SW4-mst-region]active region-configuration
　　//激活区域配置
　　[SW4-mst-region]qu
　　//退出MSTP配置模式
　　[SW4]qu
　　//退出特权模式
　　<SW4>sa
　　//保存配置

•
  总结


　　MSTP+VRRP配置步骤
　　1、配置交换机路由器的基本配置，例如接口信息、主机名等
　　2、配置交换机互连链路为trunk
　　3、配置主VRRP ID、虚拟IP、优先级，然后设置备VRRP的虚拟IP、优先级（此处的优先级一定要比主设备的低）
　　4、配置MSTP，进入MSTP配置接口、配置name、实例映射、激活，退出后设置主备
　　5、配置完成
