　　一． 安装yum源：
　　以网易yum源为例
　　1. 下载repo文件
　　下载地址：http://mirrors.163.com/.help/CentOS6-Base-163.repo
　　2. 备份并替换系统的repo文件
　　# cd /etc/yum.repos.d/
　　# mv CentOS-Base.repo CentOS-Base.repo.bak
　　# mv /root/CentOS6-Base-163.repo CentOS-Base.repo
　　3. 执行yum源更新
　　# yum clean all
　　# yum makecache
　　# yum update
　　4. 到此已结束，用yum安装一下文件，看是否OK
　　二． 配置LAMP环境
1. 安装Mysql
#yum -y install mysql mysql-server mysql-devel
2. 安装httpd
#yum -y install httpd
3. 安装PHP
#yum -y install php php-mysql
4. 启动服务并加入到启动列表
#service httpd start
#service mysqld start
#chkconfig httpd on
#chkconfig mysqld on
三、安装需要的库文件
#yum -y install  zlib  freetype  libjpeg  fontconfig  gd  libxml2  php-gd
四、安装RRDTool
#yum -y install rrdtool
启动rrdtool服务并且加入启动列表
#service rrdcached start
#chkconfig rrdcached on
五、安装snmp支持工具
#yum -y install net-snmp
#yum -y install net-snmp-utils
启动snmpd服务并且加入启动列表
#service snmpd start
#chkconfig snmpd on
　　六、安装汉化版cacti
　　下载
#wget http://blogimg.chinaunix.net/blog/upfile2/090815172648.gz
　　配置
#tar zxvf 90815172648.gz -C /var/www/html
#cat /var/www/html/include/config.php
database_type = "mysql";
database_default = "cacti";
database_hostname = "localhost";
database_username = "cacti";
database_password = "cacti";
database_port = "3306";
添加计划任务(使cacti每5分钟获得一次数据)
添加一个cacti的用户并添加cron任务:
#useradd cacti
#su cacti
$crontab -e */5 * * * * /usr/bin/php /var/www/html/poller.php > /dev/null 2>&1     //注意是cacti用户的计划任务
更改属组
把cacti网站目录所属组改为cacti
#su root
#chgrp -R cacti /var/www/html
#chown -R cacti /var/www/html/rra
#chown -R cacti /var/www/html/log
#chown -R cacti /var/www/html/poller.php
七、数据库配置
　　创建cacti数据库
#mysql
msyql>create database `cacti`;
　　导入cacti.sql
#mysql -u root -p cacti < /var/www/html/cacti.sql
有密码的输入密码,没密码的直接回车
授权
mysql> use cacti
mysql> grant all on cacti.* to cacti@'localhost' identified by 'cacti';
　　mysql> flush privileges;
　　mysql> exit

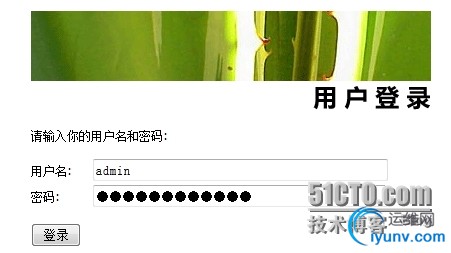

八、WEB登陆cacti
http://ip/cacti
打开网页—>next—>选择new install,使用一路回车法.完成
它的用户名为: admin 密码为: admin (初次登陆成功会提示更改密码)

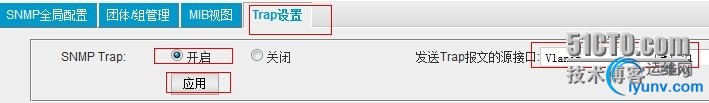

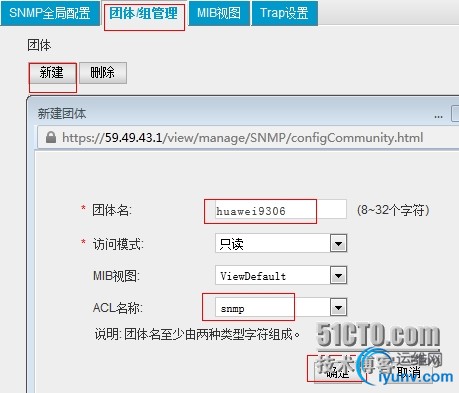

　　九、华为9306配置

　　其中源接口为交换机管理iP所在VLAN

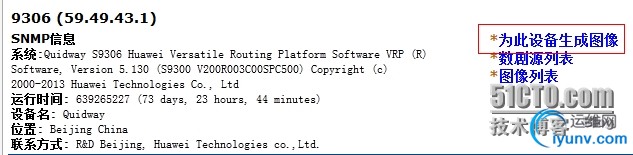

　　十、Cacti连接9306：
　　http://ip/cacti

　　SNMP连接字串为snmp团体名
　　十、导入64位95计费模板
　　要实现95计费，就要有这个图像模板
　　1.cacti默认的流量统计是32bit counter,因此在网络流量超过114M以后,cacti的显示就不正常了。解决这个问题的方法是使用64bit counter。有个问题需要注意，SNMP v1不支持64bit counter，因此在cacti的device配置时，不能使用SNMP v1 ，应该使用SNMP v2c,不然也会出错，切记。

　　2.如何检测服务器的net-snmp是否支持64bit计数
　　使用OID “ifHCInOctets”
　　不支持的情况
# snmpwalk -v 2c -c public 192.168.0.1 ifHCInOctets
IF-MIB::ifHCInOctets = No Such Object available on this agent at this OID
　　支持的情况
# snmpwalk -v 2c -c public 192.168.0.2 ifHCInOctets
IF-MIB::ifHCInOctets.1 = Counter64: 190305466
IF-MIB::ifHCInOctets.2 = Counter64: 2238924259791
IF-MIB::ifHCInOctets.3 = Counter64: 12021323
IF-MIB::ifHCInOctets.4 = Counter64: 0
　　自net-snmp 5.2版本开始，net-snmp提供了一个新的IF-MIB，该MIB包含原来大部分MIB内容，并且添加了许多新的内容，比如ifXTable 64bits Counter支持,但在5.2中需要在configure时使用--enable-mfd-rewrites参数才可以支持，而从net-snmp 5.3开始，默认就支持新的IF-MIB。
　　3.32bits机器上创建的rrd文件直接复制到64bits机器上使用时会出不出图，在/var/log/httpd/error_log中会看到“ERROR: This RRD was created on another architecture”。解决的方法是把32bits机器上将rrd文件导出成xml文件，然后到64bits机器上重新生成rrd文件。
　　32bits机器上执行：for i in `ls *. rrd`; do rrdtool dump $i > $i.xml; done
　　将这些xml复制到64bits机器上，然后执行：
　　for i in `ls *.xml`; do rrdtool restore $i `echo $i |sed s/.xml//g`; done
　　4.默认的cacti没有64bit的95%模板，要想要这个模板，必须自己导入。下载地址：http://wowtutorial.org/files/cacti-template.php.txt
　　在控制面板那儿点导入模板，将模板复制就可以了。
　　十二、添加监控端口（eg：1/0/0）实现95计费

　　选择端口1/0/0----->选择图像类型------->创建即可

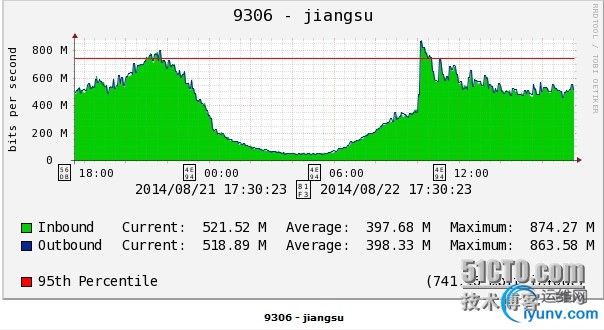

　　跑一段时间就可以看到下图了
