使用USB直接方式解决ESXi识别加密狗的问题

432232

VMware ESXi对USB外设的支持比较好，但这并不是说ESXi的虚拟机能支持所有的USB外设。例如一些财务软件的加密狗，在物理机操作系统中使用没有问题，但在ESXi中的虚拟机不能识别这些加密狗。对于这种问题，可以将主机的USB接口以"直连"的方式映射到虚拟机中，供虚拟机使用。
这样，虽然ESXi不能识别USB端口上的加密狗，但可以让ESXi的虚拟机通过直接ESXi主机上的USB端口的方式，来使用接在USB端口的加密狗。
案例：1台DELL R710的服务器，安装的VMware ESXi 6.0，创建的虚拟机是Windows Server 2008 R2操作系统。在该服务器插入加密狗后，修改虚拟机配置→添加USB控制器→添加USB设备时，找不到ESXi主机上的加密狗。

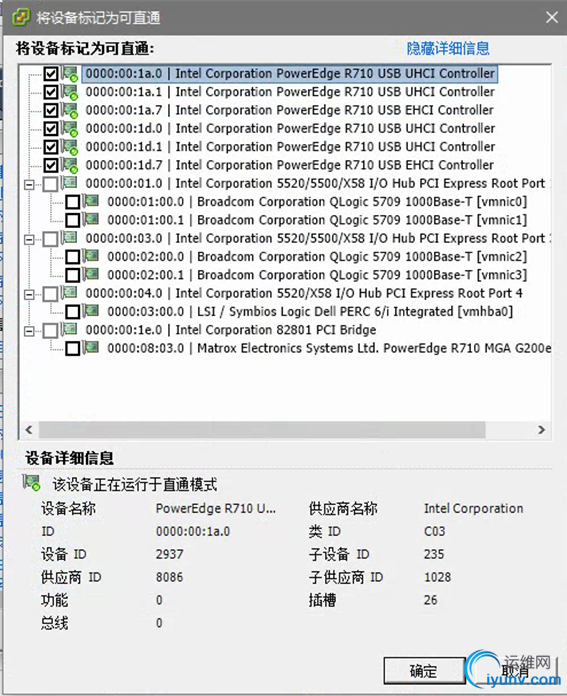

（1）使用vSphere Client连接到ESXi主机，在"配置→高级设置"中，单击右侧的"编辑"按钮，在"将设备标记为可直通"对话框中，选择所有的 USB控制器（因为我们不清楚，这些USB端口与服务器机箱上USB端口的对应关系，所以开始全部选中），如图1-1所示。

图1-1 将设备标记为可直通
（2）返回到vSphere Client，将正在运行的虚拟机关机，然后重新启动ESXi主机。

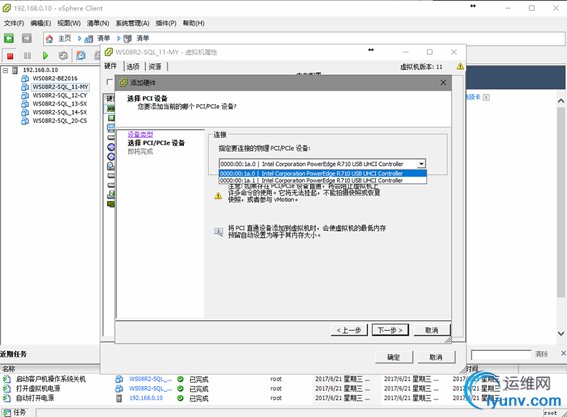

（3）关闭（想添加USB加密狗）虚拟机，修改虚拟机配置，单击"添加"按钮，在"设备类型"中选择"PCI设备"，在"选择PCI设备"下拉列表中，选择要连接的PCI设备，如图1-2所示。

图1-2 可用于添加的PCI设备
【说明】因为服务器主机有4个USB端口，加密狗插在其中一个端口上。而在图1-1中添加了6个USB设备。所以在图1-2中添加的时候，先选择其中一个（并记录下来）。
（4）添加PCI设备之后，保存配置，打开虚拟机电源。
（5）进入虚拟机系统，看USB设备是否已经被识别。如果没有被识别，请关闭虚拟机的电源，修改虚拟机配置，删除（3）步中添加的PCI设备，重新添加下一个PCI设备，之后保存配置，并再次打开虚拟机的电源。重复这几步，直到添加的PCI设备与插在主机上的USB设备对应为止。
当然也有其他方法，例如一次添加多个设备，然后再通过删除的方式进行排除，这些属于"六选一"的一种方法，不一一介绍。
在为客户解决了这个问题之后，客户接下来的要求是：
我这台R710只有4个USB端口（前2后2），但我有6个USB加密狗，怎么办？我能用USB HUB吗？
USB HUB我没有试过，但我感觉这不是好的选择。之后开始万能的"淘宝"，找到一个"PCI-E转USB接口卡"，将这个接口卡插到服务器，再配置PCI直通、再次映射给虚拟机，估计就可解决问题（后期进行实际测试）。

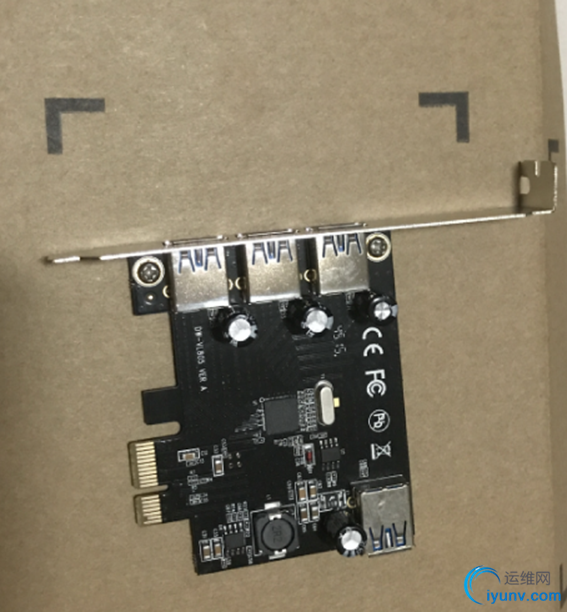

随笔1：购买PCI-E转USB接口卡进行测试
为了进行测试，我淘宝购买了一块（33元），昨天收到的货，准备过两天在DELL R730服务器上测试。如果你要购买，请选择自带电源供电的PCI-E接口卡（淘宝有一种4 USB接口的，需要外接供电线，是适合PC机用，不适合服务器用的）。

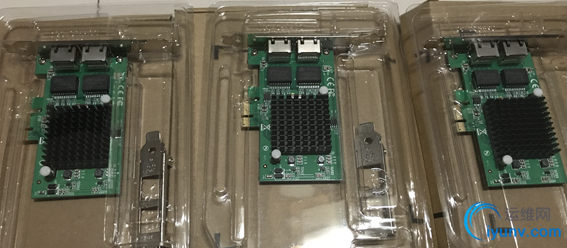

随笔2：购买PCI-E X1的2端口千兆网卡
因为感觉单独买一块PCI-E接口卡不适合，同时一块买了3块PCI-E X1的2端口千兆网卡，每块86元。留做备用（我千兆网卡大约有20来块了，有PCI的、PCI-E X1、PCI-E X4的单口、双口千兆网卡，PCI－E接口的双端口千兆网卡都用上了）。

本来想买PCI-E X4的2端口千兆网卡，但看着价钱有点贵，就没买。对于我们做实验来说，PCI-E X1与PCI-E X4，都可以满足需求。下图是PCE-E X4接口的千兆网卡。


下面是PC机主机PCI-E接口的示意

PCI-E X1的网卡可以插在PCI-E X4、PCI-E X16的接口中。
另外，PCI-E X1的接口速度可以到2Gbps/s，2端口千兆网卡不存在瓶颈。


随笔3：购买DiskGenius

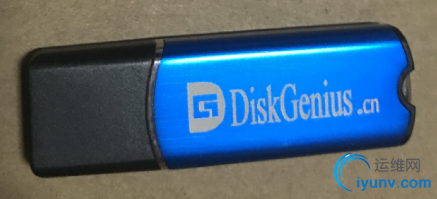

另外，因为经常帮别人恢复数据，一直使用DiskGenius免费版了，索性一块购买了Distributed的专业版，也是昨天一块收到的加密狗。以后就可以帮别人恢复RAID数据了。

我购买的是468元的专业版。DiskGenius许可非常"大气"，正版用户免费升级不限时，购买专业版的用户同时还给一个序列号，可以安装3台机器。而配送的加密狗可以在多台机器使用。如果加密狗损坏，超过1年时间后可以以70元的成本换新的加密狗。
