HP Gen8服务器创建Raid(there are no physical disks attached)

342311

    HP最新的X86服务器是Gen8系列，这个系列使用了ACU工具来创建Raid，这是图形化界面，可以说是更友好了。

    本来通常情况下如果是买了一台新的服务器，标配了两块硬盘，那么默认是做好了Raid1的，但是也有意外，由于本次PC server量大，出了不少这种情况，需要自己来手动配置Raid，这里使用我拍照的照片来讲解。
    PC Server跟一般的PC不一样，如果不做raid，服务器是无法识别硬盘的，所以我们批量安装操作系统，报如下错误的（there are no physical disks attached-you will need to attach a supported drive to continue）便是没有做raid，然后开始做raid，再安装操作系统。
    好了废话不多少，看图说话。

  以下，是使用F10引导安装操作系统时，报找不到可用的物理磁盘，无法继续安装操作系统，所以要先做raid，让服务器能识别硬盘。


  我们重新启动服务器，在进行到如下图界面，按F5，以进入到ACU配置视图


  这是按了F5的画面

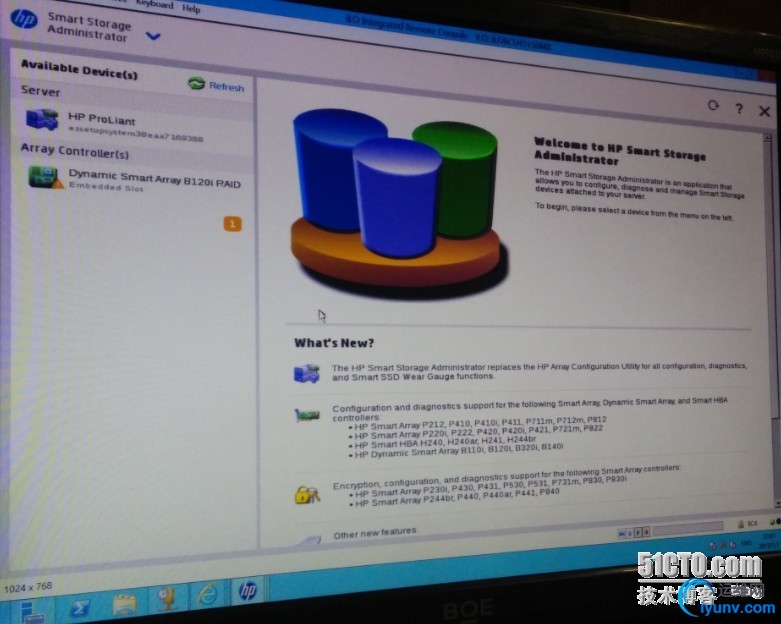

  等待数分钟之后，进入到ACU界面，我们没看到任何的可用Raid信息，可以确认没配置Raid了

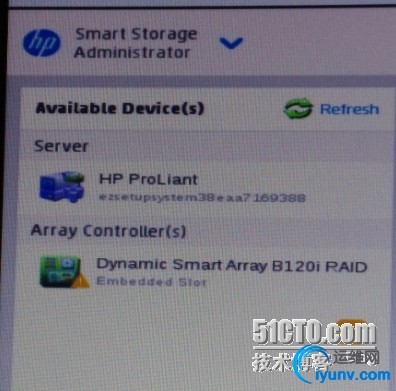

  这里有个警告信息，我们来看一下，选中“array controller”下的“dynamic smart array B120i RAID”阵列卡


  看右边的“warning”，提示阵列卡支持写的缓存，但是我们没有创建阵列，也没有使用，所以警示，所以这里可以忽略


  好了，开始配置阵列，选中“array controller”下的“dynamic smart array B120i RAID”阵列卡，单击中间的“configure”选项

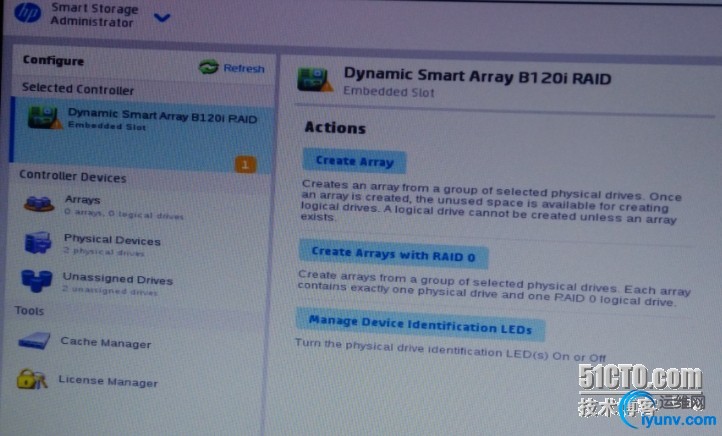

  然后在新窗口中间，选择“create array”开始创建阵列

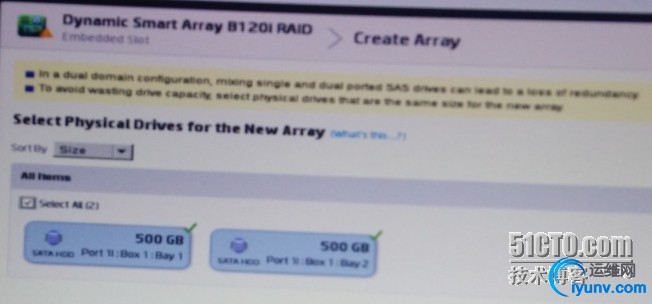

  以下是我服务器的两块硬盘，勾选“select all”前面的复选框


  选中后，如图显示

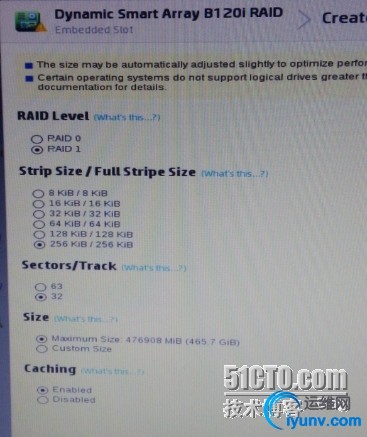

  我们做raid1，其他根据自己需求选择，我这里没有需求，一律默认，下一步


  这里是汇总信息，如确认无误，则单击“finish”完成


  回到了开始的界面，但是在阵列卡下面已经有了阵列信息，说明此时raid1已经创建OK，而且也可以被服务器识别了。


  单击“arrays”选择看看，有了一个做完raid1之后的逻辑磁盘，还可以看到本地的两块500G的本地磁盘。


    至此，磁盘阵列Raid已经创建完成，重启之后使用F10来开始引导安装操作系统吧。
