CCNA实验十四 STP之冗余备份链路（EtherChannel）

rwqe

环境： Windows XP 、GNS3.0.7、VPCS.exe

目的：学习如何配置冗余备份链路。

步骤：

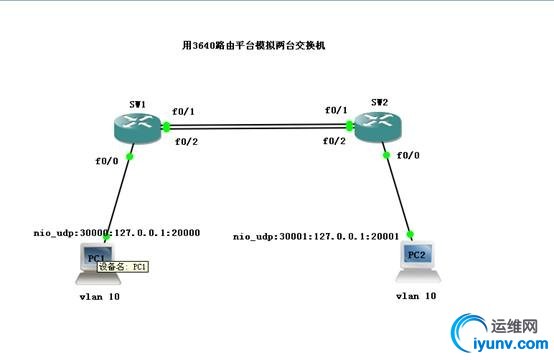

         1、打开GNS创建下面工程：

      说明：
               (1)  首先要为SW1和SW2两台虚拟设备添加交换模块
               (2)  记下两台设备的console端口号：SW1: 2002 ，SW2: 2003
               (3)  配置PC1和PC2与VPCS关联起来，使用相对应虚拟机的端口号即可（注:RPORT与LPORT）







2、配置SW1，打开cmd输入“telnet 127.0.0.1 2002“登录到SW1进行操作：
SW1#vlan database
SW1(vlan)#vlan 10 name v10
SW1#conf t
SW1(config)#int fa0/0
SW1(config-if)#switchport mode acc
SW1(config-if)#switchport acc vlan 10
SW1(config-if)#exit
SW1(config)#int port-channel 1
SW1(config-if)#switchport mode trunk
SW1(config-if)#exit
SW1(config)#port-channel load-balance src-dst-ip
SW1(config)#int range f0/1 - 2
SW1(config-if-range)#switchport mode trunk
SW1(config-if-range)#channel-group 1 mode on
SW1(config-if-range)#end




3、配置SW2，打开cmd输入“telnet 127.0.0.1 2003”登录到SW2进行操作：
Router>en
Router#conf t
Router(config)#host SW2
SW2(config)#exit
SW2#vlan database
SW2(vlan)#vlan 10 name v10
SW2(vlan)#exit
SW2#conf t
SW2(config)#int fa0/0
SW2(config-if)#switchport mode acc
SW2(config-if)#switchport acc vlan 10
SW2(config-if)#no sh
SW2(config-if)#exit
SW2(config)#int port-channel 1
SW2(config-if)#switchport mode trunk
SW2(config-if)#exit
SW2(config)#port-channel load-balance src-dst-ip
SW2(config)#int range fa0/1 - 2
SW2(config-if-range)#switchport mode trunk
SW2(config-if-range)#channel-group 1 mode on
SW2(config-if-range)#end

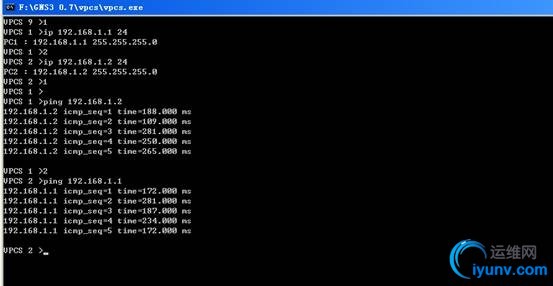

4、打开vpcs.exe进行如下操作：




5、备份链路测试：


登录SW1关闭fa0/1开启fa0/2
SW1#conf t
SW1(config)#int fa0/1
SW1(config-if)#shutdown
SW1(config-if)#exit
SW1(config)#int fa0/2
SW1(config-if)#no  shutdown
SW(config-if)#exit

登录SW2关闭fa0//1 开启fa0/2
SW2#conf t
SW2(config)#int fa0/1
SW2(config-if)#shutdown
SW2(config-if)#exit
SW2(config)#int fa0/2
SW2(config-if)#no  shutdown
SW2(config-if)#exit

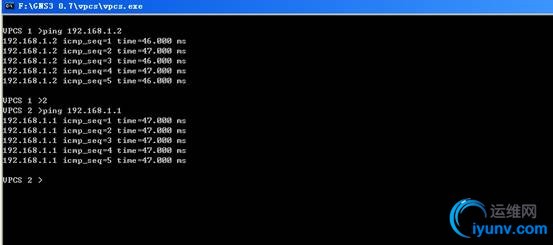

测试网络：（连通）



登录SW1开启fa0/1关闭fa0/2
SW1(config)#int fa0/1
SW1(config-if)#no shutdown
SW1(config-if)#exit
SW1(config)#int fa0/2
SW1(config-if)#shutdown
SW1(config-if)#exit

登录SW2开启fa0/1关闭fa0/2
SW2>en
SW2#conf t
SW2(config)#int fa0/1
SW2(config-if)#no sh
SW2(config-if)#exit
SW2(config)#int fa0/2
SW2(config-if)#shutdown
SW2(config-if)#exit

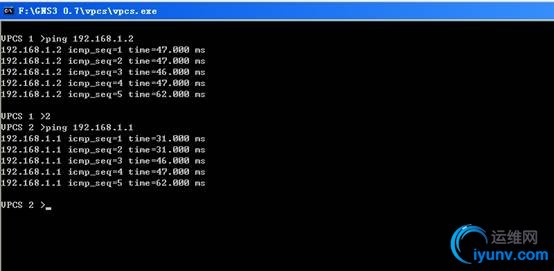

再次测试网络：（连通）


从两次测试明显看出备份链路已经生效了。现在只要其中一条链路down掉了，另外一条就会生效。
