单臂路由的原理及实验

r3231

单臂路由原理：通过一个路由器上的物理接口配置无数个逻辑子接口，来实现不同VLAN间的访问。
配置单臂路由的原理：
首先在在路由器的逻辑子接口上添加VLAN标签，
然后在为子接口配置IP地址，
在然后在进入物理接口中为与交换机相连的端口配置双工，
最后在用no shut命令接口该端口。

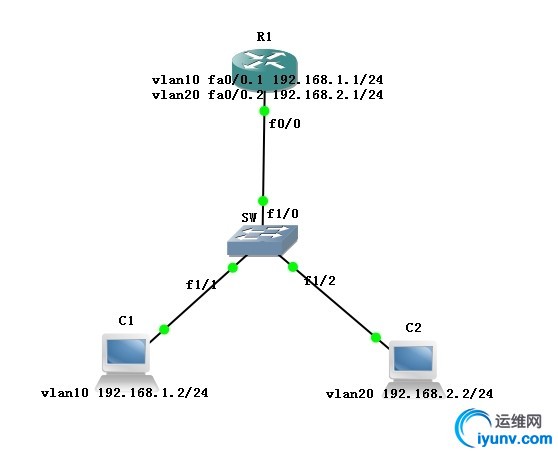

配置单臂路由的拓扑图及命令步骤：

//在路由器上先配置子接口，在为子接口配置vlan标签，然后在为子接口配置IP地址，最后激活物理接口。（配置单臂路由时要先为子接口添加VLAN的标签，在配置子接口的IP地址，最后在回到物理接口上激活物理接口。）

//在交换机上添加vlan10与vlan20，禁用路由功能，为链接路由器的那个端口配置成trunk链路，在将不同接口加入不同的VLAN中去。

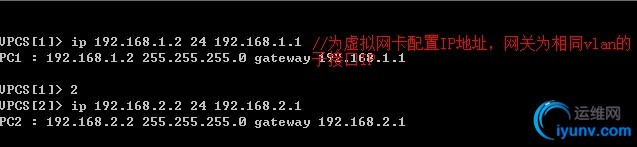

//在VPCS虚拟网卡中，先配置网卡的IP地址和网关，在用ping命令测试一下有没有互通。

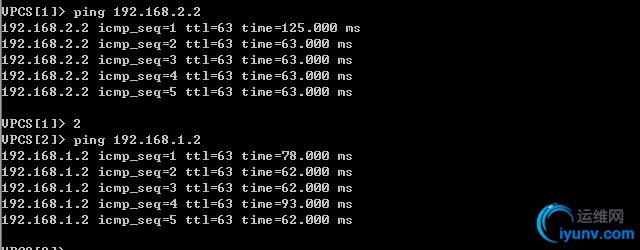

//Ping命令的测试结果。
