[经验分享] 创建VLAN、中继链路和参与以太网捆绑的详细配置和截图

[复制链接]

t4r23

累计签到：1 天
连续签到：1 天

发表于 2015-3-2 08:41:33 | 显示全部楼层 |阅读模式

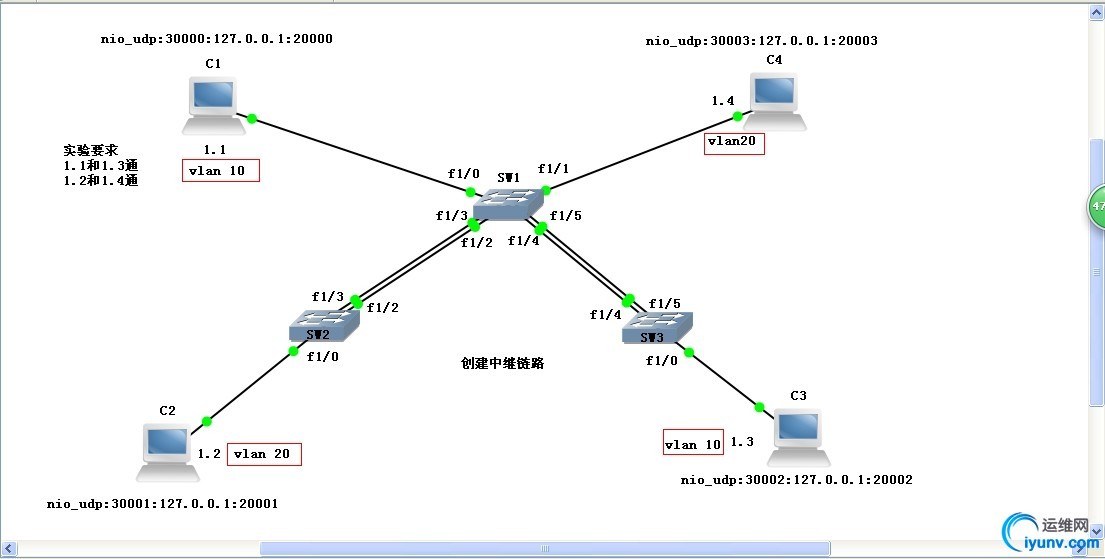

首先创建拓扑结构：

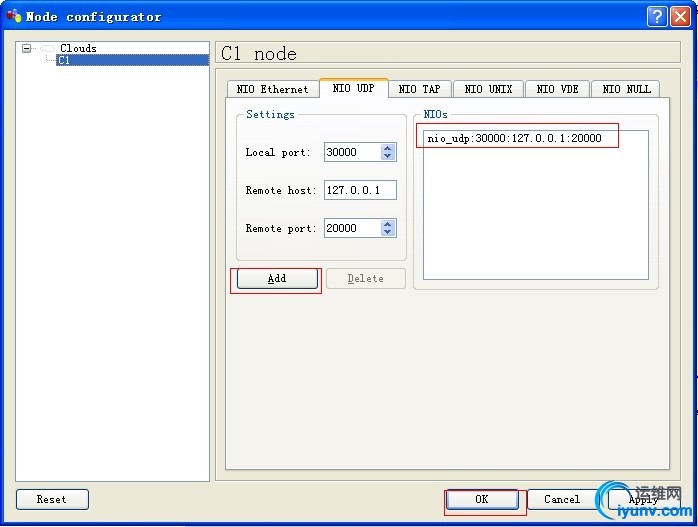

为每台PC机添加一个虚拟网卡

应实验要求连接拓扑线路

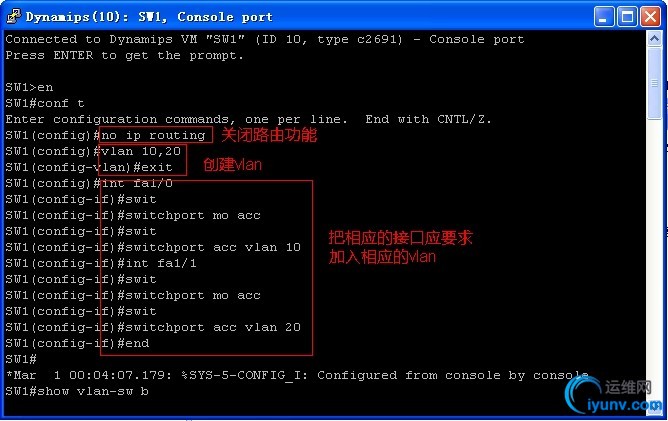

给交换机1配置vlan 10，20并把相应的端口加入vlan

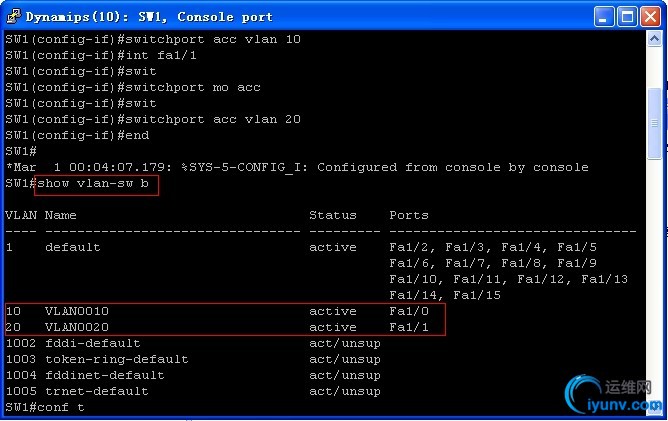

查看vlan的配置情况

进行trunk中继链路配置和选择封装类型

进行以太网通道捆绑（注意是捆绑两次）

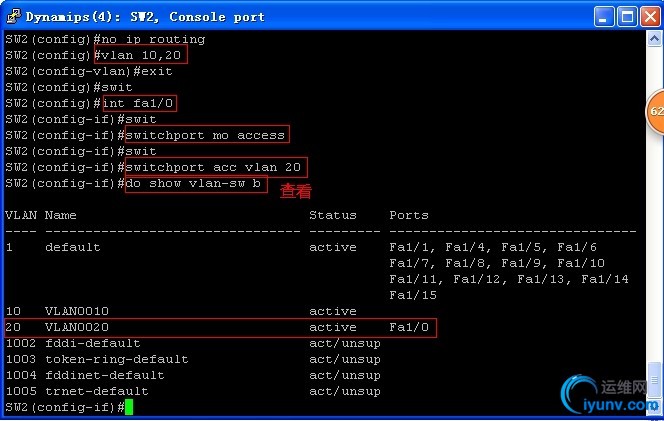

在SW2上配置vlan和加入vlan、查看vlan

配置trunk，选择封装类型，并进行以太网捆绑

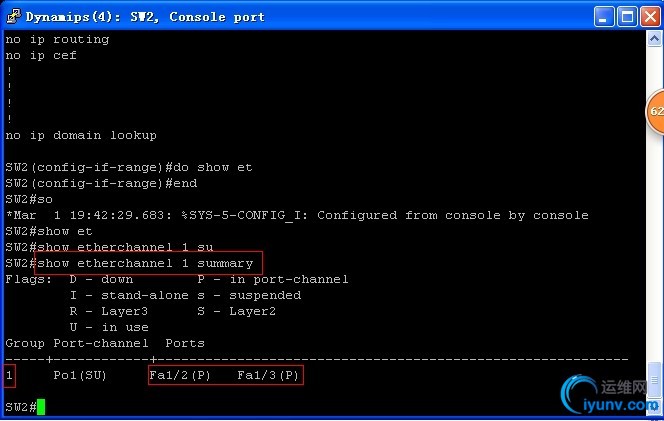

查看已捆绑的以太网通道

在SW3上做的配置基本上和SW2一样，这样的情况下最好trunk和以太网一气呵成。
另外注意这里捆绑的是2号以太网通道

使用Vpcs给虚拟网卡配IP地址和测试连通性
如果中途关闭VPCS再次打开需要重新配置IP地址

使用vpcs ping其他PC机测试连通性

测试结果只有1.1和1.3通，1.2和1.4能通，其他全部不通ok
