第6章Zabbix分布式监控

来看看

　　Zabbix是一个分布式的监控系统。分布式监控适合跨机房、跨地域的网络监控。从多个Proxy收集数据，而每个Proxy可以采集多个设备的数据，从而轻松地构建分布式监控系统。
　　ZabbixProxy可以用在以下环境中。
　　1.监控远程区域。
　　2.监控拥有不可靠网络连接的区域。
　　3.当监控以千计的设备时分担Zabbix-Server服务器的压力。
　　4.简化分布式监控的维护。

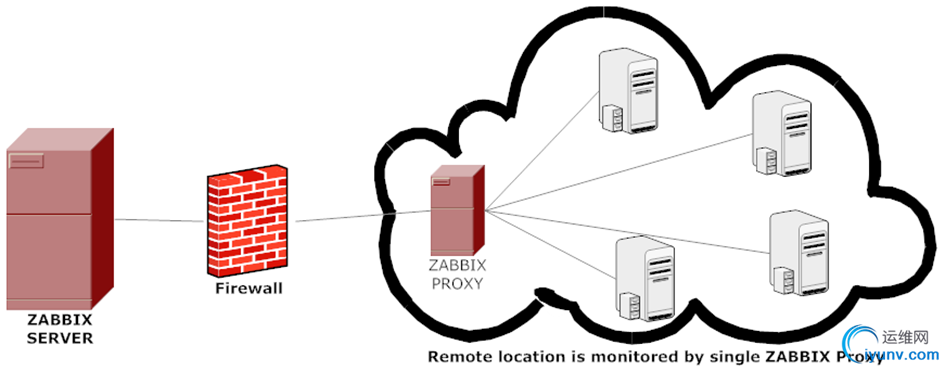

　　Proxy架构的使用环境可以用6-1来表示。

图6-1

　　1.Proxy和Server之间只需要一个TCP端口连接。因此，从安全方面考虑，需要一条防火墙规则来确保数据传输的安全。
　　2.Proxy采集到的数据在传送给服务器之前都报错在本地。这样保证Proxy和Server断开数据不丢失。ProxyLocalBuffer和ProxyOfflineBuffer控制数据在本地保存的时间。
1.1准备部署Proxy环境
　　下面要开始实践了，首先说明下实践环境：
　　主机名
　　IP地址
　　描述
　　系统版本
　　linux-node1.com
　　192.168.90.11
　　Zabbix-Server
　　CentOS7
　　linux-node2.com
　　192.168.90.12
　　Zabbix-Proxy
　　CentOS7
　　linux-node4.com
　　192.168.90.14
　　Zabbix-Agent
　　CentOS6
1.2安装Zabbix-proxy
　　源码安装Zabbix的时候加上--enable-proxy参数。
　　1.采用yum安装，yum安装方式如下：

[iyunv@linux-node2~]# rpm -ivhhttp://repo.zabbix.com/zabbix/3.0/rhel/7/x86_64/zabbix-release-3.0-1.el7.noarch.rpm

[iyunv@linux-node2~]# yum install zabbix-proxy zabbix-proxy-mysql mariadb -y

　　1.  导入Zabbix-Proxy的数据库

[iyunv@linux-node2~]# systemctl start mariadb

　　MariaDB[(none)]> create database zabbix_proxy character set utf8 collate utf8_bin;
　　MariaDB[(none)]> grant all privileges on zabbix_proxy.* to zabbi_proxy@localhostidentified by 'zabbix_proxy';
　　MariaDB[(none)]> flush privileges;

[iyunv@linux-node2~]# cd /usr/share/doc/zabbix-proxy-mysql-3.0.3/

[iyunv@linux-node2zabbix-proxy-mysql-3.0.3]# zcat schema.sql.gz |mysql -uroot zabbix_proxy

　　3.配置Zabbix-Proxy.conf
　　zabbix-proxy配置文件详解：https://www.zabbix.com/documentation/3.0/manual/appendix/config/zabbix_proxy

[iyunv@linux-node2~]# grep '^[a-Z]' /etc/zabbix/zabbix_proxy.conf

　　Server=192.168.90.11
　　Hostname=Zabbixproxy
　　LogFile=/var/log/zabbix/zabbix_proxy.log
　　LogFileSize=0
　　PidFile=/var/run/zabbix/zabbix_proxy.pid
　　DBName=zabbix_proxy
　　DBUser=zabbix_proxy
　　DBPassword=zabbix_proxy
　　SNMPTrapperFile=/var/log/snmptrap/snmptrap.log
　　Timeout=4
　　ExternalScripts=/usr/lib/zabbix/externalscripts
　　LogSlowQueries=3000
　　4.启动Zabbix-Proxy服务

[iyunv@linux-node2~]# systemctl start zabbix-proxy

[iyunv@linux-node2~]# systemctl enable zabbix-proxy

1.3Web界面配置Proxy
　　在ZabbixServer GUI中配置zabbix-proxy：单击Administrator→Prxies 如图6-2所示

图6-2

1.4监控Proxy架构主机
　　1.监控一台Agent主机，Agent端调整为主动模式，以及监听的Server为Proxy的IP

[iyunv@linux-node4~]# grep '^[a-Z]' /etc/zabbix/zabbix_agentd.conf

　　PidFile=/var/run/zabbix/zabbix_agentd.pid
　　LogFile=/var/log/zabbix/zabbix_agentd.log
　　LogFileSize=0
　　Server=127.0.0.1
　　ServerActive=192.168.90.12
　　Hostname=linux-node4.com
　　Include=/etc/zabbix/zabbix_agentd.d/
　　2.添加主机的方式和正常模式一样。唯一的不同是Monitored by Proxy选项选择的是Proxy名称。如图6-3

图6-3

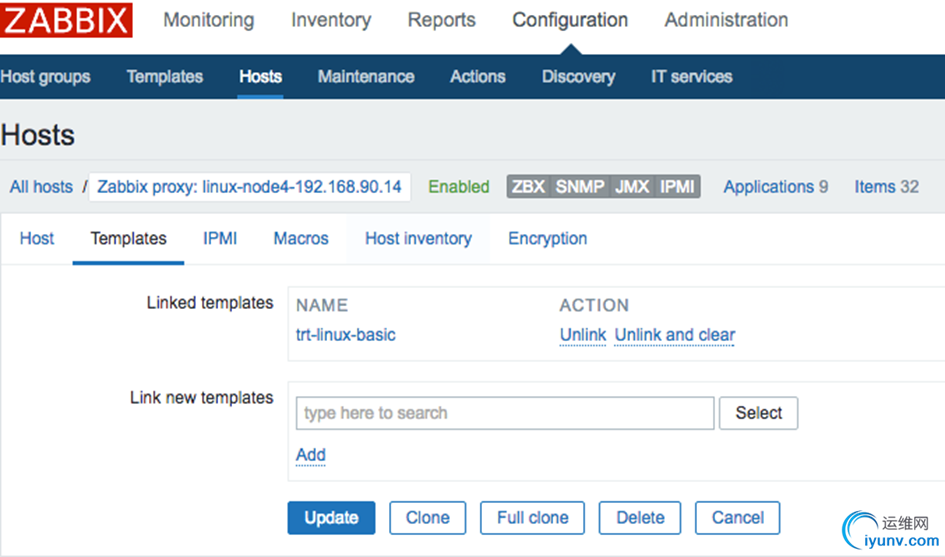

　　3.添加主动模式)模板，如图6-4所示

图6-4

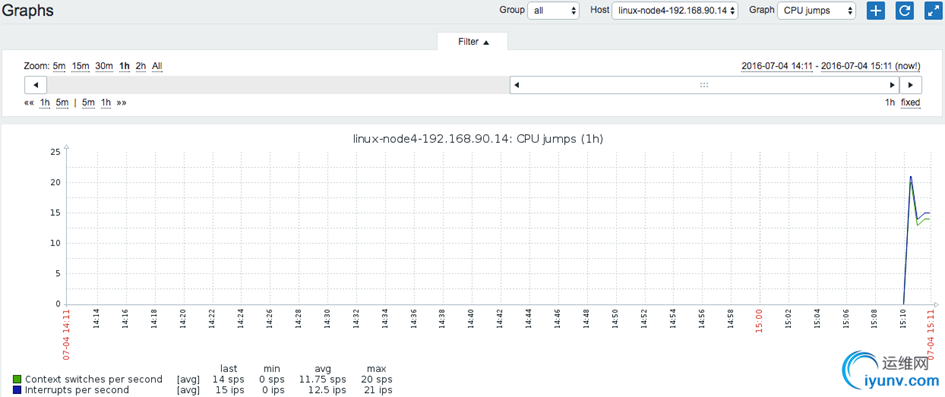

　　4.查看使用Proxy监控，如图6-5、图6-6

图6-5

图6-6

　　如果zabbix_proxy出现错误：started to fail (ZBX_TCP_READ() failed: [4] Interrupted system call)
　　解决办法：注释server以及Proxy主机上hosts中取消ZabbixAgent，重启server以及Proxy
1.5Proxy主被模式
　　zabbix-agent的工作方式有Active（主动模式）和Passive（被动模式）。Zabbix-Server和Zabbix-Agent之间的通信是Zabbix的专用协议，数据格式为JSON。主动模式由于是Agent将采集到的数据主动发送给Server，而不要需要Server每次连接Agent等待采集，所以采用主动模式会使Zabbix-Server具有最好的性能，在实际生产环境中，一定要将工作模式设置为主动模式，并尽可能地采用更多的Proxy，以降低Server的负担。
1.5.1Porxy被动模式
　　默认情况下，Zabbix-Agent工作在被动模式下，工作的模式是由Key和Zabbix_agent.conf参数配置决定的。

图6-7

　　在zabbix-agent.conf文件中设置被动模式，即将Server参数设置为允许连接的Server,修改配置文件需要重启Zabbix-agent
　　Server＝ 127.0.0.1,192.168.90.11
　　被动模式的流程
　　1.Server打开一个TCP连接。
　　2.Server发送一个Key为Agent.ping
　　3.Agent接受到这个请求，然后响应数据
　　4.Server对接收到的数据进行处理。
　　5.TCP连接关闭。
1.5.2Proxy主动模式
　　在zabbix-agent.conf文件中设置主动模式，即将ServerActive参数设置为允许连接的{Server|Proxy},即可配置主动模式。修改配置文件需要重启Zabbix-agent
　　ServerActive＝ 127.0.0.1,192.168.90.11

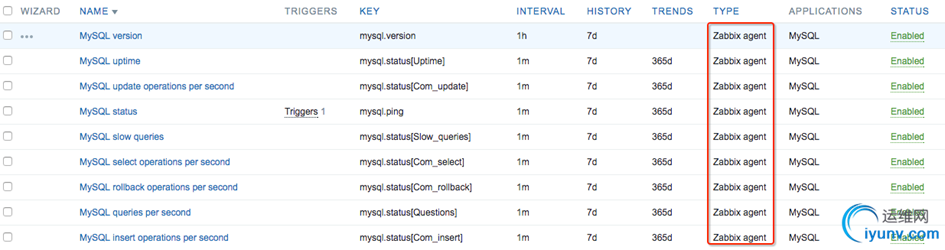

　　在item中，将Items的检测方式修改为主动模式(默认为被动模式)，为了提高性能或者环境需要，将所有的items批量修改为主动模式。

图6-8

图6-9

　　Agent向Server请求检测列表
　　1.Agent向Server建立一个TCP的连接。
　　2.Agent请求需要检测的数据列表。
　　3.Server响应Agent，发送一个Items列表。
　　4.Agent响应请求。
　　5.TCP连接完成本次会话后关闭。
　　6.Agent开始周期性地收集数据。
　　Agent发送数据给Server
　　1.Agent向Server建立一个TCP连接。
　　2.Agent发送在采集周期内，需要采集数据给server
　　3.Server处理Agent发送的数据。
　　4.TCP连接关闭。
