OSPF的特殊区域

322ggg

                                                1.Stub Area（末梢区域）
禁止4、5类LSA在该区域泛洪
有AS内的明细路由，没有外部的明细路由
使用一条3类LSA发布默认路由指向外部网络

[R1-ospf-1-area-0.0.0.1]stub
Hello报文Option E位置为0：没有外部路由的能力
2.Totally Stub Area（完全末梢区域）
禁止4、5以及描述区域间的3类LSA在该区域泛洪
只有本区域的明细路由
不支持vlink
使用一条3类LSA发布默认路由指向其他区域及AS外

[R1-ospf-1-area-0.0.0.1]stub no-summary
3.Not-So-Stubby Area（NSSA非完全末梢区域）
禁止4、5类LSA在该区域泛洪
有AS内的明细路由，没有外部的明细路由
ABR使用一条7类LSA发布默认路由指向区域内及外部网络

可以下挂网络，路由引入
引入的外部路由使用7类LSA在本区域泛洪
7类LSA只能在NSSA区域泛洪
NSSA区域的ABR将7类LSA转化成5类LSA注入骨干区域
[R1-ospf-1-area-0.0.0.1]nssa
Hello报文Option N为置1，E为置0

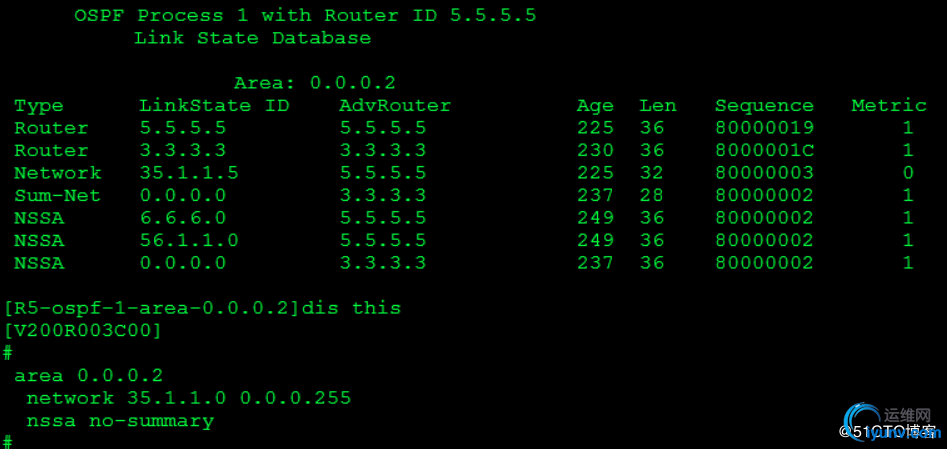

4.Totally NSSA（完全非完全末梢区域）
禁止4、5以及描述区域间的3类LSA在该区域泛洪

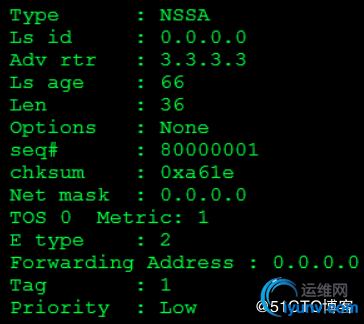

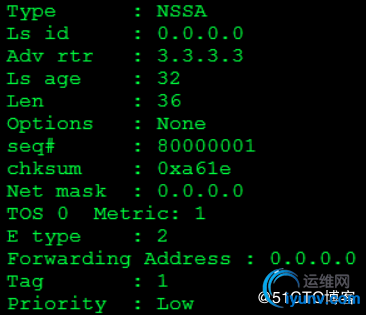

使用一条3、7类LSA发布默认路由指向其他区域及AS外

可以下挂网络，路由引入
引入的外部路由使用7类LSA在本区域泛洪
7类LSA只能在NSSA区域泛洪
NSSA区域的ABR将7类LSA转化成5类LSA注入骨干区域
[R1-ospf-1-area-0.0.0.1]nssa no-summary

不同区域类型在OSPF报文头部Option字段区域                  E               N普通区域             1               0Stub                     0               0NSSA                  0               1
