华为——GVRP的应用

322ggg

                                                今天给大家带来一个简单的GVRP的应用，提到GVRP，对于初学者可能并不清楚，GVRP又是实现什么功能的呢？接下来就进入正题。
在实验之前，先给大家简单介绍一下GVRP。
GVRP的概述与功能1.什么是GARP?

GARP（Generic Attribute Registration Protocol）
-称是通用属性注册协议
-协议主要用于一种属性传递扩散的机制
-为处于同一个交换网的交换机提供了一种分发，传播，注册（vlan属性，组播地址等）的手段
2.什么是GVRP？GVRP (Generic VLAN Redistration Protocol）
-是GARP的一种高级应用，用于注册和注销VLAN属性
-通过GVRP协议，一台设备上的VLAN信息会迅速传播到整个交换网
-GVRP实现动态分发，注册和传播VLAN属性，从而达到网络管理员的手工配置量及保证VLAN配置正确的目的。
3.GVRP的注册模式-Normal模式，默认是Normal模式，允许动态和静态VLAN注册，同时会发送静态vlan和动态vlan的申明信息
-Fixed模式，比如某一个端口为Fixed模式，不允许动态vlan注册个注销，且只发送静态vlan的申明信息
-Forbidden模式，比如某一个端口为Forbbid模式，不允许动态vlan在端口上进行注册，同时删除端口上除了vlan1以外的所有vlan，只发送vlan1的申明信息
在了解了GVRP的基本知识后，接下来以一个小实验学习一下GVRP的配置
实验名称：华为——配置GVRP实验目的：让处于同一个交换网的交换机自动学习vlan
实验需求：
三台交换机
实验拓扑：

实验步骤：
1.配置GVRP配置思路：&全局开启GVRP&配置链路模式并允许所有vlan通过&端口开启GVRPsw1:
<Huawei>undo terminal monitor  \关闭域名查询
Info: Current terminal monitor is off.
<Huawei>system-view \进入系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname sw1\修改名字
[sw1]gvrp\全局开启GVRP
Info: GVRP has been enabled.
[sw1]interface GigabitEthernet 0/0/1    \进入端口
[sw1-GigabitEthernet0/0/1]port link-type trunk \配置链路为trunk
[sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan all\允许所有vlan通过
[sw1-GigabitEthernet0/0/1]gvrp\端口开启GVRP
sw1-GigabitEthernet0/0/1]quit\退出

---

sw2:
<Huawei>undo terminal monitor \关闭域名查询
Info: Current terminal monitor is off.
<Huawei>system-view \进入系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname sw2\修改名字
[sw2]gvrp \全局开启GVRP
Info: GVRP has been enabled.
[sw2]interface GigabitEthernet 0/0/1\进入端口
[sw2-GigabitEthernet0/0/1]port link-type trunk \配置链路为trunk
[sw2-GigabitEthernet0/0/1]port trunk allow-pass vlan all \允许所有vlan通过**
[sw2-GigabitEthernet0/0/1]gvrp \端口开启GVRP
Info: GVRP has been enabled.
[sw2-GigabitEthernet0/0/1]quit\退出
[sw2]interface GigabitEthernet 0/0/2\进入端口
[sw2-GigabitEthernet0/0/2]port link-type trunk \配置链路为trunk
[sw2-GigabitEthernet0/0/2]port trunk allow-pass vlan all\允许所有vlan通过
[sw2-GigabitEthernet0/0/2]gvrp\端口开启GVRP
Info: GVRP has been enabled.
[sw2-GigabitEthernet0/0/2]quit\退出

---

sw3:
[Huawei]
<Huawei>undo te mo\关闭域名查询
Info: Current terminal monitor is off.
<Huawei>system-view\进入系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname sw3\修改名字
[sw3]gvrp \全局开启GVRP
Info: GVRP has been enabled.
[sw3]interface GigabitEthernet 0/0/1    \进入端口
[sw3-GigabitEthernet0/0/1]port link-type trunk  \配置链路为trunk
[sw3-GigabitEthernet0/0/1]port trunk allow-pass vlan all\允许所有vlan通过
[sw3-GigabitEthernet0/0/1]gvrp\端口开启GVRP
Info: GVRP has been enabled.
[sw3-GigabitEthernet0/0/1]quit\退出

---

2.创建vlansw1：

[sw1]vlan batch 5 10 50\创建vlan 5 10 50
Info: This operation may take a few seconds. Please wait for a moment...done.
3.验证，测试，保存sw1:

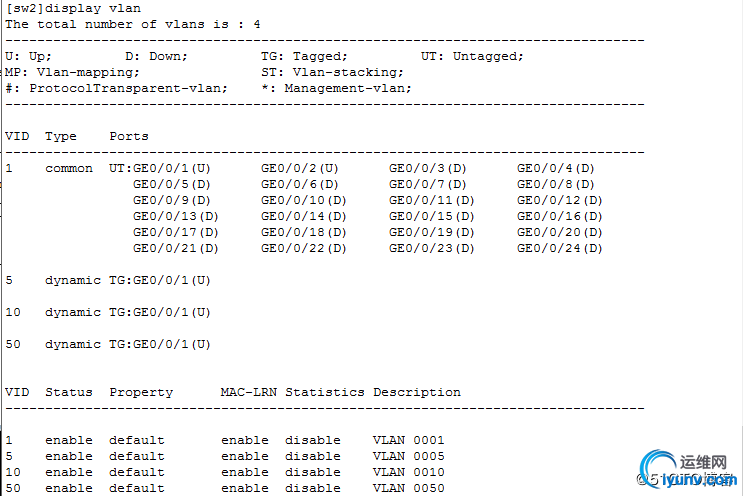

sw2:

sw3:

实验总结：在配置过程中，一定要在全局开启GVRP，再在接口开启，否则学习不到。
