实现不同vlan间PC不可互访，而不同vlan的PC均可访问服务器...

322ggg · 发表于 2018-1-22 13:52:29

实现不同vlan间PC不可互访，而不同vlan的PC均可访问服务器的特殊效果，（华为） watermark,size_16,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_90,type_ZmFuZ3poZW5naGVpdGk=.jpg

watermark,size_16,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_90,type_ZmFuZ3poZW5naGVpdGk=.jpg

实现不同vlan间PC不可互访，而不同vlan的PC均可访问服务器的特殊效果，具体要求如下；
1.在交换机中创建相关vlan；
2.修改端口模式与pvid；
3.修改端口允许通过的数据帧；
4.结果验证，vlan5与vlan10的pc不可以互通，但它们均可与服务器互通；
PC1 VLAN10：ip 192.168.1.1  掩码：255.255.255.0
PC2 VLAN20：ip 192.168.1.2  掩码：255.255.255.0
server1 VLAN50：ip 192.168.1.5 掩码： 255.255.255.0
5配置命令如下：
<SW1>system-view进特权
[SW1]vlan batch 10 20 50 批量创建VLAN
[SW1]interface Ethernet0/0/1 进入端口
[SW1-Ethernet0/0/1]port hybrid untagged vlan 10 50 代表没有标签
[SW1-Ethernet0/0/1]port hybrid pvid vlan 10  属于VLAN10
[SW1-Ethernet0/0/1]quit 退出到上一模式
[SW1]interface Ethernet0/0/2 进入端口
[SW1-Ethernet0/0/2]port hybrid untagged vlan 20 50  代表没有标签
[SW1-Ethernet0/0/2]port hybrid pvid vlan 20  属于VLAN20
[SW1-Ethernet0/0/2]quit 退出到上一模式
[SW1]interface Ethernet0/0/3 进入端口
[SW1-Ethernet0/0/3]port hybrid tagged vlan 10 20 50 打标签
  [SW1-Ethernet0/0/2]quit 退出到上一模式
<SW2>system-view 进特权
[SW2]vlan batch 5 10 50 批量创建VLAN
[SW2]interface Ethernet0/0/1 进入端口
[SW2-Ethernet0/0/1]port hybrid tagged vlan 10 20 50 打标签
[SW1-Ethernet0/0/1]quit 退出到上一模式
[SW2]interface Ethernet0/0/2 进入端口
[SW2-Ethernet0/0/2]port hybrid untagged vlan 10 20 50 去掉标签发送给目标
[SW2-Ethernet0/0/2]port hybrid pvid vlan 50 属于VLAN50

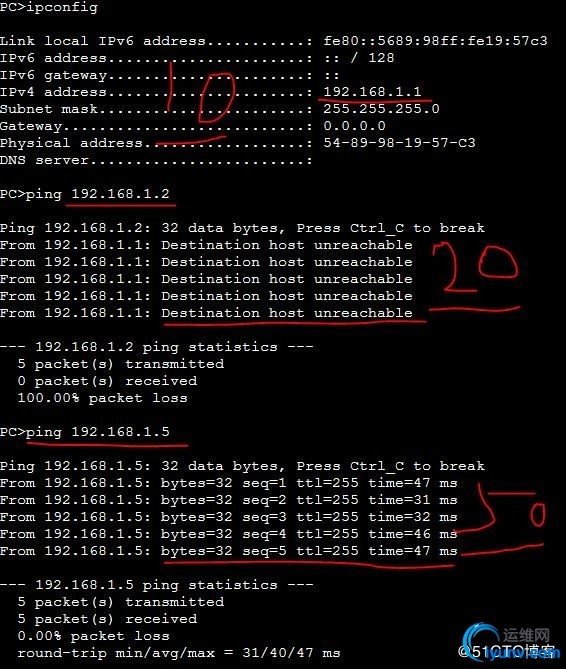

6.验证测试：

watermark,size_16,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_90,type_ZmFuZ3poZW5naGVpdGk=.jpg
