PXE安装CentOS

5544992

一、PXE
1、pxe概念
PXE(preboot execute environment，预启动执行环境)是由Intel公司开发的最新技术，工作于Client/Server的网络模式，支持工作站通过网络从远端服务器下载映像，并由此支持通过网络启动操作系统，在启动过程中，终端要求服务器分配IP地址，再用TFTP（trivial file transfer protocol）或MTFTP(multicast trivial file transfer protocol)协议下载一个启动软件包到本机内存中执行，由这个启动软件包完成终端（客户端）基本软件设置，从而引导预先安装在服务器中的终端操作系统。PXE可以引导多种操作系统，如：Windows95/98/2000/windows2003/windows2008/winXP/win7/win8,linux系列系统等。
2、pxe的工作原理

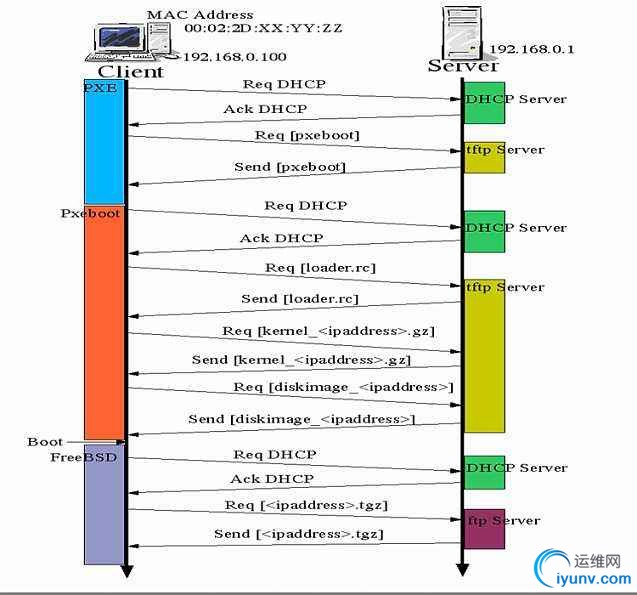

（1）Client向PXE Server上的DHCP发送IP地址请求消息，
（2）DHCP检测Client是否合法（主要是检测Client的网卡MAC地址），如果合法则返回Client的IP地址，同时将启动文件pxelinux.0的位置信息一并传送给Client
（3）Client向PXE Server上的TFTP发送获取pxelinux.0请求消息，TFTP接收到消息之后再向Client发送pxelinux.0大小信息，试探Client是否满意，当TFTP收到Client发回的同意大小信息之后，正式向Client发送pxelinux.0
（4）Client执行接收到的pxelinux.0文件
（5）Client向TFTP Server发送针对本机的配置信息文件（在 TFTP 服务的pxelinux.cfg目录下），TFTP将配置文件发回Client，继而Client根据配置文件执行后续操作。
（6）Client向TFTP发送Linux内核请求信息，TFTP接收到消息之后将内核文件发送给Client
（7）Client向TFTP发送根文件请求信息，TFTP接收到消息之后返回Linux根文件系统
（8）Client启动Linux内核
（9）Client下载安装源文件，读取自动化安装脚本
3、PXE依赖的服务、软件包及文件
（1）dhcp服务
如果不理解dhcp请查看http://merit.blog.51cto.com/10757694/1966078
（2）tftp服务
（a）tftp的安装包
tftp 客户端，tftp-server服务端（b）端口号为69/UDP
（c）配置为文件
/etc/xinetd.d/tftp
service tftp
{
        socket_type             = dgram
        protocol                = udp
        wait                    = yes
        user                    = root
        server                  = /usr/sbin/in.tftpd
        server_args             = -s /var/lib/tftpboot

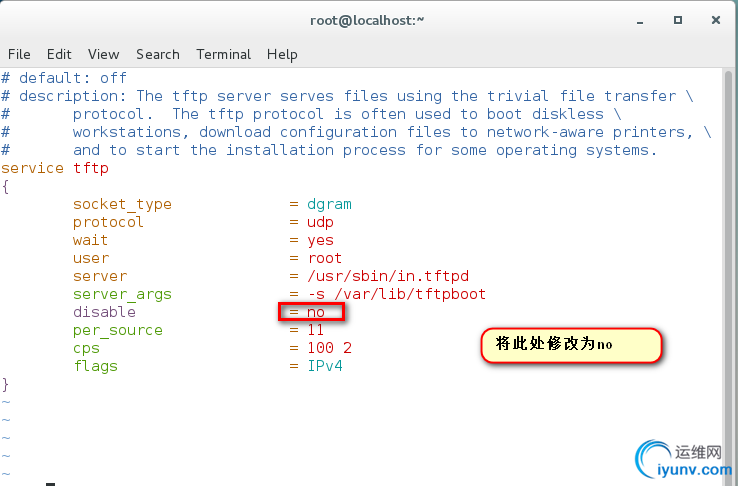

        disable                 = yes   #此选项是否开启tftp服务
        per_source              = 11
        cps                     = 100 2
        flags                   = IPv4
}（d）如何 CentOS 7如何启动此服务？[root@localhost ~]# yum install -y tftp-server
方法一：

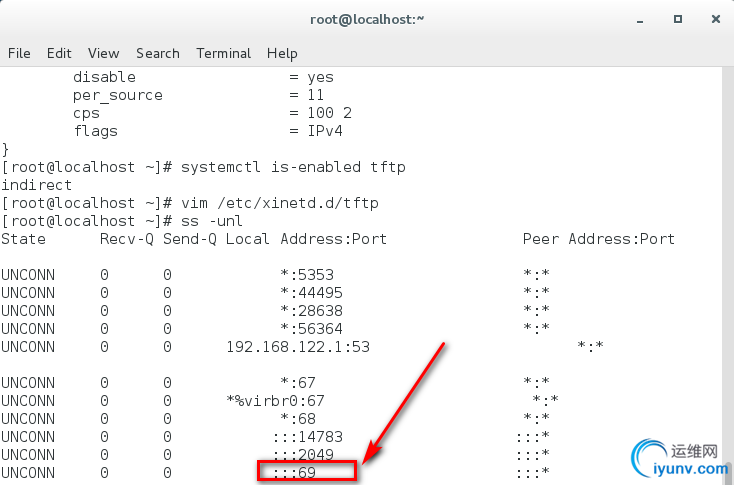

直接修改配置文件 [root@localhost ~]# systemctl start tftp #启动服务[root@localhost ~]# ss -unl #查看端口是否启动
方法二：
直接启动服务并设置开机自动启动[root@localhost ~]# systemctl start tftp[root@localhost ~]# systemctl enable tftp
（3）syslinux包
（a）概念
syslinux是一个功能强大的引导加载程序，而且兼容各种介质。它的目的是简化首次安装Linux的时间，并建立修护或其它特殊用途的启动盘。它的安装很简单，一旦安装syslinux好之后，sysLinux启动盘就可以引导各种基于DOS的工具，以及MS-DOS/Windows或者任何其它操作系统。不仅支持采用BIOS结构的主板，而且从6.0版也开始支持采用EFI结构的新型主板。 （b）文件介绍

后缀名	解释
none or other	Linux内核映像
.0	PXE 启动引导程序(NBP)
.bin	“光盘引导扇区”
.bs	“磁盘引导扇区”
.bss	“磁盘引导扇区”，
.c32	COM32映像文件
.cbt	COMBOOT映像文件
.com	COMBOOT映像文件
.img	磁盘映像文件
.ima	软盘映像文件

制作PXE常使用的文件menu.c32、pxelinux.0。
（4）kickstart文件
如果不理解怎么配置kickstart文件，请查看http://merit.blog.51cto.com/10757694/1966072
二、PXE自动化安装CentOS 7
在进行操作之前确保iptables服务时关闭的，selinux是禁用的。
（a）配置yum源和ks文件 [root@localhost ~]# yum install -y vsftpd#安装vsftpd服务 [root@localhost ~]# systemctl enable vsftpd #设置为开机启动 [root@localhost ~]# systemctl start vsftpd 启动服务[root@localhost ~]# cd /var/ftp/pub/

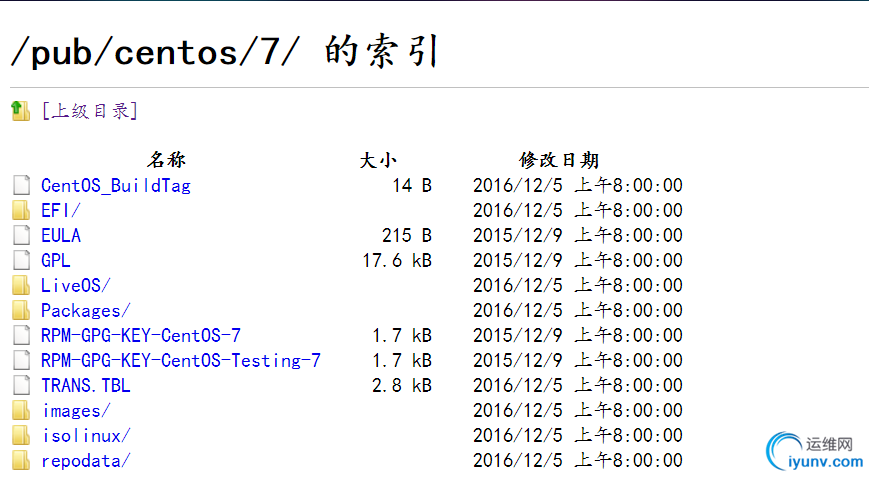

[root@localhost ~]# mkdir centos/7 -pv #创建目录[root@localhost ~]# mount /dev/sr0 centos/7 #挂载光盘[root@localhost pub]# rz 将ks文件上传至当前目录 具体的可以参考http://merit.blog.51cto.com/10757694/1966072
（b）安装syslinux包 [root@localhost ~]# yum install -y syslinux（c）按装tftp服务，并将配置文件复制[root@localhost ~]# yum install -y tftp-server #安装tftp服务包[root@localhost ~]# cd /var/lib/tftpboot/
[root@localhost tftpboot]# cp /usr/share/syslinux/{pxelinux.0,menu.c32} .#将pxelinux.0和menu.c32复制到当前目录下[root@localhost tftpboot]# cp /media/cdrom/isolinux/{vmlinuz,initrd.img} .#将内核文件和虚拟文件系统复制到当前目录下[root@localhost tftpboot]# mkdir pxelinux.cfg[root@localhost tftpboot]# cp /media/cdrom/isolinux/isolinux.cfg pxelinux.cfg/default#将isolinux.cfg文件复制到pxelinux.cfg目录下并改名为default[root@localhost tftpboot]# tree #目录结构
.
├── initrd.img
├── menu.c32
├── pxelinux.0
├── pxelinux.cfg
│   └── default
└── vmlinuz
1 directory, 5 files[root@localhost tftpboot]# vim pxelinux.cfg/default编辑default配置文件
default menu.c32
timeout 600
menu title CentOS 7 PXE Install
label desktop
  menu label ^desktop
  kernel vmlinuz
  append initrd=initrd.img ks=ftp://192.168.4.51/pub/ks7.cfg
menu end（d）新建一台虚拟机，测试
三、PXE自动化CentOS 6
（1）准备yum源和ks6.cfg[root@centos6~]#yum install -y httpd#安装httpd服务[root@centos6/var/www/html]#mkdir centos/6 -pv[root@centos6/var/www/html]#mkdir ksdir/[root@centos6/var/www/html]#mount /dev/sr0 centos/6/#挂载光盘[root@centos6/var/www/html]#cp ks6.cfg ksdir/` #复制ks文件并修改
#version=DEVEL
# System authorization information
auth --enableshadow --passalgo=sha512
# Use ftp/http installation media
url --url=ftp://192.168.4.137/centos/6
# Use graphical install
graphical
# Run the Setup Agent on first boot
firstboot --enable
ignoredisk --only-use=sda
# Keyboard layouts
keyboard --vckeymap=us --xlayouts='us'
# System language
lang en_US.UTF-8
# Network information
network  --bootproto=dhcp --device=ens33 --onboot=on --ipv6=auto
network  --hostname=localhost.localdomain
# Root password
# System services
services --disabled="chronyd"
# System timezone
timezone Asia/Shanghai
# X Window System configuration information
xconfig  --startxonboot
# System bootloader configuration
bootloader --append=" crashkernel=auto" --location=mbr --boot-drive=sda
zerombr
# Partition clearing information
clearpart --all
part /boot --fstype="xfs" --ondisk=sda --size=1024
part swap --fstype="swap" --ondisk=sda --size=2048
part / --fstype="xfs" --ondisk=sda --size=50000
part /app --fstype="xfs" --ondisk=sda --size=50000
%packages
@^gnome-desktop-environment
@base
@core
@desktop-debugging
@dial-up
@directory-client
@fonts
@gnome-desktop
@guest-agents
@guest-desktop-agents
@input-methods
@internet-browser
@java-platform
@multimedia
@network-file-system-client
@networkmanager-submodules
@print-client
@x11
kexec-tools
autofs
lftp
dhcp
vsftpd
%end

%post
#Create repo
mkdir /media/cdrom
mkdir /etc/yum.repos.d/bak
mv /etc/yum.repos.d/*.repo /etc/yum.repos.d/bak
cat > /etc/yum.repos.d/base <<EOF
[base]
name=centos 6
baseurl=file:///media/cdrom
gpgcheck=0
enabled=1
EOF
cat >> /etc/fstab << EOF
/dev/sr0        /media/cdrom    iso9660 defaults 0 0
cat >> /root/.bashrc << EOF
alias cdnet="cd /etc/sysconfig/network-scripts/"
EOF
cat >> /etc/profile.d/env.sh
export PS1='\[\e[31m\][\u@\h\w]\$\[\e[0m\]'
EOF

%end[root@centos6/var/www/html]#service httpd start #启动http服务 （2）安装syslinux-nonlinux包[root@centos6/var/www/html]#yum install -y syslinux-nonlinux（3）安装tfpt服务并复制文件[root@centos6/var/www/html]#cd /var/lib/tftpboot/[root@centos6/var/lib/tftpboot]#cp /usr/share/syslinux/{pxelinux.0,menu.c32} .#将菜单需要的文件复制到当前目录[root@centos6/var/lib/tftpboot]#cp /media/cdrom/isolinux/{vmlinuz,initrd.img} .#复制内核文件和虚拟文件系统到当前目录下[root@centos6/var/lib/tftpboot]#mkdir pxelinux.cfg[root@centos6/var/lib/tftpboot]#cp /media/cdrom/isolinux/isolinux.cfg pxelinux.cfg/default#复制菜单显示内容文件[root@centos6/var/lib/tftpboot]#vim pxelinux.cfg/default #修改default文件 default menu.c32 #prompt 1 timeout 600
menu title  PXE Install CentOS 6
label desktop
  menu label ^desktop
  menu default
  kernel vmlinuz
  append initrd=initrd.img ks=http://192.168.4.137/ksdir/ks6.cfg

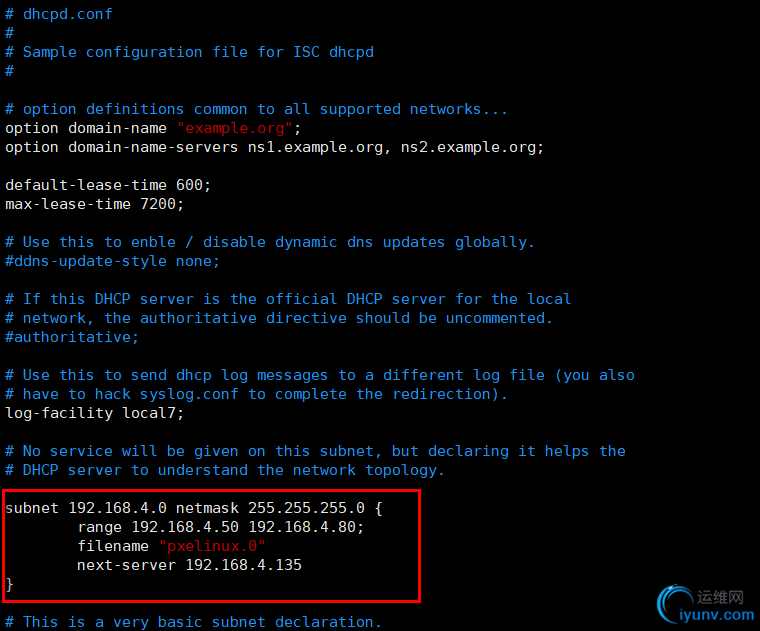

menu end（4）安装dhcp服务并配置 [root@centos6~]#yum install -y dhcpd[root@centos6~]#cp /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.con[root@centos6~]#vim /etc/dhcp/dhcpd.conf [root@centos6~]#service dhcpd start #启动http服务 （5）新建一台虚拟机，查看是否可以成功
四、如何使用PXE能支持CentOS 6和CentOS 7的安装 （a）前几步骤都和上述安装过程类似 （b）修改配置文件 `[root@centos6~]#vim /var/lib/tftpboot/pxelinux.cfg/default
default menu.c32
timeout 600
menu title CentOS Linux  PXE Install
label centos7
  menu label Auto Install CentOS Linux ^7
  kernel centos7/vmlinuz
  append initrd=centos7/initrd.img ks=http://192.168.4.135/ksdir/ks7-1.cfg
label centos6
  menu label Auto Install CentOS Linux ^6
  kernel centos6/vmlinuz
  append initrd=centos6/initrd.img ks=http://192.168.4.135/ksdir/ks6-1.cfg
label manual7
  menu label ^Manual Install CentOS Linux 7
  kernel centos7/vmlinuz
  append initrd=centos7/initrd.img inst.repo=http://192.168.4.135/centos/7
label manual6
  menu label Manual ^Install CentOS Linux 6
  kernel centos6/vmlinuz
  append initrd=centos6/initrd.img inst.repo=http://192.168.4.135/centos/6
menu end（c）新建虚拟机测试
