  负载均衡服务

  实验环境下防火墙是关闭了。
  搭建负载均衡服务需要4台服务器,本机为客户端。
  Nlba和nlbb为软件控制端先在nlba上进行配置
  Nlba:

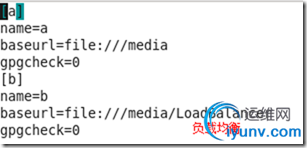

  配置yum源安装负载均衡套件

  Yum -y install piranha 安装好之后,
  启动piranha套件服务
  Service piranha-gui start
  给piranha的web套件设置访问密码
  Piranha-passwd 密码为123

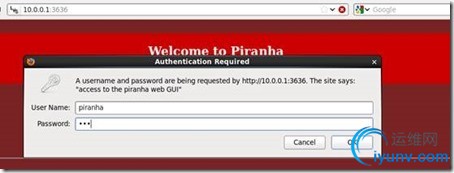

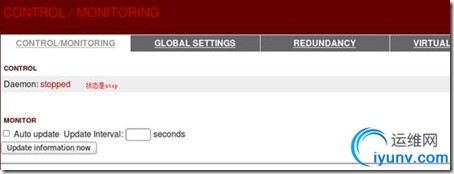

  通过web页面访问piranha套件,设置群集
  http://127.0.0.1:3636 后面为3636端口

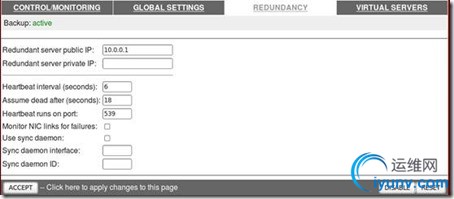

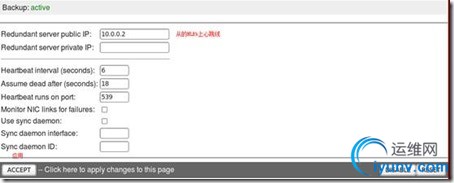

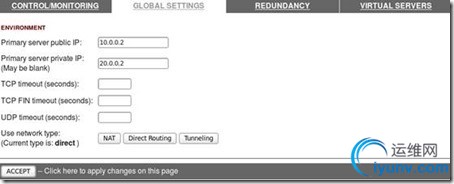

  因为我的20和10都可以做心跳线所以我写了主从2个

  这里写的10.0.0.2 是我NLBb上的ip,如果NLBa不能正常工作的话,那么NLBb就会接替他的工作

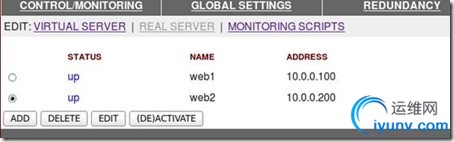

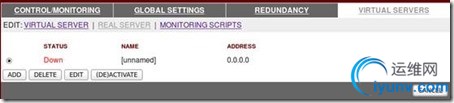

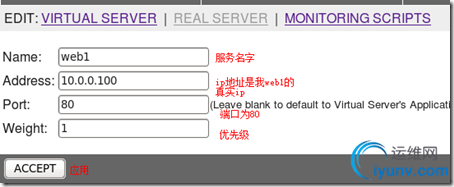

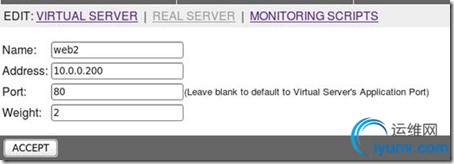

  先添加一个真实的服务

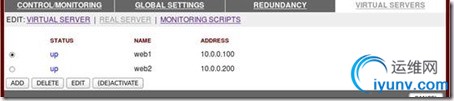

  配置完之后,启用

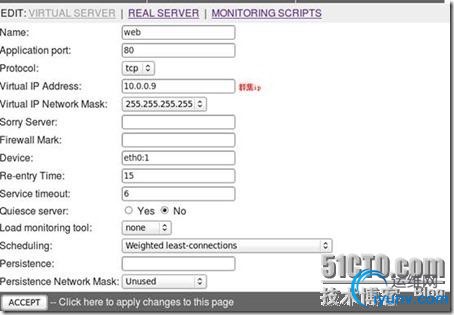

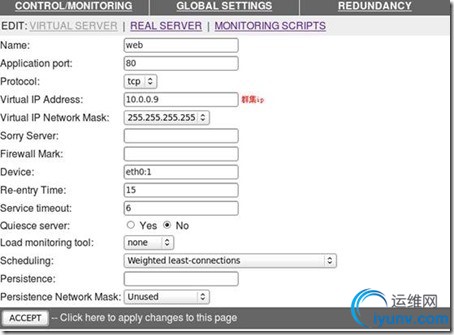

  配置群集ip

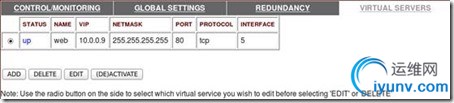

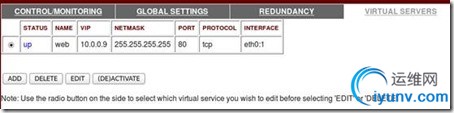

  配置完之后启用
  我在NLBa上边配置完之后,配置客户端测试一下!
  Web1 realserver配置
  安装apache启动apache在apache的 网页存放建立一个网页

  安装arp地址表控制软件arptables_jf
  配置群集ip到arp的地址解析
  arptables -A IN 10.0.0.9<虚拟ip> -j DROP 这里写的是虚拟ip
  arptables -A OUT -s 10.0.0.9<虚拟ip> -j mangle - -mangle-ip-s 10.0.0.100<真实ip>
  保存arp表内容
  Service arptables_jf save
  Chkconfig --level 2345 arptables_jf on 添加为开机启动
  给realserver绑定虚拟群集ip
  ip addr add 10.0.0.9 dev eth0
  将此群集虚拟ip设置为开机后自动加载
  在/etc/rc.d/rc.local 中添加ip addr add 10.0.0.9 dev eth0
  在web2上配置realserver
  和web1的配置一样,只是将真实ip改为10.0.0.200
  然后在NLBa上开启路由转发功能l
  /etc/sysctl.conf
DSC00013.png 将forward=0改为1 就是启用forward路由转发

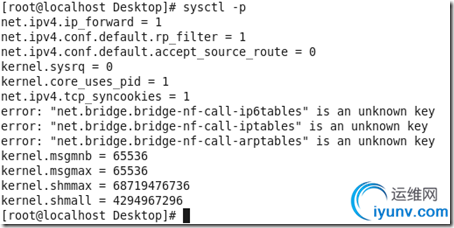

  应用一下

  启用piranha套件
  Service pulse start

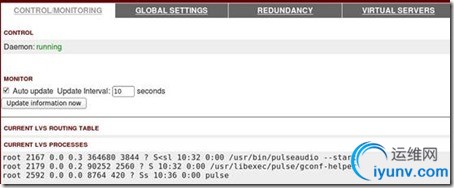

  启动起来之后

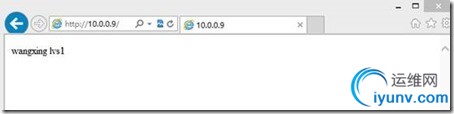

  使用客户端访问一下:

  刷新一下

  接下来配置NLBb
  如果NLBa 宕机或者心跳线断掉时,NLBb会接管他的服务,
  配置和NLBa一样,只是将piranha网页从的心跳线的ip为NLBa的
  配置完ip后先测试和web1 web2 客户端是否能ping通
  NLBb上开启路由转发





  Service pulse start
  如果NLBa在正常运行中启动NLBb的话没有任何变化

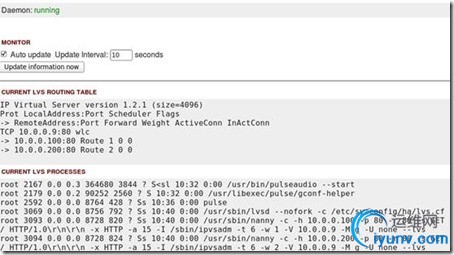

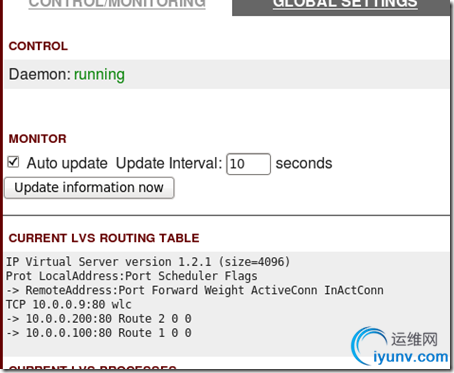

  每10秒更新一下
  此时将NLBa关机观察NLBb点击刷新过一会就切换过来!

  Chkconfig - -level 35 piranha-gui on
  Chkconfig --level 35 pulse on
  Chkconfig --level 35 sshd on
  将piranha套件添加为开启自启动
