OSPF路由协议的高级设置对各种路由重分发的详细实验过程

hteesa

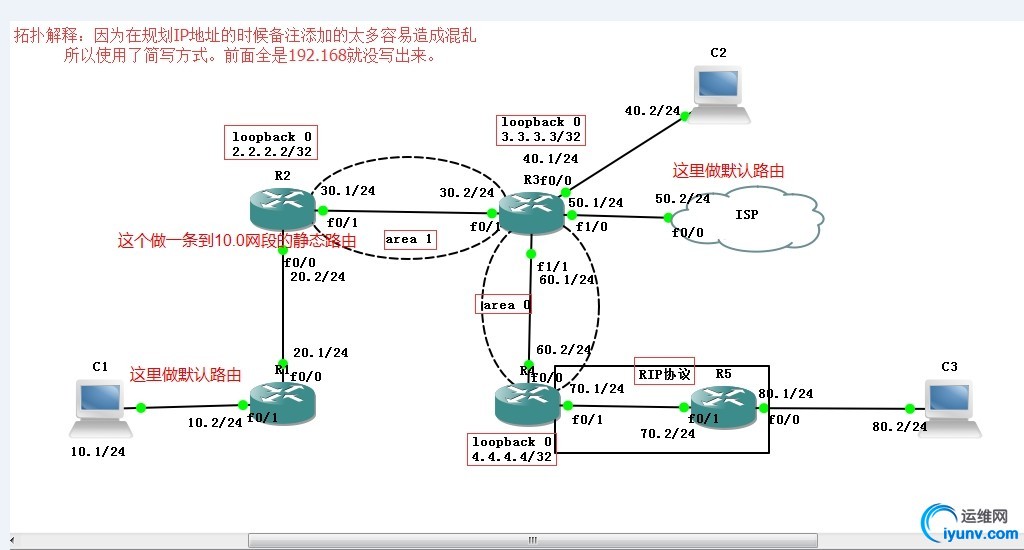

首先搭建拓扑图结构并规划IP地址：如下所示
注：ISP是使用路由器转换的，用来模拟运营商。

还是先说一下配置节奏，当然无论什么样的拓扑结构。第一件事就是规划IP地址。
配置的第一个步骤都是IP地址。越是大型拓扑越应该注意拓扑的IP地址规划和配置。千万不能配错了。

第二步是配置各个路由上所要求的配置。每个路由器配置完成之后都要仔细想一下这个路由器的所有配置是不是全部完成了。可以先进行查看一下配置结果。是否应用到路由器。
最后就是进行结果的验证，如果结果不通还要进行排错。一个一个路由器进行查看。不再多说下面是配置过程：

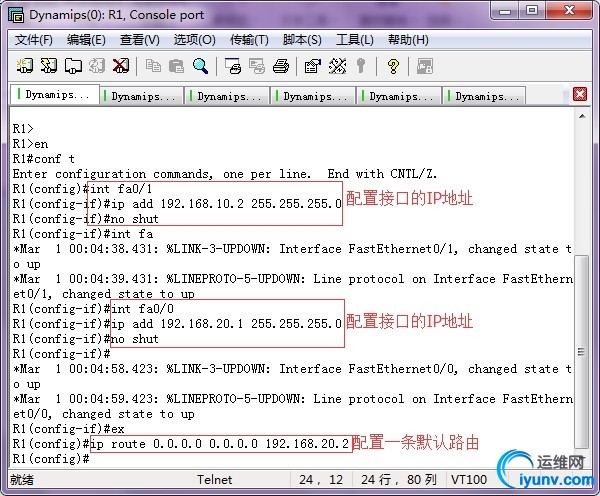

R1的IP地址配置过程，对于IP地址的配置就不再解释。（前面的文章已经介绍了很多次）。并且做了一条默认路由，R1上面的所有配置就这么多。

R2路由器上面的IP地址配置，需要注意的是地址不要配置错误！这个路由器有一个端口属于OSPF协议，所以这个路由器配置了loopback地址，作为Router-ID使用。

R3路由器的IP地址配置。可做参考。这个路由器跨越了两个OSPF区域也是要配置loopback的IP地址。另外下面关闭二层交换功能的原因是在路由器上添加的二层单板，所以要配置IP地址的话需要先关闭二层的交换功能。这样才能正常使用。

R4路由器上面的IP地址配置，也是要配置loopback的IP地址。

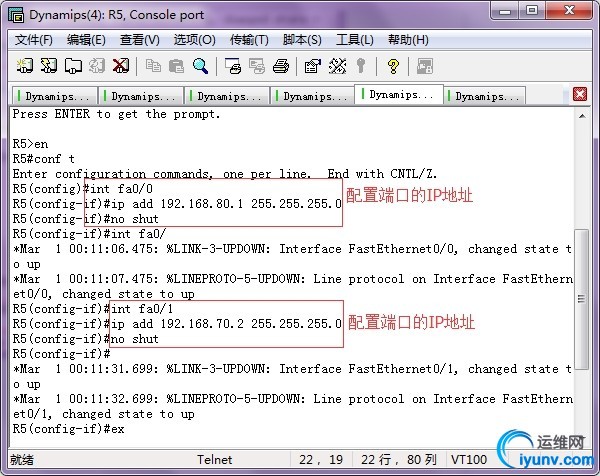

R5路由器上面配置两个IP地址。

ISP是用路由器转换的，所以可以说也是和路由器一样的配置过程。而且这台路由器也是只需要配置一条默认路由即可。

OK！上面所有的路由器IP地址已经配置完成，而且R1和ISP的默认路由也已配置完成。下面开始配置其他路由的相应配置。

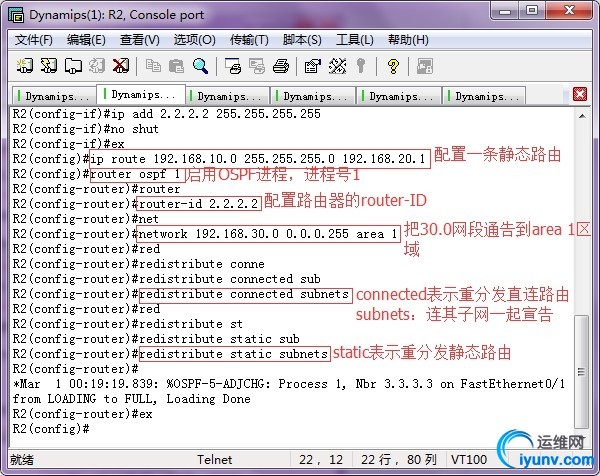

R2路由器上面首先配置了一条到达192.168.10.0网段的静态路由。
然后就是配置fa0/1端口所在的OSPF配置。Router-ID是loopback地址，并把所属的192.168.30.0网段宣告到区域area 1里面。
再下面就是重分发路由器下挂的所有的直连网段。
最后一条是把路由器上面的一条静态路由及其子网也重分发出去。

R3路由器上面的配置，首先是做了一条到达ISP运营商的默认路由。
然后是启用OSPF进程，配置router-ID地址，宣告网段到自己所属的区域信息。Area 0必是骨干区域。下挂的直连网段直接宣告到骨干区域。
下面还有一条是重分发默认路由到OSPF的意思。

R4上面的配置，R4横跨了OSPF和RIP协议。
先配置OSPF宣告网段，并把RIP协议注入到OSPF协议路由器中。
然后就是启用RIP协议进行宣告网段信息，再把OSPF协议注入到RIP协议里面，注意这里要配置一个度量值，其实对于RIP协议，可以直说是跳数。因为RIP协议用来度量的唯一标准就是跳数。

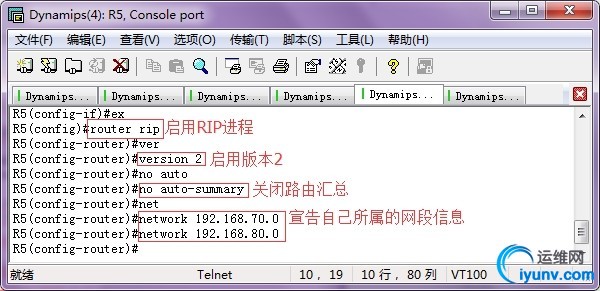

R5上面的配置，这是一个纯正的RIP路由协议其他不需要配置什么。

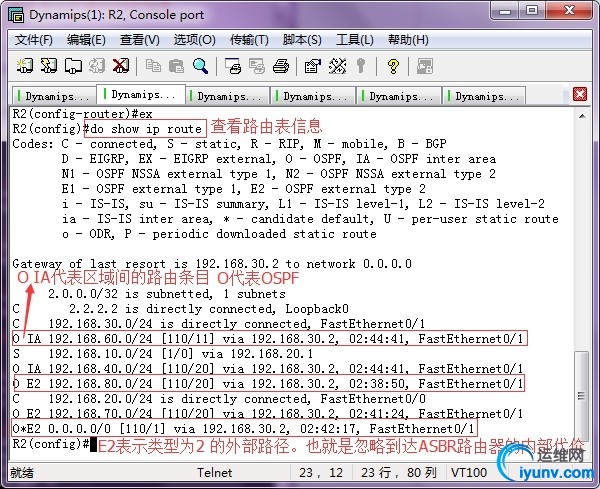

下面是R2的路由表信息。配置完成可以查看一下路由表信息。需要注意看的是在本路由器的路由表中是否包含所有网段信息。

这是R3路由器的路由表信息。可以做参考。

R4路由器的路由表信息。

R5路由器的路由表信息。

R1和ISP是属于末梢网络他们都只是配置了一条默认路由，其他没什么。只要路由表中包含一条默认路由即可。
下面开始进行配置的验证：
首先配置各个添加PC的IP地址和网关信息。
然后ping其他的PC机。看是否互联互通。

OK以上就是OSPF高级设置的整个实验，谢谢大家！
其实理论部分我也整理了一下但是全是文字我怕看着会有点烦躁，就没有上传，不知道需不需要上传？？？
