为VMware ESXi主机添加本地存储的过程及注意事项之1
在规划数据中心的时候，除了考虑当前的实际情况下，还要考虑将来二至三年的可能出现的问题。但有的时候，虽然已经做了多种考虑，但在信息化实施的过程中，仍然会碰到问题，这时就需要管理员根据实际情况进行处理。
例如，在规划虚拟化数据中心的时候，作为群集中的虚拟化主机，一般不配置本地硬盘，而是采用共享存储，以实现系统的高可用性。即时为服务器配置本地硬盘，一般也只是配置一个较小的磁盘，例如60～120GB的固态硬盘安装系统。相信这是大多数虚拟化数据中心的选择与规划。
对于初期规划没有考虑配置本地存储的服务器，如果在后期需要在服务器安装大容量的存储，并且需要在现有业务不中断的情况下进行，应该怎么做？在添加本地存储中碰到问题怎么解决，本文将讨论这个问题。

1 己有数据中心服务器添加本地存储思路及方法1.1 现有数据中心拓扑近期有一个vSphere数据中心，该中心有三台IBM 3650安装VMware ESXi 5.5的服务器、1台IBM V3500存储，在服务器与存储之间使用SAS连接，拓扑如图1所示。

图1  存储、服务器连接示意图

这三台服务器原来本地没有配置硬盘，是使用的存储分配的空间用于系统及数据。
现在用户的需求是：为每台服务器添加6块硬盘，作为本地的存储。因为这三台ESXi组成一个HA，并且已经有虚拟机运行，所以要求在添加本地硬盘的过程中，业务不能中断。另外，由于在开始规划的时候，没有考虑为服务器添加本地硬盘，所以没有选择配置支持RAID5的RAID卡，故在添加本地硬盘时，需要一同添加RAID卡。
1.2解决思路及原理在VMware vSphere数据中心中，当所有的虚拟机运行在共享存储上、并且为vSphere数据中心配置了"群集"后，当群集中主机多于2台时，如果要对其中的主机进行维护，包括关机检修、添加配件等，可以将检修的主机置于"维护模式"，此时该主机上运行的虚拟机会自动"迁移"到其他主机，然后可以重新启动或关闭处于"维护模式"的ESXi主机，在关机后可以为服务器添加硬件（例如添加RAID卡、添加硬盘、重新配置RAID卡）。在本案例中，就使用这一功能，可以保证业务不中断的前提下，关闭虚拟化主机（安装了VMware ESXi 5.5系统），为主机添加RAID卡、本地硬盘，甚至为主机重新安装VMware ESXi 5.5系统并重新加入现有群集，都不会造成业务的中断。
主要步骤如下：
（1）使用vSphere Client（或vSphere Web Client），登录vCenter Server，将其中一台主机，例如第1台主机置于"维护模式"，等该主机上的所有虚拟机，都迁移到其他主机上之后，关闭该主机。
（2）等主机关闭后，断开该主机电源。拆开机箱，插入RAID卡。
（3）安装好硬盘，重新开机，进入RAID卡配置界面，为添加的硬盘，配置RAID。配置完RAID之后，重新启动主机。
（4）重新进入VMware ESXi系统，将新添加的磁盘，添加到ESXi本地存储。然后将当前主机退出"维护模式"。
（5）之后参照（1）～（4）的步骤，将其他主机进入维护模式，关机，添加RAID卡、硬盘，并配置RAID，重新启动系统并退出维护模式，这些不一一介绍。
（6）最后检查服务器、存储、及软件系统，没有故障之后，添加存储完成。
下面较为详细的介绍整个过程及注意事项。
1.3 将主机进入维护模式使用vSphere Client将要维护的主机进入维护模式，之后关闭主机并断开电源，添加RAID卡，打开电源、添加硬盘。主要步骤如下。
（1）使用vSphere Client，登录vCenter Server，右击要维护的主机，在弹出的快捷菜单中选择"进入维护模式"，如图1-1-1所示。

图1-1-1 进入维护模式

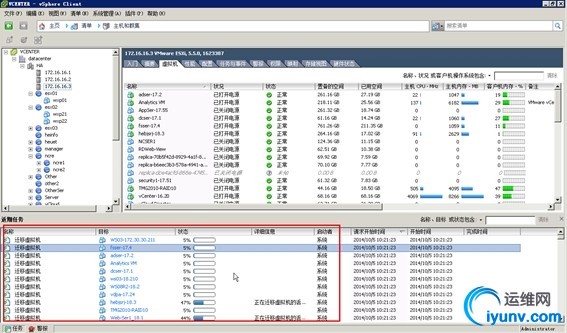

（2）将主机置于维护模式后，当前主机上正在运行的虚拟机，会迁移到其他主机，如图1-1-2所示。在迁移的过程中，当前正在运行的业务不会中断。在"近期任务"中可以看到，虚拟机正在迁移到其他主机。

图1-1-2  虚拟机正在迁移

（3）当所有的虚拟机迁移到其他主机后（即使没有运行的虚拟机，也会从当前主机取消注册，并在其他正在运行的主机上重新注册。当然，保存在主机本地存储上的虚拟机例外），当前主机进入"维护模式"，右击该主机名称，在弹出的快捷菜单中选择"关机"或"重新引导"，如图1-1-3所示。在此选择"关机"，因为我们要关闭主机电源之后，安装新的RAID卡。

图1-1-3 主机进入维护模式
