1.OpenStack 架构

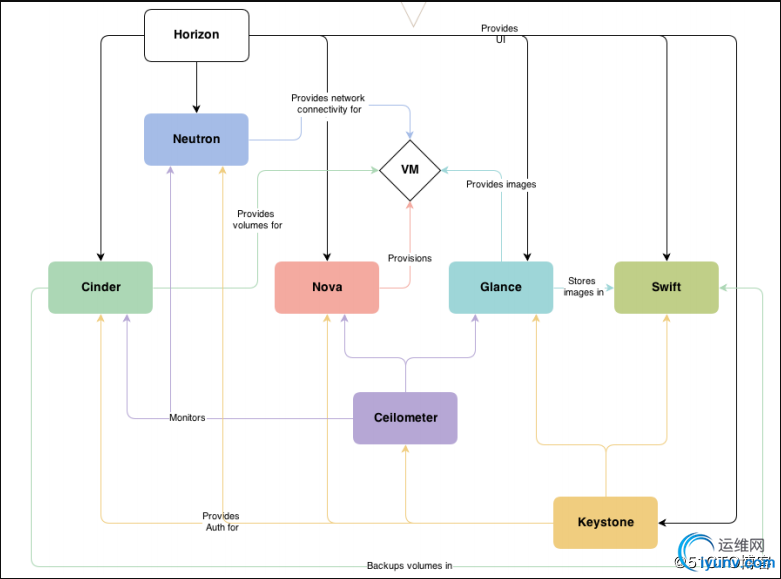

中间菱形是虚拟机，围绕 VM 的那些长方形代表 OpenStack 不同的模块（OpenStack 叫服务，后面都用服务这个术语），下面来分别介绍。

　　Nova：管理 VM 的生命周期，是 OpenStack 中最核心的服务。
　　Neutron：为 OpenStack 提供网络连接服务，负责创建和管理L2、L3 网络，为 VM 提供虚拟网络和物理网络连接。
　　Glance：管理 VM 的启动镜像，Nova 创建 VM 时将使用 Glance 提供的镜像。
　　Cinder：为 VM 提供块存储服务。Cinder 提供的每一个 Volume 在 VM 看来就是一块虚拟硬盘，一般用作数据盘。
　　Swift：提供对象存储服务。VM 可以通过 RESTful API 存放对象数据。作为可选的方案，Glance 可以将镜像存放在 Swift 中；Cinder 也可以将 Volume 备份到 Swift 中。
　　Keystone：为 OpenStack 的各种服务提供认证和权限管理服务。简单的说，OpenStack 上的每一个操作都必须通过 Keystone 的审核。
　　Ceilometer：提供 OpenStac k监控和计量服务，为报警、统计或计费提供数据。
　　Horizon：为 OpenStack 用户提供一个 Web 的自服务 Portal。
2.OpenStack的核心服务
　　Nova 管理计算资源，是核心服务。
Neutron 管理网络资源，是核心服务。
Glance 为 VM 提供 OS 镜像，属于存储范畴，是核心服务。
Cinder 提供块存储，VM怎么也得需要数据盘吧，是核心服务。
Swift 提供对象存储，不是必须的，是可选服务。
Keystone 认证服务，没它 OpenStack 转不起来，是核心服务。
Ceilometer 监控服务，不是必须的，可选服务。
Horizon 大家都需要一个操作界面吧。

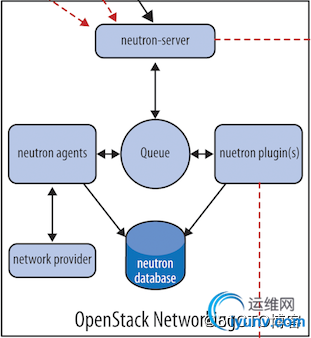

　　在 Logical Architecture 中，可以看到每个服务又由若干组件组成。
以 Neutron 为例，包含

　　Neutron Server、Neutron plugins 和 Neutron agents
Network provider
消息队列 Queue
数据库 Neutron Database
　　上面是 Logical Architecture，描述的是 Neutron 服务各个组成部分以及各组件之间的逻辑关系。
而在实际的部署方案上，各个组件可以部署到不同的物理节点上。
　　OpenStack 本身是一个分布式系统，不但各个服务可以分布部署，服务中的组件也可以分布部署。
这种分布式特性让 OpenStack 具备极大的灵活性、伸缩性和高可用性。
