手把手教你安装OpenStack——Ocata安装指南（下）

踏雪寻梅

　　接手把手教你安装OpenStack——Ocata安装指南（上）
　　五、网络服务
　　安装并配置控制节点
　　1、前提条件
　　创建数据库，与之前类似：

　　$ mysql -u root -p
　　MariaDB [(none)] CREATE DATABASE neutron;
　　MariaDB [(none)]> GRANT ALL PRIVILEGESON neutron.* TO 'neutron'@'localhost'
　　IDENTIFIED BY 'NEUTRON_DBPASS';
　　MariaDB [(none)]> GRANT ALL PRIVILEGESON neutron.* TO 'neutron'@'%'
　　IDENTIFIED BY 'NEUTRON_DBPASS';

　　获取admin权限：

　　$ . admin-openrc

　　创建服务认证：
　　创建neutron用户

　　$ openstack user create --domain default --password-prompt neutron

　　给neutron添加admin角色：

　　$ openstack role add --project service --user neutron admin

　　创建neutron服务实体：

　　$ openstack service create --name neutron
　　--deion "OpenStack Networking" network

　　创建网络服务API端口：

　　$ openstack endpoint create --region RegionOne
　　network public http://controller:9696
　　$ openstack endpoint create --region RegionOne
　　network internal http://controller:9696
　　$ openstack endpoint create --region RegionOne
　　network admin http://controller:9696

　　2、配置网络选项
　　选项1：部署一个最简单的网络，仅支持实例和公共网络的连接。
　　选项2：在选项1的基础上，增加了3层服务，支持实例连接到私有网络。
　　这里我们选择选项2，选项2的部署包括选项1。
　　在控制节点上进行以下操作：
　　安装组件

　　# yum install openstack-neutron openstack-neutron-ml2
　　openstack-neutron-linuxbridge ebtables

　　配置服务器组件
　　编辑/etc/neutron/neutron.conf文件，并完成以下配置：
　　在[database]选项中，配置数据库连接：

　　[database]
　　# ...
　　connection=mysql+pymysql://neutron:NEUTRON_DBPASS@controller/neutron

　　替换掉NEUTRON_DBPASS密码。注释掉或者删除[database]其他参数。
　　在[DEFAULT]选项中，开启ML2插件，路由服务以及overlapping IP地址，配置消息队列连接：

　　[DEFAULT]
　　# ...
　　core_plugin=ml2
　　service_plugins=router
　　allow_overlapping_ips=true
　　transport_url=rabbit://openstack:RABBIT_PASS@controller

　　替换掉RABBIT_PASS
　　在[DEFAULT]选项和[keystone_authtoken]选项中，配置认证服务连接

　　[DEFAULT]
　　# ...
　　auth_strategy=keystone
　　[keystone_authtoken]
　　# ...
　　auth_uri=http://controller:5000
　　auth_url=http://controller:35357
　　memcached_servers=controller:11211
　　auth_type=password
　　project_domain_name=default
　　user_domain_name=default
　　project_name=service
　　username=neutron
　　password=NEUTRON_PASS

　　替换掉NEUTRON_PASS
　　注释或删除[keystone_authtoken]中的其他选项。
　　在[DEFAULT]和[nova]选项中，配置网络来通知计算机网络拓扑的变换：

　　[DEFAULT]
　　# ...
　　notify_nova_on_port_status_changes=true
　　notify_nova_on_port_data_changes=true
　　[nova]
　　# ...
　　auth_url=http://controller:35357
　　auth_type=password
　　project_domain_name=default
　　user_domain_name=default
　　region_name=RegionOne
　　project_name=service
　　username=nova
　　password=NOVA_PASS

　　替换掉NOVA_PASS
　　在[oslo_concurrency]选项中，配置锁定地址：

　　[oslo_concurrency]
　　# ...
　　lock_path=/var/lib/neutron/tmp

　　配置ML2
　　编辑/etc/neutron/plugins/ml2/ml2_conf.ini文件，在ml2选项中，开启flat，VLAN，以及VXLAN网络：

　　[ml2]
　　# ...
　　type_drivers=flat,vlan,vxlan

　　开启VXLAN私有网络：

　　[ml2]
　　# ...
　　tenant_network_types=vxlan

　　开启桥接和2层机制

　　[ml2]
　　# ...
　　mechanism_drivers=linuxbridge,l2population

　　Linux桥接代理仅支持VXLAN覆盖网络，开启端口安全扩展驱动：

　　[ml2]
　　# ...
　　extension_drivers=port_security

　　在选项中；配置公共虚拟网络作为扁平网络：

　　[ml2_type_flat]
　　# ...
　　flat_networks=provider

　　为私有网络配置VXLAN网络识别范围

　　[ml2_type_vxlan]
　　# ...
　　vni_ranges=1:1000

　　在[securitygroup]选项中，开启ipset增加安全组规则的高效性；

　　[securitygroup]
　　# ...
　　enable_ipset=true

　　配置Linux 桥接代理
　　编辑/etc/neutron/plugins/ml2/linuxbridge_agent.ini文件
　　在[linux_bridge]选项中，映射公共虚拟网络到公共物理网络接口；

　　[linux_bridge]
　　physical_interface_mappings=provider:PROVIDER_INTERFACE_NAME

　　将PROVIDER_INTERFACE_NAME替换为公共网络网卡名字
　　在选项中，开始VXLAN覆盖网络，配置物理网络的IP地址，启用L2。

　　[vxlan]
　　enable_vxlan=true
　　local_ip=OVERLAY_INTERFACE_IP_ADDRESS
　　l2_population=true

　　将OVERLAY_INTERFACE_IP_ADDRESS替换为管理网络IP地址，即控制节点IP。（没有配置管理网络）
　　在[securitygroup]选项中，启用安全组并配置Linux桥接iptables防火墙驱动；

　　[securitygroup]
　　# ...
　　enable_security_group=true
　　firewall_driver=neutron.agent.linux.iptables_firewall.IptablesFirewallDriver

　　配置3层代理
　　编辑/etc/neutron/l3_agent.ini文件
　　在[DEFAULT]选项中，配置Linuxbridge驱动接口

　　[DEFAULT]
　　# ...
　　interface_driver=linuxbridge

　　配置DHCP代理
　　编辑/etc/neutron/dhcp_agent.ini文件
　　在[DEFAULT]选项中，配置inuxbridge驱动接口，DHCP驱动并启用隔离元数据，这样在公共网络上的实例就可以通过网络来访问元数据

　　[DEFAULT]
　　# ...
　　interface_driver=linuxbridge
　　dhcp_driver=neutron.agent.linux.dhcp.Dnsmasq
　　enable_isolated_metadata=true

　　配置元数据代理
　　在[DEFAULT]选项中，配置元数据主机和共享密码

　　[DEFAULT]
　　# ...
　　nova_metadata_ip=controller
　　metadata_proxy_shared_secret=METADATA_SECRET

　　替换METADATA_SECRET为合适的密码
　　配置计算服务来使用网络
　　编辑/etc/nova/nova.conf文件
　　在[neutron]选项中，配置连接参数，启用元数据代理，配置密码：

　　[neutron]
　　# ...
　　url=http://controller:9696
　　auth_url=http://controller:35357
　　auth_type=password
　　project_domain_name=default
　　user_domain_name=default
　　region_name=RegionOne
　　project_name=service
　　username=neutron
　　password=NEUTRON_PASS
　　service_metadata_proxy=true
　　metadata_proxy_shared_secret=METADATA_SECRET

　　替换NEUTRON_PASS，METADATA_SECRET
　　3、完成安装
　　建立符号链接

　　# ln -s /etc/neutron/plugins/ml2/ml2_conf.ini /etc/neutron/plugin.ini

　　上传数据库

　　# su -s /bin/sh -c "neutron-db-manage --config-file /etc/neutron/neutron.conf
　　--config-file /etc/neutron/plugins/ml2/ml2_conf.ini upgrade head" neutron

　　重启计算API服务

　　# systemctl restart openstack-nova-api.service

　　启动网络服务并配置开机启动

　　# systemctl enable neutron-server.service
　　neutron-linuxbridge-agent.service neutron-dhcp-agent.service
　　neutron-metadata-agent.service
　　# systemctl start neutron-server.service
　　neutron-linuxbridge-agent.service neutron-dhcp-agent.service
　　neutron-metadata-agent.service

　　对于网络选项2，也要启用3层服务

　　# systemctl enable neutron-l3-agent.service
　　# systemctl start neutron-l3-agent.service

　　安装并配置计算节点1、安装组件

　　# yum install openstack-neutron-linuxbridge ebtables ipset

　　配置公共组件
　　编辑/etc/neutron/neutron.conf文件
　　在[database]中，注释掉任何的连接，因为计算节点不直接连接数据库。
　　在[DEFAULT]，配置消息队列连接

　　[DEFAULT]
　　# ...
　　transport_url=rabbit://openstack:RABBIT_PASS@controller

　　替换RABBIT_PASS
　　在[DEFAULT]和[keystone_authtoken]选项中

　　[DEFAULT]
　　# ...
　　auth_strategy=keystone
　　[keystone_authtoken]
　　# ...
　　auth_uri=http://controller:5000
　　auth_url=http://controller:35357
　　memcached_servers=controller:11211
　　auth_type=password
　　project_domain_name=default
　　user_domain_name=default
　　project_name=service
　　username=neutron
　　password=NEUTRON_PASS

　　替换NEUTRON_PASS密码
　　在[oslo_concurrency]选项中，配置锁定路径

　　[oslo_concurrency]
　　# ...
　　lock_path=/var/lib/neutron/tmp

　　在计算节点上配置网络选项2
　　配置Linux桥接代理
　　编辑/etc/neutron/plugins/ml2/linuxbridge_agent.ini文件
　　在[linux_bridge]部分，映射公共虚拟网络到公共物理网络接口：

　　[linux_bridge]
　　physical_interface_mappings=provider:PROVIDER_INTERFACE_NAME

　　把PROVIDER_INTERFACE_NAME替换为物理网卡名字。
　　在[vxlan]部分，启用VXLAN覆盖网络，配置物理网络IP地址，启用l2_population：

　　[vxlan]
　　enable_vxlan=true
　　local_ip=OVERLAY_INTERFACE_IP_ADDRESS
　　l2_population=true

　　在[securitygroup]部分，启用安全组并配置Linux桥接iptables防火墙驱动：
　　[securitygroup]
　　# ...
　　enable_security_group=true
　　firewall_driver=neutron.agent.linux.iptables_firewall.IptablesFirewallDriver
　　为计算节点配置网络服务：
　　编辑/etc/nova/nova.conf文件
　　在[neutron]部分，配置连接参数；

　　[neutron]
　　# ...
　　url=http://controller:9696
　　auth_url=http://controller:35357
　　auth_type=password
　　project_domain_name=default
　　user_domain_name=default
　　region_name=RegionOne
　　project_name=service
　　username=neutron
　　password=NEUTRON_PASS

　　替换NEUTRON_PASS
　　完成安装
　　重启计算服务：

　　# systemctl restart openstack-nova-compute.service

　　启动Linux桥接代理并配置开机启动：

　　# systemctl enable neutron-linuxbridge-agent.service
　　# systemctl start neutron-linuxbridge-agent.service

　　验证操作
　　获取admin权限

　　$ . admin-openrc

　　列出加载的扩展来验证neutron-server是否成功运行：

　　$ openstack extension list --network

　　验证网络：

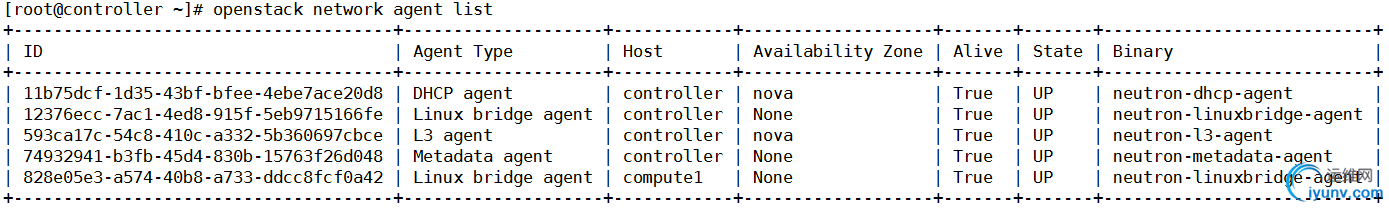

　　在控制节点上，列出所有的代理：

　　$ openstack network agent list

　　输出应该是4个控制节点上的代理和一个计算节点上的代理。
　　六、Dashboard
　　安装和配置
　　验证操作
　　安装并配置组件
　　安装相关包

　　# yum install openstack-dashboard

　　编辑/etc/openstack-dashboard/local_settings文件，修改以下配置
　　注：以下的配置大部分在原配置文件中都包括，修改即可，不要直接添加。
　　配置dashboard在控制节点上使用OpenStack服务：

　　OPENSTACK_HOST="controller"

　　允许主机连接到dashboard：

　　ALLOWED_HOSTS=['*,]

　　*表示允许所有主机连接dashboard，在生产环境中不建议这样做。
　　配置memcached存储服务：

　　SESSION_ENGINE='django.contrib.sessions.backends.cache'
　　CACHES={
　　'default':{
　　'BACKEND':'django.core.cache.backends.memcached.MemcachedCache',
　　'LOCATION':'controller:11211',
　　}
　　}

　　启用认证API版本3

　　OPENSTACK_KEYSTONE_URL="http://%s:5000/v3"%OPENSTACK_HOST

　　启用域支持：

　　OPENSTACK_KEYSTONE_MULTIDOMAIN_SUPPORT=True

　　配置API版本：

　　OPENSTACK_API_VERSIONS={
　　"identity":3,
　　"image":2,
　　"volume":2,
　　}

　　配置default作为用户通过dashboard创建的默认的域：

　　OPENSTACK_KEYSTONE_DEFAULT_DOMAIN="default"

　　配置user作为用户创建的默认的角色：

　　OPENSTACK_KEYSTONE_DEFAULT_ROLE="user"

　　可选的，可以配置时区：

　　TIME_ZONE="TIME_ZONE"

　　替换掉TIME_ZONE，这里替换为：Asia/chongqing
　　完成安装：
　　重启web服务器以及会话存储服务：

　　# systemctl restart httpd.service memcached.service

　　验证操作：

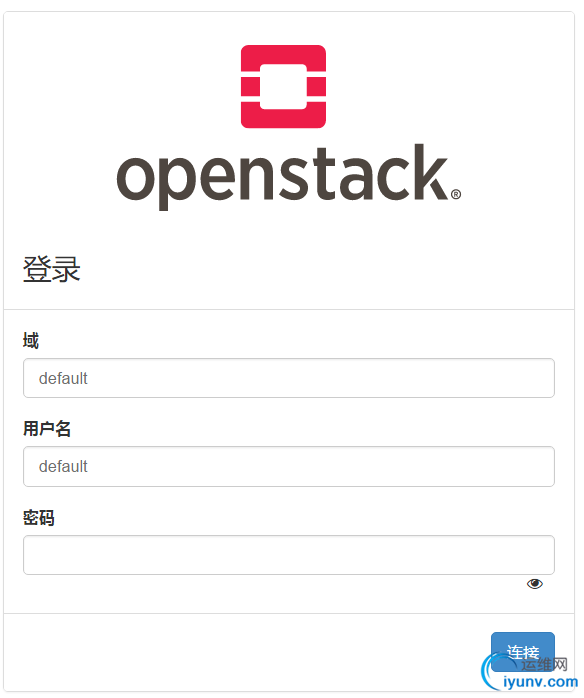

　　使用浏览器连接http://controller/dashboard，如果无法连接，那么就将controller替换为IP地址。如下图；

　　使用admin或者demo用户和default域认证，如下图，登录成功：
