第三章 基本概念 现在你已经了解了HA的相关组件，现在来讨论下HA群集的一些基本概念： 搭建过vSphere的人都知道群集内可以包括多个主机，群集能够很好的收集资源信息，资源可以被vSphere的DRS(资源动态分布功能)划分到不同的资源池中，或者用来增加HA的可靠性。 在vSphere 5.0中，涉及到HA的很多地方都有更改，例如，使用一个HA群集包括两种类型的节点，节点可以是一个主节点，一个次节点，并允许群集扩展到32台主机，这个概念是依赖于AAM，FDM已经完全改变了这个游戏规则，并删除了整个概念的主要和次要节点。（更详细的（AAM）节点机制，我们请您去查看《vSphere 4.1 HA and DRS Technical Deepdive》，在http://virtualbox.blog./531002/1127451这里也对vSphere 4.1的HA机制进行了描述） 另一个非常重要的设计是关于主HA节点，也就是说，每个群集最大5个主节点，这些节点是HA实现的核心，发生故障时至少有一个主节点能继续工作，否则虚拟机不可能重新启动，从体系结构来看，至少有一个驱动程序需要被重新写入HA。 在vSphere 5.0架构中介绍了主/备的HA agent，除开网络分区域，我们等下讨论，这里群集中只有一个主HA agent，其它的agent都可以作为主HA agent，主agent负责监控虚拟机的健康状况，如果虚拟机出现故障就重新启动它，备的HA agent负责转发主HA agent的信息，并重新启动主HA agent指定的虚拟机。还有另外一个关于HA agent的改动，无论作为主HA agent还是备agent，都具备虚拟机/app的监控功能，类似AAM的功能，是vpxa功能的一部分。 主agent如前所述，主agent主要负责跟踪虚拟机的状态，在适当的时候采取行动。在正常的情况下，一个群集里只有一个主agent，我们接下来也会讨论一个集群中存在多个主agent的场景，但现在我们来谈谈一个群集一个主agent的情况，主会负责声明虚拟机的配置数据文件的“所有权“。
基本设计原则 为了最大限度的在出现故障时增加虚拟机的启动机会，我们建议屏蔽群集上的不相关的数据存储，尽管共享存储可以在不同的群集中提供服务，但从管理角度来说会增加架构的复杂度。
这不是全部的职责，HA master还负责与vCenter交换状态信息，这意味着，它不仅可以接收，还可以反馈信息给vCenter，当主机出现故障，HA master会启动主机上的虚拟机，你可能马上想问，当master故障时发生了什么，或者通俗的说，哪一个主机将会成为master，是在什么时候发生的？
选举 每当agent不能在网络中与master联系上，一组HA agents就会去选举出master，当群集首次启用HA或者当群集内有已经运行的主机时，master选举由此发生： - 故障
- 网络划分或者隔离
- 与vCenter Server的连接断开
- 当HA重新配置时
HA的选举大约需要15秒，使用UDP协议，当在选举的时候，HA不会对故障做出反应，一旦master选举出来，将检测处理选举之前和选举期间的故障，选举的过程简单但强大， 能够连接上共享数据存储的主机都可能被选中成为master，如果两个或者更多个主机连接着同样数量的共享数据存储，有最高Managed Object Id的会被选中，对于某个主机，主机的HA状态将显示在“摘要“选项卡，这包括如图7所示的作用，其中主机为master主机。 当master被选举出来，每个slave在管理网络中建立一个安全、加密、TCP协议连接到master，这个连接是基于SSL的，在这里强调一件事，当主选出时，除非重新需要选择master，否则slaves不互相通信。
图7：master agent
如前所述，Master当选时，它会尝试获取所有的数据存储，它可以直接访问或者通过代理连接上slave，它通过锁定一个现有集群的数据存储上的一个文件称为“protectedlist“，Master将尝试使用自己的权限，发现网络中的任何数据存储，它会定期重试，知道它没有该权限。 文件路径 /<root of datastore>/.vSphere-HA/<cluster-specific-directory>/protectedlist <cluster-specific-directory>建立 <uuid of vCenter Server>-<number part of the MoID of the cluster>-<random 8 char string>-<name of the host running vCenter Server> master使用protectedlist文件存放在目录中，它用来追踪HA保护的虚拟机，把它叫做目录可能有些夸张，它存放着受保护的虚拟机列表，它包含着虚拟机的CPU预留及内存开销信息，master可以访问群集上所有的虚拟机的信息，图8是一个数据存储的清单文件
图8 protectedlist
现在我们知道master锁定一个文件在数据存储上，这个文件存储着目录清单的详细信息，当主机被隔离或者发生故障时会发生什么列？如果master故障，答案很简单，锁定的文件将会过期无效，新的master将会在数据存储上锁定新的文件。 如果master被隔离，这种情况略有不同，虽然结果是类似的。 master将解除锁定，以确保选举出新的master，它能够使得HA保护的虚拟机读取到该文件，如果master在某一时刻出现故障，它将会被孤立，虚拟机的重新启动也会被延迟，只道选出新的master，在类似这样的一个场景里，准确的重新启动虚拟机比短暂的延迟更重要。 让我们假设一下master只是发生故障，接下来将会发生什么，slaves怎样知道master发生故障，vSphere 5.0使用网络的点对点心跳检测机制，如果slaves在网络中没有收到了master发出的心跳信息，slaves将会选举出新的master，新的master将读取所需信息，将会在10秒内执行虚拟机的重新启动，更多的过程我们将在第四章节讨论。 重新启动虚拟机并非master的唯一职责，它还负责slaves主机的状态监控和报告这种状态到vCenter，如果slave出现故障或者与管理网络孤立，master将决定哪些虚拟机必须要重新启动，当虚拟机重新启动，master还负责确定虚拟机的分布位置，它使用一个布局引擎，会尽量把重新启动的虚拟机均匀的分布在所有可用的主机上。 所有这方面的责任都非常重要，但没有机制来检测slave的故障，那么master也是起不到作用的，就像slave从master接收检测信号，master从slave接收检测信号，这样他们就知道彼此活着。
slavesslaves相对master责任大幅减少，slave监视正在运行的虚拟机，并把这个状态告诉master slave还会通过心跳检测来检测master的健康状况，如果master变得不可用，slave将会发起和参与master的选举，最后，slave将会发送心跳检测给master，使得master和slave之间正常通信。所有的通信都是点对点方式，而非多播方式。 图9：slave agent
master和slave用到的文件不光是存储状态，并且可以作为一种沟通机制，我们已经看到protectedlist文件（图8），用来存储受保护的虚拟机列表，现在，我们将讨论master和slave所建立的文件，远程文件是存储在共享存储上，本地文件是直接存储在主机上。 Remote Files 每个开启的虚拟机在每个主机上存储着“poweron”文件，（图8可以看到），应该指出的是，因为master也承载着虚拟机，它同样会创建一个“poweron”文件 这个文件的命名方案如下： host-<number>-poweron “poweron”文件不只是用来跟踪虚拟机的电源接通状态，这个文件还被slave用来在管理网络隔离时通知maste信息，最上面一行表示0或者1，A 0表示没有隔离，A 1表示隔离，master将会告诉vCenter主机隔离的信息。
本地文件 正如前面提到的，主机的HA在配置时，主机将存储所在群集的相关信息。 图10 ：本地存储信息
每个主机，包括master，都将数据存储在本地，本地存储的数据中有很重要的状态信息，也就是说，包括虚拟机到主机的兼容性矩阵、群集配置信息和主机成员名单，此信息保存在本地的每个主机上，更新的信息将由vCenter发送到每个master上，并由master发送给slaves，警告我们希望你们最好不要去碰这些文件——我们强烈建议您不要对其进行修改，我们将解释它们是如何使用的。 - clusterconfig-这个文件是直接可读文件，它包括了集群的详细配置信息
- vmmetadata（5.1或者更高）或compatlist(5.0)-这个不是直接可读文件，它包括HA所保护的虚拟机的兼容性信息矩阵，该清单是主机和虚拟机的兼容词典
- fdm.cfg-此文件包含着配置设置的记录，例如，记录日志和系统日志的详细信息都存储在这里
- hostlist-群集中的主机列表，包括主机名，IP地址，MAC地址，和心跳数据。
心跳检测 我们已经在这一章节提到过几次，这个重要的机制值得我们了解：心跳检测，心跳检测时HA用来检测master是否活着的机制，vSphere 5.0关于心跳检测的介绍，不仅没有对心跳检测有大的改动，另外还添加了心跳检测机制的介绍，首先让我们讨论下传统网络的信号检测。
网络心跳检测 在vSphere 5.0介绍中众所周知的心跳检测有了一些改变，vSphere 5.0不再使用主要和次要节点的概念，也没有数以百计的心跳组合，在vSphere 5.0中，每个slave将会发送一个心跳，master则发送心跳给每个slave，这是点对点的通信，对比vSphere 4.1或者更早期的多播都已经不再使用，这些心跳在默认情况下每秒发送一次。 当slave接收不到任何来自master的心跳，它会尝试判断master是否被隔离，我们也将会在本章讨论更详细的“状态”信息。
基本设计原则 网络检测信号是确定主机状态的关键，确保管理网络的高度灵活性，以保证正确的状态信息。
数据存储心跳 在vSphere 5.0之前，大家都知道，管理网络被隔离，虚拟机会一直尝试重新启动，但虚拟机实际仍然在主机上正常启动，这样给主机带来了不必要的压力。而数据存储心跳的引入，可以缓解这个压力，以增加HA的弹性，防止不必要的重新启动尝试。
数据存储检测信号使主更加正确地判断管理网络主机不可达的状态。新的数据存储心跳机制不仅仅在master和slaver网络断开的情况下使用，数据存储心跳机制无论在主机故障还是网络分区/隔离的情况下生效。通过“poweron”文件，隔离将被确认，正如前面所说，当主机被隔离的时候我们需要更新主机信息，如果没有“poweron”文件，就没有办法去验证隔离主机，所以这一点要清楚！在这两个文件的检测结果的基础上，master会采取适当的行动，如果master确定一台主机出现故障（无数据存储心跳），master将会重新启动故障主机上的虚拟机，如果master确定slave被隔离或者分区，它只会采取合适的行动，master开始出发隔离相应，重新启动断电/关闭的虚拟机，我们会在第4章中更详细的讨论这个。 默认情况下，HA会选择2个数据存储心跳——这个选出的的数据存储在所有的主机上有效，或者在尽可能多的主机上有效，虽然我们可能需要预先配置（das.heartbeatDsPerHost）来允许连接更多的数据存储，但我们建议默认配置应该满足大多数的情况，除了第四部分会讲到的扩展群集环境。 在选择存储过程中，推荐VMFS优先级高于NFS，并尽量选择不同的LUN或者NFS服务器进行数据备份，如果必要，你还可以自己选择心跳数据存储。然而，我们建议让vCenter来处理这项“包袱”，也就是说让vCenter使用选择算法来选择所有主机的心跳的数据存储，当然，不是所有的主机都可以被vCenter选择为心跳数据存储，只有那些vCenter可以识别的。在主机地理位置分散的情况下，建议手动选择心跳数据存储，以确保每一个站点至少有个本地站点的心跳数据存储，这种情况会在这本书的第四部分详细介绍。
基本设计原则 在城域集群/地理位置分散的群集，我们建议您设定的最小数量的心跳数据存储要到4个。建议为每个站点手动选择本地心跳数据存储。

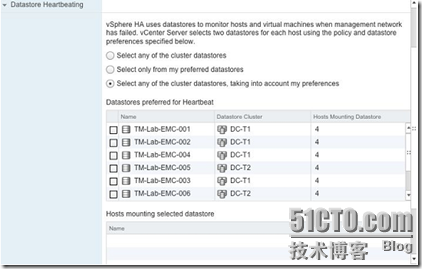

图11：选择心跳数据存储
现在的问题就产生了，准确的说，这么多的数据存储，哪一个是用来检测此心跳信号列？让我们来回答，当数据存储第一次用于数据存储心跳时，我们这个时候看下图12，vSphere的Monitor监控中选项卡中显示了群集的广泛信息。例如心跳选项就显示了正使用那些心跳数据存储。 图12 确认心跳数据存储
心跳机制是怎样工作的了？在基于块的存储环境中HA利用现有的VMFS文件系统机制，该机制使用了所谓的“心跳区域”被更新，只要打开该文件。在VMFS数据存储，HA会简单地检查是否已更新的心跳地区。为了更新数据存储心跳区域，主机需要卷上至少有一个打开的文件。 HA确保有至少有一个文件打开此卷上创建一个文件，专门用于数据存储检测信号。换句话说，每一个主机文件被创建在所指定的检测信号数据存储，如在图13中示出。这个文件的的命名方案如下： host-<number>-hb
图13 心跳文件
在NFS数据存储，每个主机将写每5秒一次心跳文件，确保该主机将能够检查主机的状态。master将只是通过验证检查时间戳的文件的改变。 要认识到，在一个聚合的网络环境的情况下，数据存储检测信号的有效性将取决于对故障的类型。例如，网卡故障可能会影响网络和数据存储检测信号。 无论出于何种原因，如果数据存储或NFS共享变得不可用，或从集群中删除，HA会检测到这一点，检测机制会选择一个新的数据存储或NFS共享。
基本设计原则 数据存储心跳增加了HA的弹性，但是不是最终目的，在网络环境中，由于使用数据存储检测心跳信号，一个网卡的故障可能会导致网络和存储都不可用。
隔离和分区对比 我们已经简要的谈到过它，现在我们来仔细看这个问题，在vSphere 5.0的HA中，一个新的群集节点可以被称为存在分区，怎样准确的说是一台主机是分区而不是隔离？在此之前我们会解释，管理员会观察master报告的状态信息以及特征信息 首先，从管理员的角度来看，两个主机被认为划分了区域，如果他们可以操作，但是管理网络不可达，此外，一台主机是隔离的，不能被HA管理网络上的检测包发现，IP地址被隔离也不能ping通。也有可能这这一时间多台主机被分离，这就是我们所说的主机被分开，但它们之间的管理网络可以通信，网络分区可能会设计到两个以上的分区，但通常这种情况很少。 现在，从FDM的角度考虑，当任何一个FDM不能再网络中联系上master，它们会选举出新的master，所以，当网络的分区存在，选举将会发生，这样当主机发生故障或者网络被隔离时，才会对受影响的虚拟机采取适当的行动，图14西南是了隔离和分区会出现的可能方式。
图14 隔离对比分区
如果群集分区为多个子网，每个分区都选举出自己的master，意思是如果你有4个网络分区，你就有4个master，如果网络划分区分正确，4个分区都能起到接管群集的作用，应该指出的是master可以要求负责不同分区的虚拟机，如果发生这种情况，虚拟机出现故障，master将通过数据存储心跳接收到相关信息。 在HA架构中，无论主机是否分区，master都要报告相关情况，所以，在上面的例子中，host ESXi-01上的master将要报告ESXi03和ESXi04的分区，同时host04上的master也将要报告ESXi01和ESXi02的分区，当分区发生，vCenter将依照准则报告给其中一个master。
一个master无法通过管理网络与主机通信，它会报告该主机被分区或者隔离，主机通过数据存储管道到该主机的数据存储心跳，master不能单独区别这两种孤立和隔离状态，只有主机主动告诉master它被隔离。 这里就留下一个问题，当出现故障，master怎样区分主机是被分区还是隔离? 当master停止从slave接收网络心跳，它会检查主机在接下来15S的活跃度，在宣布主机出现故障之前，如果主机已经出现故障或没有检测到活动状态，主机将进行验证，首先，主机是否仍然进行数据存储心跳，其次，master会ping管理网络的主机IP地址，如果两项都否定，那么宣布主机出现故障，这并不意味着主机PSOD’ed,它可能是网络不可用，包括存储网络，从管理员的角度来看主机隔离了，但不是从HA的角度，正如你所想到的，但是，也有各种其它“组合”的可能，下表就描述了这些组合的状态信息。 表2 主机状态
HA会基于主机的各种状态触发行动，当主机标记为故障，将发起重新启动虚拟机的操作，当主机被标记为隔离，master会被重新选举。正如前面所提到的，当重新启动时这是相对vSphere 5.0之前版本的很大的一个改变，无论虚拟机或者主机的状态，一件事要记住，隔离响应是指，当隔离主机知道有个master，虚拟机将被关闭或者断电时，或者当隔离主机失去访问数据存储的虚拟机，它就有了虚拟机的所有权。 例如，如果一个主机上运行两台虚拟机，这两个虚拟机在不同的数据存储上，当主机被隔离后，主机将验证它是否可以访问这两台虚拟机的数据存储，如果可以，主机将验证master是否拥有这些数据存储，如果master不拥有这些数据存储，隔离响应将不被触发，将不会采取重新启动，如果主机不能访问数据存储，例如，在所有路径都断开的情况下，HA会触发隔离响应，以确保“原始”的虚拟机断电并安全的重启，这样做就可以避免“脑裂”splite-brain 重申的是，对比之前所有版本中的HA，这是一个很重大的变化，当master检测到主机故障或者被隔离，群集中其它的主机将仅仅收到重新启动虚拟机的需求，并且触发隔离响应，如果对隔离响应还不是很理解，不用担心，我们将在第四章深入讨论。

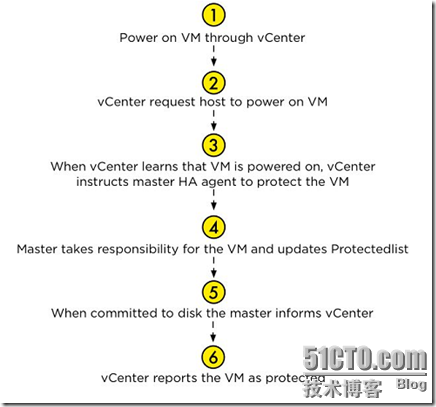

虚拟机保护 vSphere 5.0中虚拟机的保护方式已发生了重大的改变，在vSphere5.0版本之前，虚拟机保护使用VPXA同时通过VPXA的模块vmap通知AAM，在vSphere5.0中，虚拟机保护有好几层，但基本上是vCenter来负责，我们解释这个比较简单，但我们希望这块能够扩展更详细，以保证vCenter在保护虚拟机时，每个人都能够理解虚拟机对vCenter的依赖，我们想强调，这只适合保护虚拟机；虚拟机的重启什么都不需要vCenter。 当虚拟机的状态发生改变，vCenter将指挥master启用或者关闭对虚拟机的HA保护，不管怎样，只是当master承若过的磁盘状态发生改变时才保护。原因是这样的，当然，master故障会导致已存在内存的状态信息损坏，正如前面所指出的，这种状态存储在数据存储的“protectedlist”文件中。 当虚拟机的电源状态改变时，master将会告诉vCenter，这样用户就可以看见虚拟机的状态改变，也为其它程序如监控工具提供信息。 要澄清的是，我们保护虚拟机的工作流（图15）是通过vCenter来创建的。
图15 虚拟机保护流程
但是什么叫“解除保护”？当一个虚拟机的电源关闭，它将会从protectedlist中移除，我们在图16中证明了该工作流程。
图16 虚拟机接触保护工作流
|
