CCNA实验一：路由器的基本配置

relha

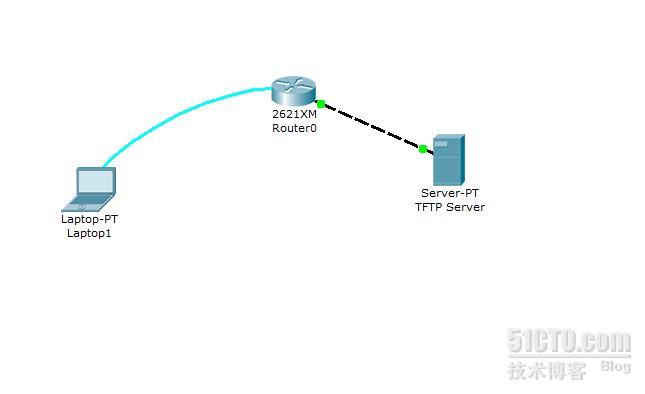

实验拓扑

1.设置密码:

2.配置路由器接口

3.show命令的使用:

1）R1#show flash         查看路由器flash中的内容，可查看IOS文件相关

2）R1#show running-config    查看路由器的运行配置

3）R1#show startup-config     查看路由器保存的配置，存放在NvRAM中

4）R1#show interfaces             查看路由器上所有端口的状态和信息

5）R1#show interfaces fastEthernet 0/0      查看路由器接口f0/0的信息

6）R1#show protocols

      R1#show ip interface brief

      查看路由器上所有端口的IP地址及端口状态的简要信息

7）R1#show version     查看路由器的IOS版本及配置寄存器的值

4.路由器IOS映像文件备份到TFTP Server

1）配置路由器的fastEthernet 0/0接口的IP地址，测试看能否与TFTP Server ping通

2）在路由器上使用show flash命令查看IOS 镜像的名称

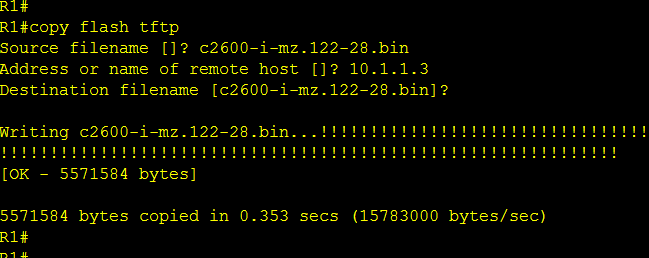

3）在路由器的特权模式下用copy flash tftp命令将flash中的IOS 文件拷贝到tftp服务器中

Source filename 为show flash中看到的文件

Address or name ofremote host 为TFTP Server 的地址

5.将原有的IOS镜像文件替换成新游的镜像文件，升级IOS，从TFTP Server 中将IOS镜像文件传递到flash中，这个过程会清空flash中的所有文件，需谨慎操作！！！

1）也是配置接口的ip，是其能与tftp服务器ping通

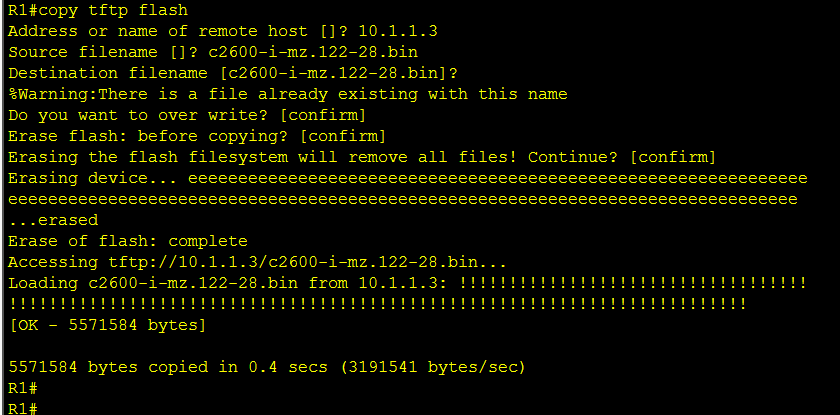

2）使用命令copy tftp flash

6.保存配置文件，使用tftp 服务器来备份配置文件

1）保存配置文件到本地路由器

       使用R1#copy  running-config startup-config命令

2）保存现有配置到tftp server

①仍是配置路由器接口，使与tftp server ping 通

②使用命令 R1#copy running-config tftp

7.破解路由器密码

1）2600 ，3600系列

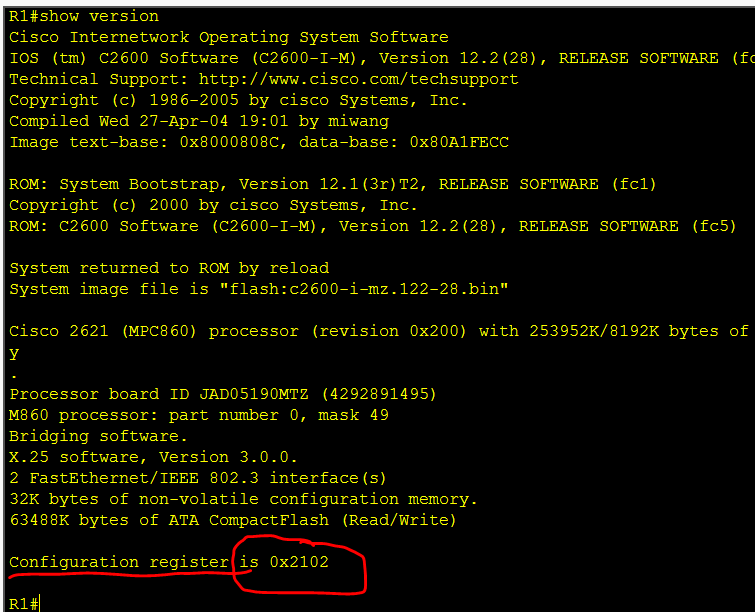

先查看config-regiter值，使用show version命令

Configuration register if 0x2102,是十六进制的，转换成二进制后就是

0010 0001 0000 0010

从右至左位数依次为0，1,2,3。。。。

将二进制中第六位改为1之后，对应十六进制就是0x2142，这是路由器就改为了从ROM中引导一个微型的IOS 文件，可以对密码进行删除操作，很帅的

操作步骤：

①重启路由器，60秒内按下ctrl+break键，进入rommon模式

②重启后进入就是微型IOS，可以删除密码

进入之后先copy startup-config running-config，然后在删除各个密码，然后再将引导值改为原来的0x2102，最后

Copy running-config startup-config来保存配置文件，重启路由器进入即没有密码了。

这就是今天的实验，白天在实验室操作，回来在模拟器上回顾完成的。
