OpenStack利用puppet构建自动化部署环境

慧9建

0. 环境介绍
0.1 Puppet介绍
Puppet是一个基于Ruby，并使用GPLv2协议授权的开源软件，是一个C/S架构的配置管理工具，在中央服务器上安装puppet-server软件包（被称作Puppetmaster）。在需要管理的目标主机上安装puppet客户端软件（被称作PuppetClient）。

当客户端连接上Puppetmaster后，定义在Puppetmaster上的配置文件会被编译，然后在客户端上运行。每个客户端默认每半个小时和服务器进行一次通信，确认配置信息的更新情况。如果有新的配置信息或者配置信息已经改变，配置将会被重新编译并发布到各客户端执行。也可以在服务器上主动触发一个配置信息的更新，强制各客户端进行配置。如果客户端的配置信息被改变了，它可以从服务器获得原始配置进行校正。
目前，puppet作为企业运维自动化的重要工具被广泛地应用，对于openstack来说，通过puppet来实现自动化部署及节点添加，将会大大提高运维效率。


0.2 系统架构说明

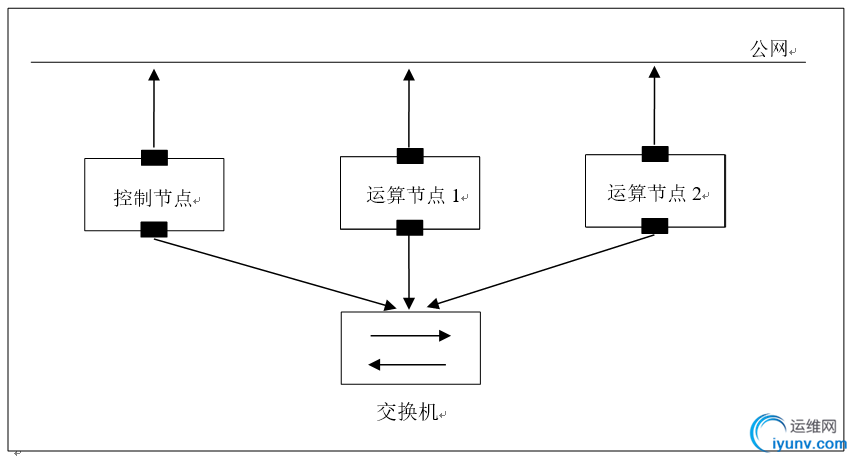

我们本次的puppet自动化部署实验在虚拟机中进行，使用3台虚拟机作为openstack的3个节点，具体架构如下：

如上图，3台虚拟机分别作为1个控制节点，其中用于运行除nova-compute之外的全部openstack组件服务，同时，该节点也是puppet的服务器端；其余两个节点作为openstack的运算节点。
每台虚拟机均配置了2个网卡，一个连接管理网络，一个是虚拟机内网，同时也用于openstack内部组件之前的通信。具体网络信息如下：
·控制节点：eth0：192.168.17.133
            eth1：10.120.17.133
·运算节点：eth0：192.168.17.134
            eth1：10.120.17.134
·运算节点：eth0：192.168.17.135
            eth1：10.120.17.135

0.3 puppet架构说明：

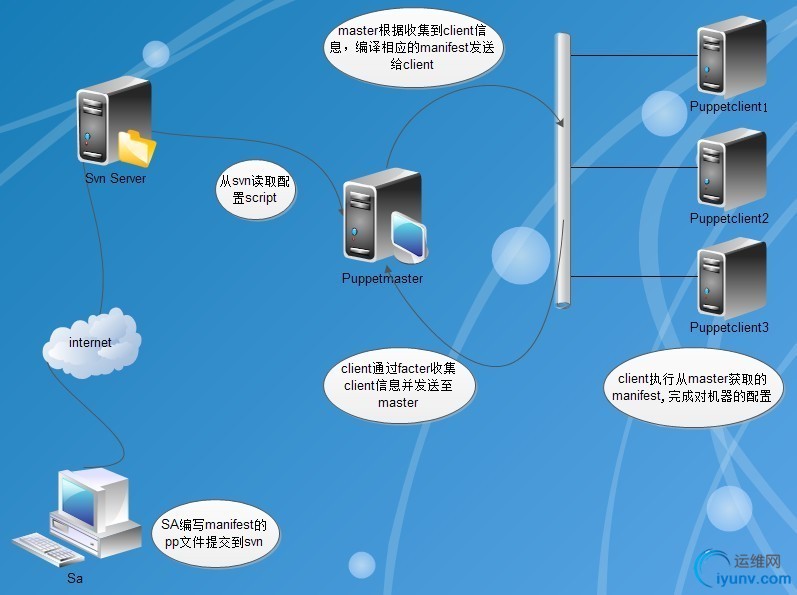

下图是一个比较常见且实用性较强的puppet配置架构：
图中1台机器作为puppet master，一台是SVN服务器，用于管理puppet配置所需的脚本等文件，其余3台则是puppet agent，即需要被部署的机器。

对于大型的商业应用来说，上面所示的架构显然不能满足企业对服务高可用的要求，所以企业往往会采用双SVN服务器及双puppet master的架构，下面是京东商城openstack自动化部署的架构图：

1. 系统准备

1.1 系统选型与安装
由于puppetlabs提供了基于Ubuntu的完全的puppet脚本，我们本次实验将使用Ubuntu12.04 server作为节点系统，等在Ubuntu上成功实现了自动化部署之后再对puppet脚本进行自定义的修改，实现在Debian上的部署。
值得注意的是：由于控制节点上既运行了openstack服务，也运行了puppetmaster服务器端，所以需要设置比较大的内存，同时应该预留一个空闲分区，用于nova-volume创建服务。


1.2 网络设置
在开始puppet部署之前，我们首先需要把各节点的网络部分完成，下面我们首先配置网卡部分：
# vi /etc/network/interfaces
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet static
  address192.168.17.133
  netmask255.255.255.0
  network192.168.17.0
  gateway192.168.17.1
auto eth1
iface eth1 inet manual
  upifconfig eth1 up从以上配置可知，我们需要把eth2启动起来，重启网络之后，我们使用ifconfig命令应该能看到eth2网卡的信息。
接下来是重要的一步，由于puppet的主客服务器之间的通信是通过FQDN来通信的，所以我们需要在各节点上设置/etc/hosts文件，使得各节点之间的puppet程序能正常通信。
# vi /etc/hosts
127.0.0.1                localhost.example.com.      localhost.example.com       localhost
192.168.17.133             node1.example.com.      node1.example.com       control-01
192.168.17.134             node2.example.com.      node2.example.com       compute-01
192.168.17.135             node3.example.com.      node3.example.com       compute-02

2. 部署puppet agent从节点
2.1 安装相关软件包
对于puppet来说，只要是安装了agent并注册进了puppetmaster端的节点都是可以被部署配置的。本例中，我们的控制节点既是puppetmaster服务器端，同时也部署了puppetagent，即控制节点可以为自己做自动化部署。
对于所有需要被管理的从节点，只需要安装puppet的agent端软件：
# apt-get install puppet augeas-tools

2.2 预先设置动态迁移环境
为了能在配置好的openstack集群中能使用动态迁移（LiveMigration）功能，我们需要预先在各节点中创建相关的用户和组，使得虚拟机动态迁移能顺利地进行，openstack在创建过程中会创建这些用户和组，但是我们这里直接指定用户或组的ID，使得各节点保持一致。
创建相关组：
# addgroup --system --gid 999 kvm
# addgroup --system --gid 998 libvirtd
# addgroup --system --gid 997 nova创建相关用户：
# adduser --system --home /var/lib/libvirt --shell/bin/false --uid 999 --gid 999 --disabled-password libvirt-qemu
# adduser --system --home/var/lib/libvirt/dnsmasq --shell /bin/false --uid 998 --gid 998--disabled-password libvirt-dnsmasq
# adduser --system --home /var/lib/nova--shell /bin/false --uid 997 --gid 997  --disabled-passwordnova
# adduser nova libvirtd

2.3 启用pluginsync插件
我们需要在所有的agent节点上启用pluginsync插件，并需要设置puppetmaster节点的hostname指向，使得节点间顺利通信。
# augtool<< EOF
  set/files/etc/puppet/puppet.conf/agent/pluginsync true
  set/files/etc/puppet/puppet.conf/agent/server node1.example.com
  Save
EOF

3. 部署puppet master控制节点
3.1 安装相关软件包
首先，需要安装puppetmaster相关软件包：
# apt-get install git
# apt-get install puppetmaster sqlite3libsqlite3-ruby libactiverecord-ruby rake接下来，使用gem工具安装puppetlabs的帮助工具：
# gem install puppetlabs_spec_helper

3.2 配置数据库
接下来，我们需要在master节点上开启storedconfig功能，并配置puppet使用的数据库类型，指向数据库存储位置。在这里我们使用的是sqlite数据库，所以我们将dbadapter设置为sqlite3，并指向默认的sqlite文件所在路径。
# augtool << EOF
  set/files/etc/puppet/puppet.conf/master/storeconfigs true
  set/files/etc/puppet/puppet.conf/master/dbadapter sqlite3
  set/files/etc/puppet/puppet.conf/master/dblocation /var/lib/puppet/server_data/storeconfigs.sqlite
  save
EOF

3.4 创建第一个manifest
接下来，我们创建一个用于测试的manifest，通过这个简单的manifest我们可以初步了解一下puppet部署脚本的语法，最重要的是，我们可以测试master节点agent节点的配置是否正确无误。
# vi /etc/puppet/manifests/site.pp
    node default {
          file{"/tmp/test.txt":
                mode => 600
          }
    }上面脚本内容是比较好理解的，表示我们需要部署/tmp/test.txt文件到所有的agent节点，并且该文件的权限设为600。


3.5 重启服务
接下来，我们需要重启master节点上的服务，第一次启动时puppet会自动创建所需的文件，包括一系列的证书文件等。
# /etc/init.d/puppetmaster restart

4. 使用测试
4.1 测试连接master节点
此时，我们可以在任意一个agent节点上使用命令行工具测试一下与master节点之间的通信是否正常。
# puppetd --test --server node1.example.com我们会看在如下报错信息：
Warning: peer certificate won't be verifiedin this SSL session
Info: Caching certificate for ca
...
Info: creating a new SSL certificaterequest for node1.example.com
Info: certificate Request fingerprint(md5): S2:D1:E3:U8:C8:C9:B6:61:86:D0
...
Exiting: no certificate found andwaitforcet is disabled

4.2 master节点签发证书
通过以上的报错信息，我们可以知道是由于master节点和agent节点之间的通信不能获得master节点签发的证书，所以我们需要用以下命令在puppetmaster节点上签发证书：
# puppetca sign -a此时，会有如下的信息：
Notice: Signed certificate request fornode1.example.com
Notice: Removing filePuppet::SSL::CertificateReguest node1.example.com at
...根据以上的信息，可以知道已经认证成功。
此命令表示接受全部的认证请求，但是在大型的部署环境中不建议这样的操作，我们可以使用puppetca--list命令查看所有需要认证的agent端，并根据需要签发认证。


4.3 部署测试
此时，master节点与agent节点已经认证成功了，以后的部署工作都不在需要签发证书了，只需要master端发出指令就能在所有的agent节点上实施部署。
在master节点上执行以下命令：
# puppet agent -vt --waitforcert 60此命令会向所有的agent节点推送部署信息，延时时间设置为60秒，由于我们之前已经通过了认证，所以执行该命令就开始部署了。
查看/tmp/test.txt文件是否存在，内容是否一致，查看文件的权限是不是之前设置的600。


5. 部署多节点OpenStack
5.1 配置openstack部署环境
在开始部署openstack模块之前，建议重启一下puppetmaster节点，主要是因为puppet自身的一些问题。
接下来，我们从Github上下载最新版本的puppetlabs-openstack模块到/etc/puppet/modules/openstack目录：
# cd /etc/puppet/modules
# git clone git://github.com/puppetlabs/puppetlabs-openstackopenstack注意：
git://github.com/puppetlabs/puppetlabs-openstack是puppetlabs针对openstack写的部署模块，由openstack社区及puppet进行维护，我们在下载之后需要做一些基本的改动，如节点IP，实例网络，是否设置组件HA等。
修改完成后，进入openstack目录，使用rake命令把openstack中所有的组件模块加载进来。
# cd openstack
     # rake modules:clone此时，我们的/etc/puppet/modules目录应该有如下模块：
# ls -al /etc/puppet/modules/
total 80
drwxr-xr-x 2 0  root root 4096Jun 19 11:55 .
drwxr-xr-x  6  root root 4096 Jun 19 11:46 ..
drwxr-xr-x  7  root root 4096 Jun 19 11:55 apt
drwxr-xr-x  7  root root 4096 Jun 19 11:54 concat
drwxr-xr-x  5  root root 4096 Jun 19 11:55 git
drwxr-xr-x  9  root root 4096 Jun 19 11:55 glance
drwxr-xr-x  6  root root 4096 Jun 19 11:55 horizon
drwxr-xr-x  9  root root 4096 Jun 19 11:55 keystone
drwxr-xr-x  7  root root 4096 Jun 19 11:54 memcached
drwxr-xr-x  9  root root 4096 Jun 19 11:55 mysql
drwxr-xr-x 1 1  root root 4096Jun 19 11:55 nova
drwxr-xr-x  7  root root 4096 Jun 19 11:54 openstack
drwxr-xr-x  9  root root 4096 Jun 19 11:55 rabbitmq
drwxr-xr-x  8  root root 4096 Jun 19 11:55 rsync
drwxr-xr-x  7  root root 4096 Jun 19 11:55 ssh
drwxr-xr-x  7  root root 4096 Jun 19 11:55 stdlib
drwxr-xr-x 1 0  root root 4096Jun 19 11:55 swift
drwxr-xr-x  5  root root 4096 Jun 19 11:55 sysctl
drwxr-xr-x  6  root root 4096 Jun 19 11:55 vcsrepo
drwxr-xr-x  8  root root 4096 Jun 19 11:55 xinetd接下来，我们将openstack的模块加入到manifest中：
# rm -f /etc/puppet/manifests/site.pp
# ln -s /etc/puppet/modules/openstack/examples/site.pp/etc/puppet/manifests/site.pp

5.2 部署openstack控制节点
至此，puppet的部署环境以及puppetlabs-openstack模块都已经全部配置完成，接下来我们开始部署openstack控制节点，在我们本次测试的环境中，openstack控制节点部署在puppetmaster节点上，即master节点同时也是agent节点。
# puppet agent -vt --waitforcert 60 --certnameopenstack_controller注意：
其中，“--certnameopenstack_controller”参数项指定的是本次部署的证书名，我们在master端可以查看签发证书请求来查看是否通过认证。
我们需要在master端再开一个终端，签发证书：
# puppetca sign -a证书签发之后就开始进行部署工作，我们需要等待一段时间，等部署完成后，我们就可以通过之前设置好的控制节点IP进入DashBoard查看详情。


5.3 部署openstack运算节点
在控制节点部署完成之后，我们就开始部署运算节点，按照我们的架构设计，我们会在3台主机上部署运算节点，即控制节点上也部署运算节点。
分别到各需要部署的节点主机上执行：
# puppet agent -vt --waitforcert 60--certname openstack_compute_node1
# puppet agent -vt --waitforcert 60--certname openstack_compute_node2
# puppet agent -vt --waitforcert 60--certname openstack_compute_node3
在puppetmaster端签发证书：
# puppetca sign -a运算节点的部署相对会比较快，所以我们大概只需要等待5分钟就能完成全部的部署工作。


5.4 OpenStack使用测试
5.4.1 配置客户端环境
在开始测试本次部署的openstack系统的正确性之前，我们需要配置一下客户端机器的环境，这里我们使用一台Ubuntu系统的PC客户机。
安装nova、glance、keystone等客户端软件包：
# apt-get install nova-common
# apt-get install glance-common
# apt-get install python-keystoneclient以上的软件安装完成后，就需要我们配置一些用于认证的信息，即我们客户端需要指定keystone并发送请求，得到keystone的认证之后才能查看openstack云中的信息。
我们编辑客户端用户的.bashrc文件，指定所需的认证信息：
# vi .bashrc
export SERVICE_ENDPOINT="http://123.58.xxx.xxx:35357/v2.0"
export OS_AUTH_URL="http://123.58.xxx.xxx:5000/v2.0/"
export OS_REGION_NAME=REGION01
export OS_TENANT_NAME=admin
export SERVICE_TOKEN=admin
export ADMIN_TOKEN=admin
export OS_USERNAME=admin
export OS_PASSWORD=admin使用source命令使以上的环境变量生效：
# source .bashrc

5.4.2 查看各组件状态

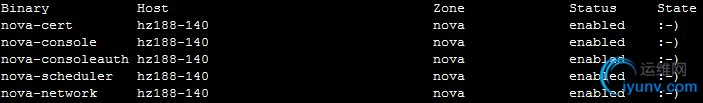

配置完上面客户端的认证信息之后，我们就可以在客户端查看云中的很多信息。下面我们使用nova-manage命令查看各组件的状态：
# nova-manage service list

5.4.3 创建安全策略组
下面，我们在命令行下，为“secgroup-test”安全策略组添加两条策略，它们分别是开放用于ssh远程连接的22号端口，以及开放icmp协议使得可以ping虚拟机实例。

5.4.4 导入镜像
接下来，我们在客户端使用命令行工具导入镜像文件，这里我们导入的是OpenStack官方推荐的专用于测试的镜像Cirros，镜像格式为qcow2。

导入完成之后，我们可以查看镜像池中是否存在该镜像。
# glance index

5.4.5 启动实例
接下来，我们就可以利用前面导入的镜像启动一个虚拟机实例，首先，查看当前openstack实例的规格：
# nova flavor-list

下面使用nova命令行工具创建一个实例：
# nova boot --flavor 1 --image <image ID> --key_name 140key --security_group default cirros-cli-test

创建一个实例大概需要几分钟的时间，但是由于这个镜像是测试镜像，所以创建速度会非常地快，我们可以登录Dashboard查看实例的启动情况，也可以通过命令行查看实例。
# nova list

我们可以看到“Status”项，当实例创建完成后该项会显示“Active”，即该实例可用。


6. 总结
根据以上的puppet部署测试，我们可以知道以此来实现openstack的自动化部署环境是非常实用且高效的。在京东商城的OpenStack自动化部署环境中，其利用了Cobler作为系统部署的工具，并结合了puppet来实现从裸主机直接安装系统并部署openstack服务。
这样的自动化安装部署的环境是值得我们借鉴的，在本次测试中，我们可以看到puppet在部署上的优势，只要再结合KickStart或Cobler之类的系统部署工具，就能在一个私有云中快速地增加运算节点，真正地实现了云的高速拓展，也减轻了运维人员的工作量，实现了自动化运维的目的。
