　　openfiler安装这里就略过。

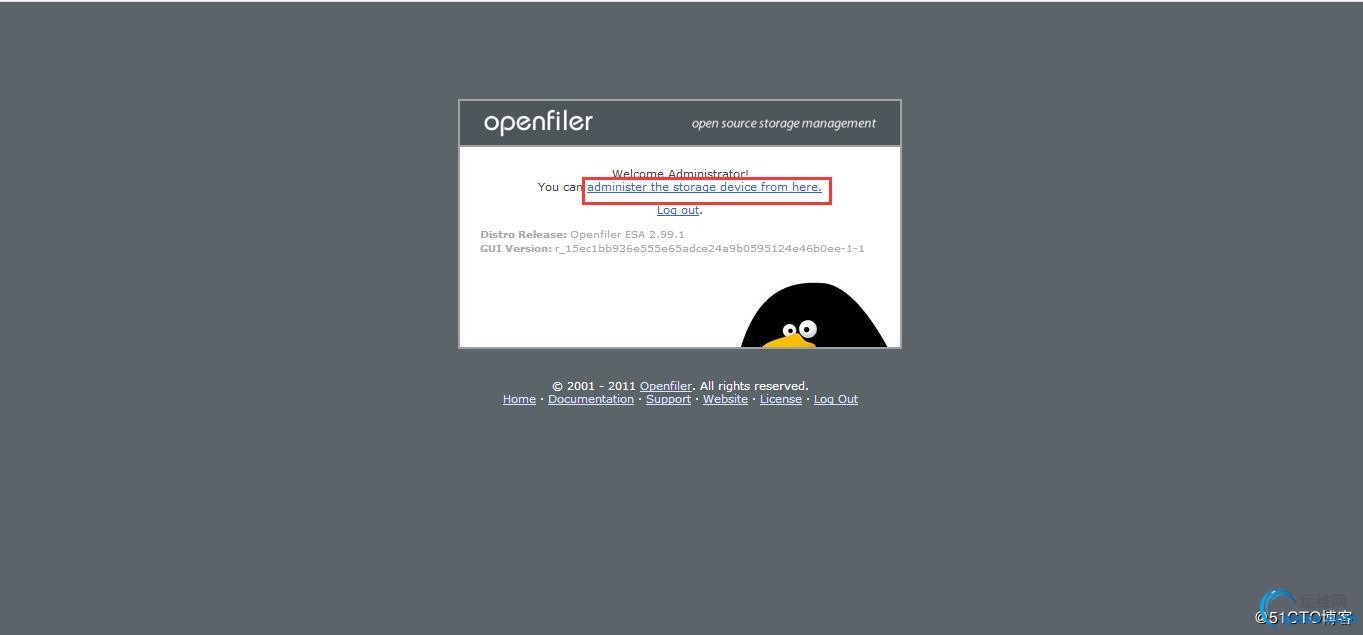

1、输入http://IP:446 在网页中打开openfiler，进行登录。默认帐号：openfiler 密码：password



2、在Volumes选项，选择Volume Groups，查看卷信息（两块独立磁盘可以直接创建卷，如果物理机做阵列划分LUM需要进系统手动划分，具体设置请看上一张：openfiler物理机web界面无法创建物理卷（Physical volume）问题 ）。

3、添加卷点击 Add volume，滚动到最底部，进行共享磁盘大小划分。

4、在管理卷（Manager Volumes）中，查看添加情况，出现以下说明可以正常使用。

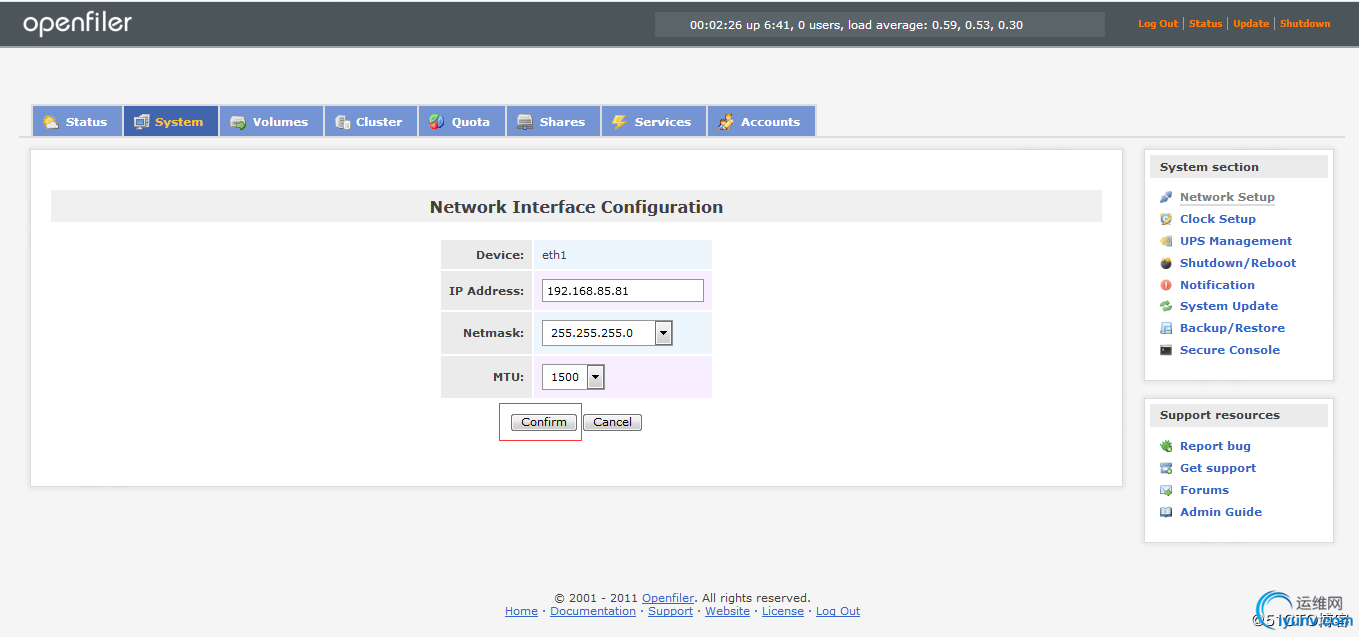

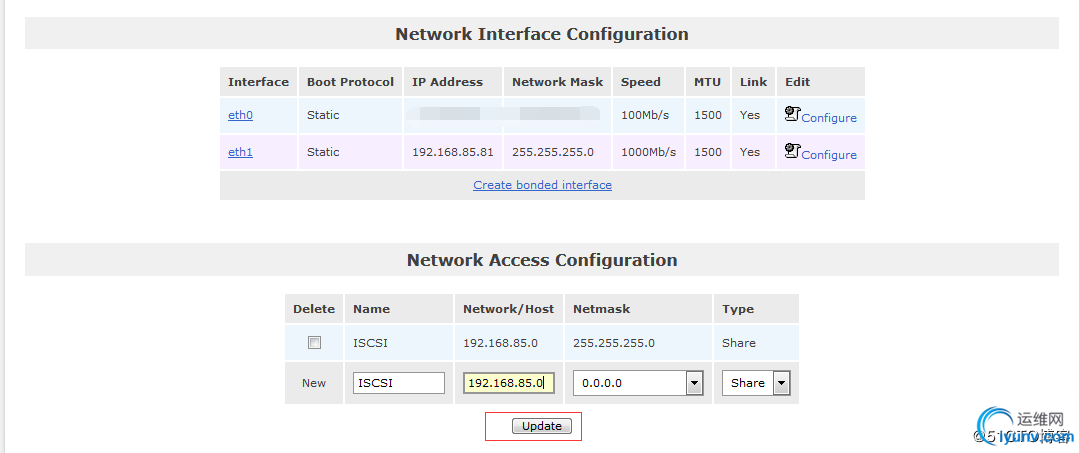

5、进行系统设置，添加本地ISCSI地址设置和允许ISCSI范地址。




6、开启ISCSI traget服务，否则ISCSI traget无法添加。

7、Volumes选项中的ISCSI tragets设置

添加后的结果：


设置Lum mapping，在R/W mode项选择write-thru，Transfer Mode项选择blockio点击map进行提交:

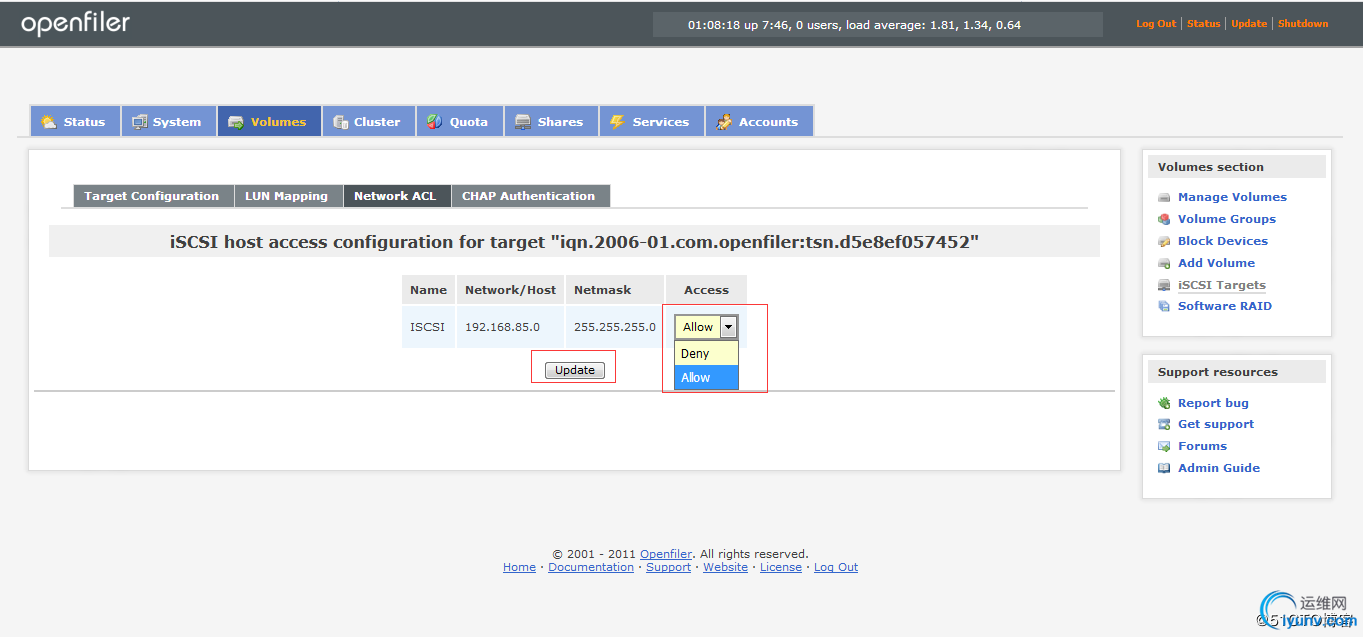

设置Network ACL 项：

openfiler设置完成。
8、设置vmware ESXI连接openfiler
选择添加主机，在配置中的存储适配器中进行openfiler地址添加



（上面步骤完成后，第一次添加openfiler存储需要手动添加，在存储器——添加存储器直接下一步，设置存储标识（自定义命名），继续下一步直至完成。其他主机添加时，不需要手动添加，存储扫描完后会自动添加。）

所以步骤完成；
