为VMware ESXi主机添加本地存储的过程及注意事项－之3

542179528

3 为服务器添加存储及注意事项
3.1退出维护模式并添加本地存储
　　当主机再次进入VMware ESXi之后，使用vSphere Client登录vCenter Server，将置于维护模式的主机“退出维护模式”并添加本地存储，主要步骤如下。

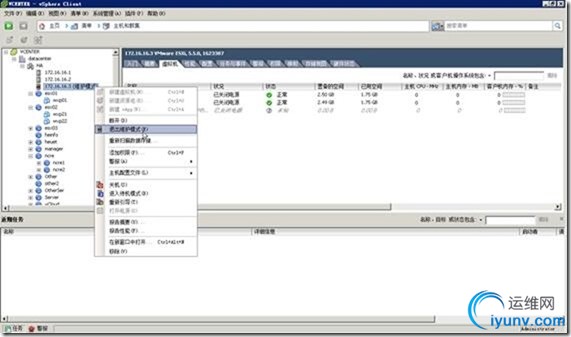

　　（1）当主机开机之后，进入VMware ESXi后，在vSphere Client中，可以看到主机已经连接上。右键单击主机，在弹出的快捷菜单中选择“退出维护模式”，如图1-4-1所示。

　　图1-4-1 退出维护模式
　　（2）在“配置→存储器”中，单击“添加存储器”链接，如图1-4-2所示。

　　图1-4-2 添加存储器

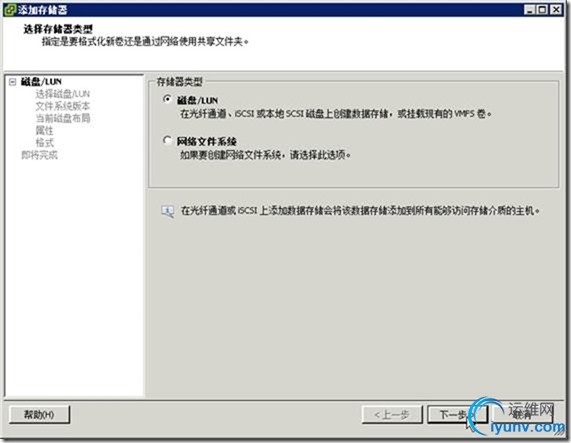

　　（3）在“选择存储器类型”中选择“磁盘/LUN”，如图1-4-3所示。

　　图1-4-3 添加本地磁盘
　　（4）在“选择磁盘/LUN”对话框中，在右侧会显示出当前可以添加的磁盘，并显示驱动器类型及容量，如图1-4-4所示，当前是6块1TB硬盘划分为RAID0，所以容量是2.73TB左右（3个1TB硬盘容量）。

　　图1-4-4 选择要添加的磁盘
　　（5）在“文件系统版本”对话框，选择“VMFS-5”文件系统，只有VMFS-5文件系统才支持2TB以上大小，如图1-4-5所示。

　　图1-4-5 文件系统版本

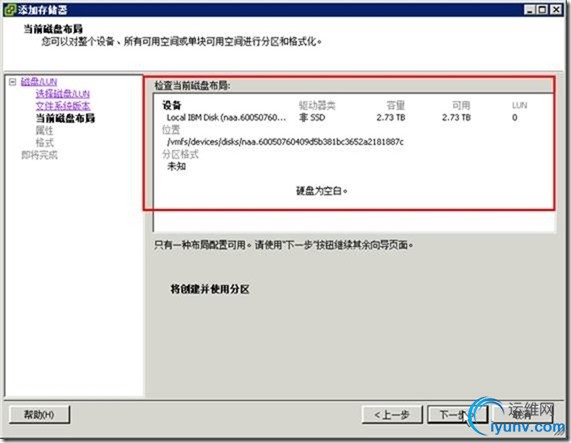

　　（6）在“当前磁盘布局”对话框，显示了当前磁盘所有可用空间的情况，当前硬盘为2.73TB，硬盘为空白，如图1-4-6所示。

　　图1-4-6 当前磁盘布局
　　（7）在“属性”对话框中，指定数据存储的属性，在“输入数据存储名称”文本框中，输入要添加的数据存储名称，该名称将会添加在当前ESXi主机中。在有多台主机时，要为存储规划统一的名称。规划可以有多种方式，一般我是使用主机名+存储名+序号。例如，这是在第2台ESXi主机上添加的第一个本地存储，则可以将名称命名为esx02-d1，如图1-4-7所示。

　　图1-4-7 命名存储
　　（8）添加存储之后，在“配置→存储器”右侧可以看到添加的存储，如图1-4-8所示。

　　图1-4-8 添加后的存储
　　对于另外两台主机，也要参考上面的步骤进行操作，即：
　　l 将主机置于待机模式
　　l 关闭主机电源，并断开电源线
　　l 打开服务器主机，插上RAID卡，并添加硬盘
　　l 插上电源线，打开服务器电源，进入RAID配置界面
　　l 使用vSphere Client，将主机退出维护模式，并添加本地存储。
　　大家要注意，当vSphere数据中心中主机数量少于3台时，只能将其中1台主机置于维护模式。如果数据中心有多个主机，可以将其中的多台主机同时置于维护模式，这要看数据中心中故障主机的容量设置。所以，在大多数情况下，一台一台安装配置是相对安全可靠的。
3.2如果系统安装在本地硬盘需要重新设置启动磁盘
　　虽然我们介绍的简单，但在实际使用、安装配置的过程中，总是会碰到问题。下面我们将在为IBM服务器添加RAID卡、配置硬盘中，可能碰到的问题介绍一下，并给出对应的解决方法。如果在添加RAID卡之前，服务器安装了硬盘（例如安装了一个固态硬盘），并且在这个硬盘上安装了系统。那么，在添加RAID卡之后，这个本地硬盘需要初始化、配置为RAID才能使用。之后可以将系统安装在这个固态硬盘上，并重新添加到vCenter Server。主要步骤如下。
　　（1）进入RAID卡配置，将这个单独的固态硬盘配置为RAID0，并划分一个逻辑盘。

　　图2-1-1 将固态硬盘配置为RAID0
　　（2）在“Virtual Drives”选项中，选中新配置为RAID0的固态硬盘，选择“Set Boot Drive”，然后单击“GO”按钮，将固态硬盘的RAID设置为引导磁盘，如图2-1-2所示。设置之后显示当前引导盘为VD1或是VD0（只有在有多个逻辑分区时才需要设置，如果只有一个逻辑磁盘则不需要这样做）。

　　图2-1-2 设置引导磁盘

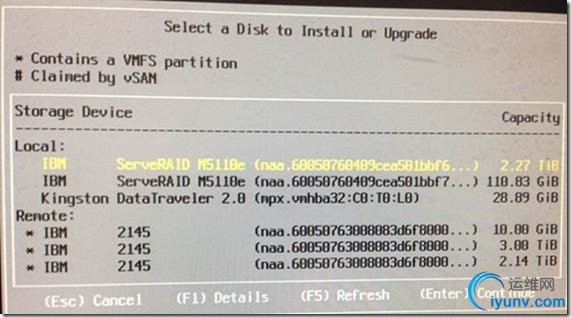

　　（3）使用VMware ESXi安装光盘（或安装U盘），重新启动服务器，在“Select a Disk to Install or Upgrade”对话框，选择要存储操作系统的位置，如图2-1-3所示。在此列表中，“Local”列表显示的是服务器的本地磁盘或本地存储，“Remote”显示的是服务器的远程存储，一般是通过FC或SAS连接的存储设备。在当前服务器中，本地硬盘有一个2.27TB（这是6块硬盘做RAID10后的磁盘）、一个110.83GB的（这是单个120GB的固态硬盘做的RAID0）、一个28.89GB（这是用来引导安装VMware ESXi 5.5的引导U盘）；远程有三个磁盘，分别为10GB、3TB、2.14TB，其中10GB这个是单独分配给当前服务器，用于安装系统用的，另两个则是分配给当前阵列中所有服务器的共享存储，操作系统不能安装在这两个大容量的存储上，否则会丢失数据。在本示例中，如果操作系统原来安装在固态硬盘上，则选择110.83GB的这个本地硬盘，将系统安装在本地存储上即可。

　　图2-1-3 选择要安装的磁盘
　　（4）在安装之后，进入VMware ESXi控制台界面，为服务器设置原来的IP地址，并使用vSphere Client登录vCenter Server，将VMware ESXi添加到原有的群集中，重新配置网卡，而数据、其他设置不需要配置，即可。
3.3修改系统启动顺序
　　如果在添加RAID卡之后，重新启动服务器不能引导（系统安装在远程的共享存储上时），这是启动顺序不对，进入CMOS设置，修改后装的SAS卡最先引导即可。主要步骤如下。
　　（1）重新启动服务器，当出现图2-2-1所示菜单时，按F1热键。

　　图2-2-1 开机热键菜单
　　（2）进入系统配置界面后，移动光标到“System Settings”并按回车键，如图2-2-2所示。

　　图2-2-2 系统设置
　　（3）在系统设置界面，移动光标到“Devices and I/O Ports”并按回车键，如图2-2-3所示。

　　图2-2-3 设置与IO端口

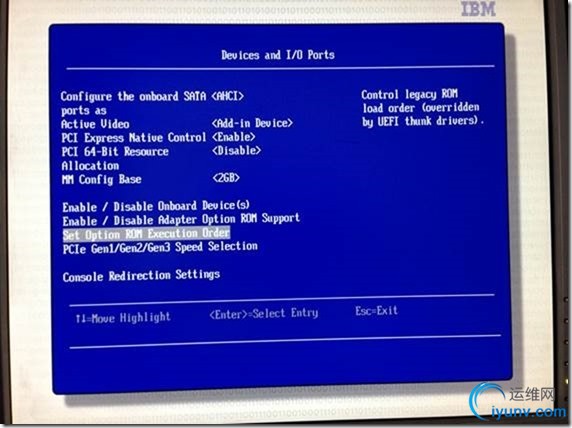

　　（4）在设备与IO端口配置页，移动光标到“Set Option ROM Execution Order”并按回车键，如图2-2-4所示。

　　图2-2-4 设置执行顺序

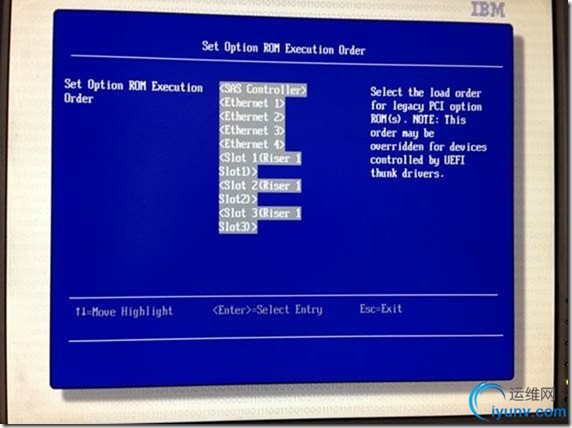

　　（5）默认的启动顺序依次是本地SAS控制器、网卡、Slot插槽设备，而RAID磁盘则属于本地SAS（RAID）设备，而远程存储（通过FC或SAS连接）的则是属于Slot插槽上的启动设备。如图2-2-5所示。如果要修改启动顺序，在此按回车键。

　　图2-2-5 默认启动顺序
　　（6）在本次选择中，是将Slot插槽调整到前面。可以移动光标分别到Slot 1、2、3，然后按+号将其向前调整（按-则是向后调整），如图2-2-6所示。将三个Slot插槽调整到前面。

　　图2-2-6 选中设备后按+、-调整启动顺序
　　（7）调整之后，如图2-2-7所示。按ESC返回。

　　图2-2-7 调整启动顺序后
　　（8）返回到系统设置页后，移动光标到“Save Settings”按回车键，保存设置，如图2-2-8所示。

　　图2-2-8 保存设置
　　（9）然后按ESC退出CMOS设置，按Y确认，如图2-2-9所示。

　　图2-2-9 退出CMOS设置
