为VMware ESXi主机添加本地存储的过程及注意事项－之4

ndlli

4 在添加本地存储中碰到的问题及解决方法
4.1 添加RAID卡后出现PCI故障报警
　　如果添加RAID卡之后，服务器面板报警，显示“PCI”故障，如图2-2-10所示，则需要进入CMOS进行设置，主要步骤如下。

　　图2-2-10 PCI故障灯
　　（1）开机按F1进入系统设置，选择“Load Default Settings”加载默认设置，如图2-2-11所示。

　　图2-2-11 恢复默认设置
　　（2）然后进入“System Settings”（系统设置）对话框，选择“Network”进入网卡设置，如图2-2-12所示。

　　图2-2-12 网络设置

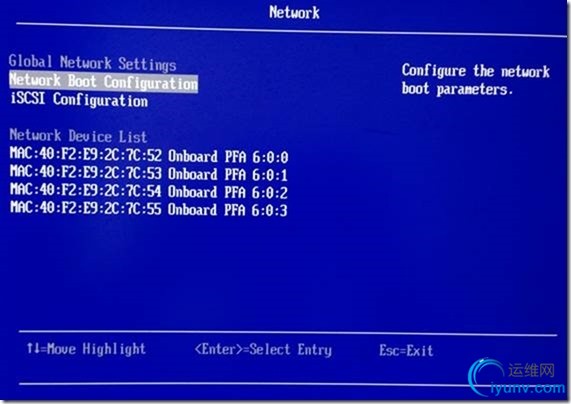

　　（3）在网络设置对话框中，选择“Network Boot Configuration”（网络启动配置），如图2-2-13所示。

　　图2-2-13 网卡启动配置

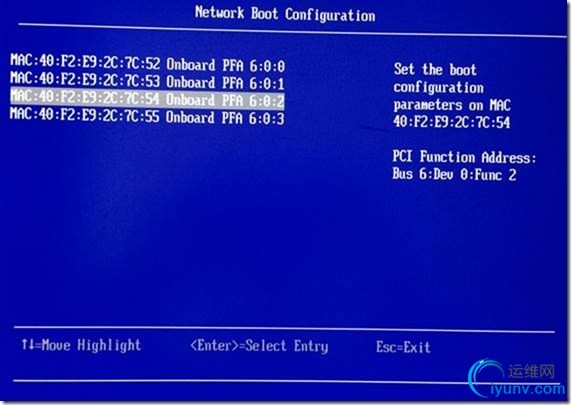

　　（4）在“Network Boot Configuration”页中，将1、2、3网卡的PXE引导功能禁止（保留编号为0的网卡的PXE引导功能，用来安装系统）。本例以配置标号为2的网卡为例。移动光标到“MAC：40:F2:E9:XX:XX:XX Onboard PFA 6:0:2”按回车键，如图2-2-14所示。

　　图2-2-14 选择网卡

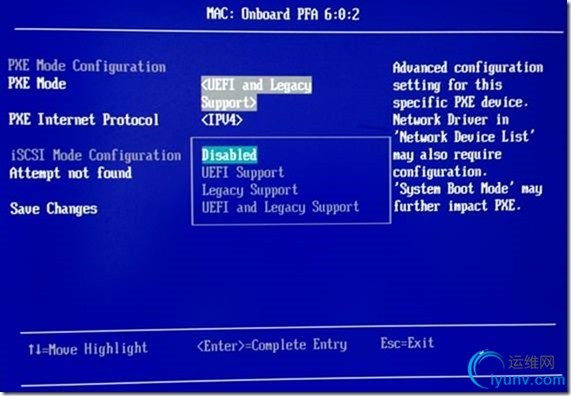

　　（5）进入网卡配置页，在“PXE Mode”处按回车键，在弹出的对话框中选择“Disabled”，如图2-2-15所示。

　　图2-2-15 禁止PXE功能
　　（6）设置之后如图2-2-16所示。之后移动光标到“Save Changes”保存设置。

　　图2-2-16 保存设置
　　之后参照（4）～（6）6设置，将标号为1、3的网卡也禁止PXE功能，并保存设置。这些不一一介绍。

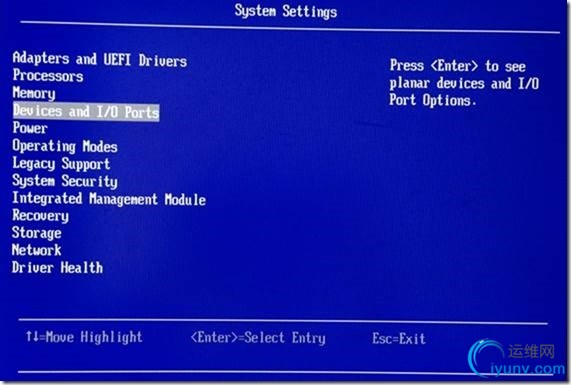

　　（7）之后返回“System Settings”，选择“Devices and I/O Ports”，如图2-2-17所示。

　　图2-2-17 设备与IO端口配置
　　（8）在设备与端口配置页面，选择“Enable / Disable Adapter Option ROM Support”，如图2-2-18所示。

　　图2-2-18 设置适配器ROM支持

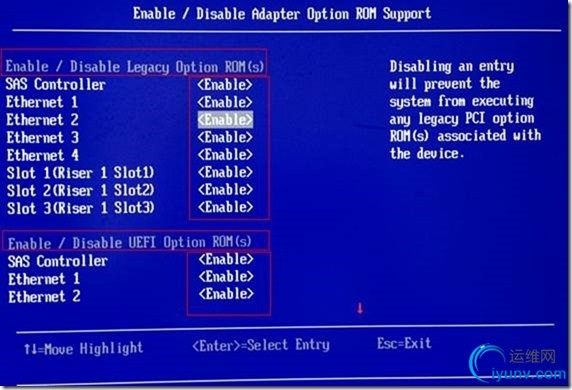

　　（9）在默认情况下，“ROM Support”都是允许“Enable”的状态，如图2-2-19所示。

　　图2-2-19 默认情况下为允许

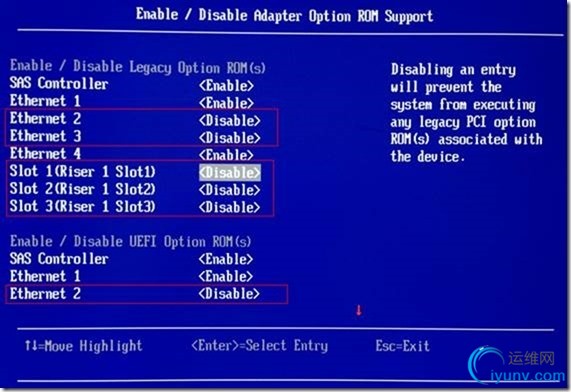

　　（10）在此项中，要分别为Legacy及UEFI的选项进行设置，一般情况下将以太网卡2、3设置为禁用即可，如图2-2-20所示。如果设置此项，保存设置退出后，仍然出现PCI的错误提示，则还需要在此界面中将Slot 1、2、3设置为禁用。

　　图2-2-20 禁用网卡

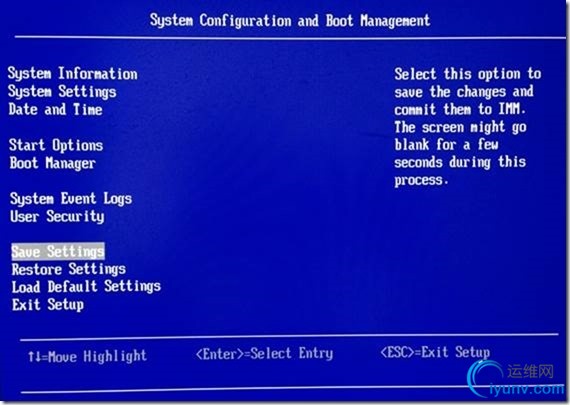

　　（11）设置之后返回系统配置页，选择“Save Settings”，保存设置并退出，如图2-2-21所示。

　　图2-2-21 保存设置

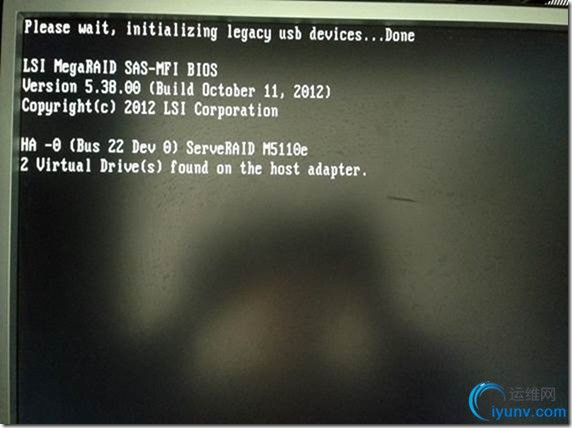

　　再次启动之后，在开始的时候仍然出现故障提示，在经过RAID卡配置检测之后（显示如图2-2-22页），故障警告提示清除，至此PCI故障解决。

　　图2-2-22 RAID卡配置

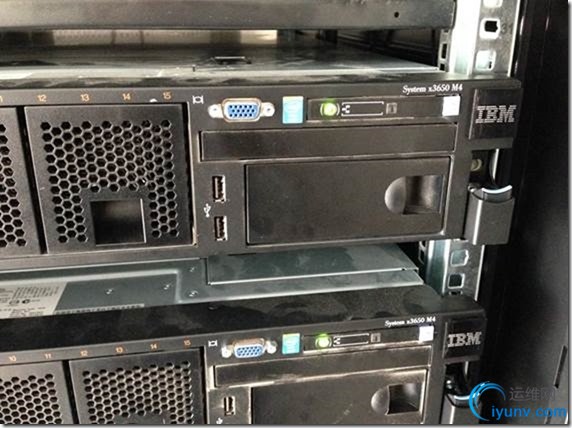

　　此时服务器前面板指示灯变为“绿色”，如图2-2-23所示。

　　图2-2-23 指示灯变绿
　　此时打开面板可以看到PCI指示灯已经不亮，如图2-2-24所示。

　　图2-2-24 面板详细信息没有故障指示

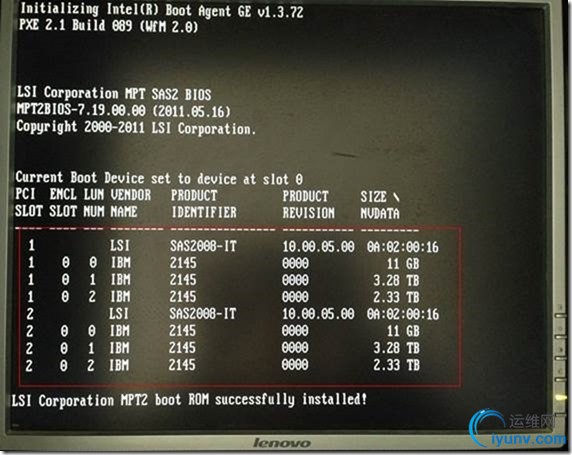

　　在实际使用中，如果要使用共享存储，建议为服务器配置两个SAS或FC卡连接到存储。在这种情况下，可以提供“冗余”功能。如果为服务器配置了两个SAS或FC卡，在系统检测中，为服务器分配的存储会显示两次，如图2-2-25所示。

　　图2-2-25 SLOT1及SLOT2上各有一个FC卡，并连接到存储
4.2 其他问题
　　如果没有硬盘托架，可以用服务器自带的“档板”（如图3-1-1所示），将前端加工去掉一截，如图3-1-2所示。

　　图3-1-1 服务器档板

　　图3-1-2 加工去掉
　　然后将硬盘放在这个临时的托架上，如图3-1-3所示。

　　图3-1-3 卡住硬盘
　　暂时可以使用这个托架放置硬盘。但最好不要长时间使用。图3-1-4是使用硬盘架及使用自制托架的对比，自制的托架要长出服务器一截。

　　图3-1-4 两种托架对比
　　IBM 3650 M4可以配置16块2.5寸硬盘，但只有前8个硬盘位有底座，而后8个硬盘位则是“空”的，如果需要使用则要添加模块，如图3-1-5所示。

　　图3-1-5 第8～15个硬盘位里面是空的
　　图3-1-4是IBM服务器的包装箱，在服务器拆机之后，先不要着急扔掉，等服务器使用一段时间之后，如果没有问题再扔。

　　图3-1-4 IBM服务器包装

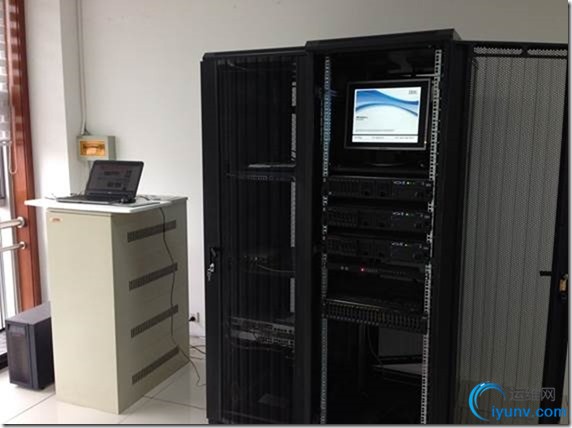

　　图3-1-5是放置服务器的机柜、UPS，及调试用的笔记本截图。

　　图3-1-5 服务器机柜、UPS
　　图3-1-6是交换机、电信光纤。

　　图3-1-6 光纤收发器及核心交换机
