VMware 高可用 HA的部署（一）

Acfe

　　规划：

	vCenter	esxi01	esxi02	esxi03
IP	192.168.20.1	192.168.20.2	192.168.20.3	192.168.20.4
Vmotion	192.168.30.1	192.168.30.2	192.168.30.3	192.168.30.4
ISCSI1	192.168.40.1	192.168.40.2	192.168.40.3	192.168.40.4
ISCSI2	192.168.50.1	192.168.50.2	192.168.50.3	192.168.50.4
域名	gccatest.com	gccatest.com	gccatest.com	gccatest.com
DNS	192.168.20.5	192.168.20.5	192.168.20.5	192.168.20.5

　　1.系统部署
　　安装系统3台esxi5.0，1台windows2008 R2，装完esxi之后用客户端连接到esxi
　　服务器下载一个vSphere，之后输入ip用户名和密码之后就可以进行管理了。
　　2.安装SQL Server 2008 R2
　　如果是小规模部署用vcenter自带的数据库就可以了（此数据库适用于最多5个主机和50个虚拟机的部署）
　　如果是采用独立数据库来安装vCenter Server，就必须在安装vCenter之前准备一个新的数据库，
　　我们这里用SQL 2008 R2，创建完数据库之后，到准备安装vcenter server的那台服务器上使用
　　sql server 2008 R2 Native Client来连接数据库，（控制面板-管理工具-数据源ODBC）—进入
　　“ODBC数据源管理器”选择“系统DSN”选项卡，单击“添加”在“创建新数据源”界面上选择
　　“SQL Server Native Client ”，单击完成按钮，在“创建到SQL Server的新数据源”输入名称和服务器IP
　　然后选择相应的用户名和密码，一般用sa。勾选“更改默认的数据库为”选择为vcenter建立的数据库vcdb
　　单击下一步，测试成功之后就能使用了。
　　3.安装vCenter Server
　　vCenter 服务器必须是域成员机器，由于规划中只有4台物理服务器，所以我们用1台VM做AD域，之后用域
　　管理员账号登陆安装vCenter，（1）之后启动安装文件，（2）在VMware Vcenter server 5.0安装向导中点击
　　“下一步”（3）同意许可协议（4）输入用户名单位和许可密钥，如果不输入则处于评估模式60天的评估期限允许
　　使用完整功能集合（5）数据库选项时记得点击使用现有数据库，（9）输入“完全限定域名”即FQDN，等待一会
　　儿解析正确就进入下一步（10）“vcenter server”链接模式选项选择“创建独立vmware vCenter Server 实力”
　　（11）配置端口建议不要更改。（12）根据服务器内存的大小选择vCenter Server清单的大小（13）在“准备安装”
　　界面如果勾选此选项同时打开2000个虚拟机的电源主机防止端口池用尽。（14）输入数据库的用户名和密码，此用户具有
　　读写权限（15）配置端口，默认即可（16）等待一会儿安装就完成了！
　　4.创建vSphere HA集群
　　首先在vcenter下可以建立多个数据中心以组织各组环境，在这里新建一个数据中心

　　在数据中心里添加集群，

　　创建一个空群集，然后将主机添加到群集里。此时先不要选择vSphere HA和DRS，
　　单击完成按钮。关闭向导并创建群集。此时创建了一个空群集。

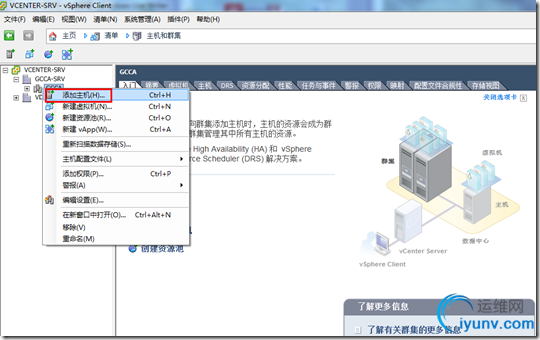

　　在集群中添加主机

　　输入主机IP地址，用户名和密码

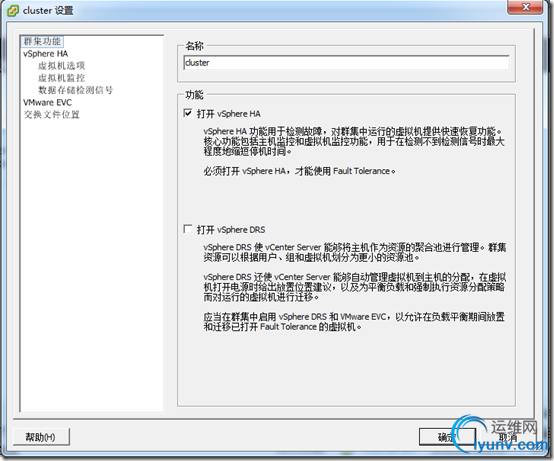

　　创建好空集群之后，打开vSphere HA。右击群集，然后再弹出的快捷菜单中单击“编辑设置”。
　　打开vSphere HA。

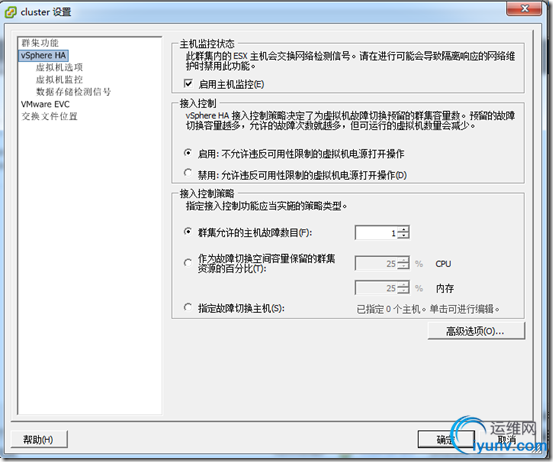

　　右击群集“编辑设置”打开vSphere HA之后，配置集群设置包括“主机监控状态，接入控制，虚拟机选项，
　　虚拟机监控，数据存储检测信号等”

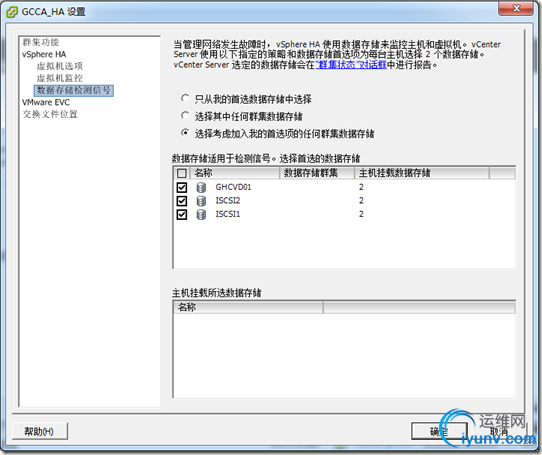

　　设置数据存储检测信号

　　5.使用HA集群
　　2008 R2在192.168.100.13服务器上虚拟文件在GHCVD01上，我们模仿一下192.168.20.4主机发生事故
　　如下图

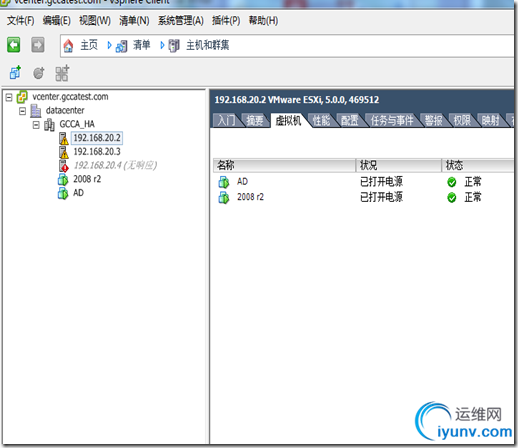

　　上图中我们看到2008r2已经成功切换到192.168.20.2的主机上了，说明HA成功了。
