VMware vSphere 5.0 网络管理之存储（二）

ssplyh

　　上次介绍了VMware vSphere HA的部署，但是没有细说网络部分，可能大家没看太懂，接下来我就专门写一篇博文说说
　　VMware vSphere 5.0网络管理，VMware的网络其实不比物理的简单，有四个概念，物理网卡，物理交换机，虚拟网卡

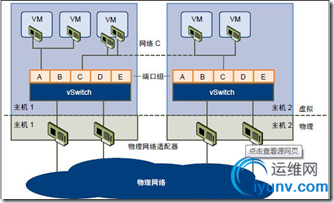

　　虚拟交换机。希望通过下面的图让大家清楚的了解到他们之间的关系。说明：虚拟网卡连接到虚拟端口组然后虚拟端口组
　　通过物理网卡连接到物理交换机，就这样主机一与主机二的虚拟机之间可以通信了。

　　一般一台ESXI主机上都会有多张物理网卡，做数据冗余以及vMotion等虚拟网络包括虚拟网卡、分布式交换机、分布式端口
　　组、标准交换机和端口组，下面我们就先说说“标准交换机”吧
　　1.标准交换机网络设置

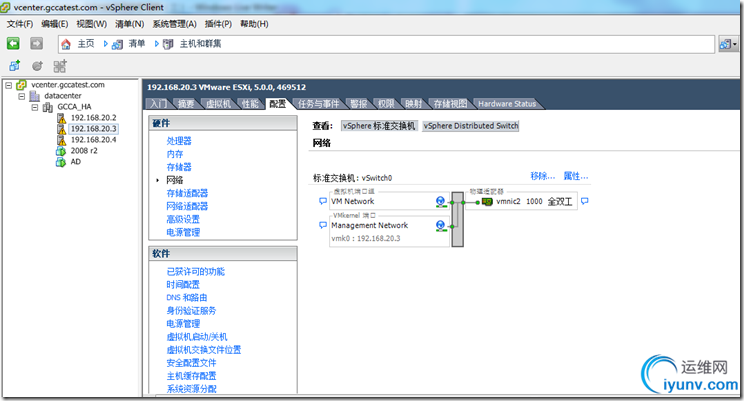

　　创建虚拟机网络，选择主机-配置-网络，我们可以看到ESXI主机上的网络设置，在ESXI系统安装好之后，系统会默认使用第
　　一片网卡自动创建一个交换机，我这里是自己在esxi主机上做了配置选择的是vmnic2，并且创建2个端口组，一个是虚拟机通
　　信端口组，一个是管理ESXI的控制通信端口，如下图。

　　如果不用分布式交换机在HA环境下如何设置网络，在三天主机上都要配置相同的网络，包括vmotion，存储等
　　2.存储网络的配置
　　点击添加网络

　　选择VMkenel

　　选择网卡 vmnic3，下一步

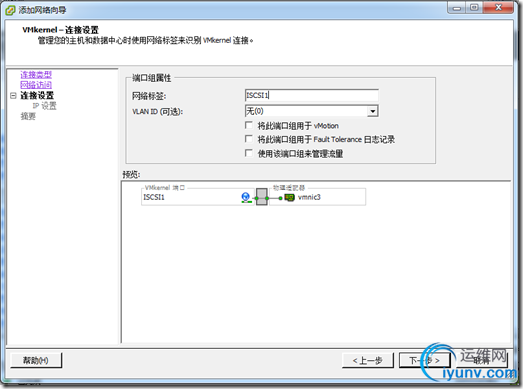

　　输入存储名字“ISCSI1”，下一步

　　输入ip和子网掩码，记得三台主机的网络设置存储必须都在一个网段，前提物理网络也是相通的

　　点击完成，就建立好了。

　　安装此方法建立ISCSI2的标准交换机建立完成之后如下图所示

　　3.添加ISCSI适配器
　　既然已经讲到添加存储网络了，接下来我们就看看存储适配器的添加
　　点击主机-配置-存储适配器-添加

　　添加软件ISCSI适配器
　　点击属性添加相应的适配器

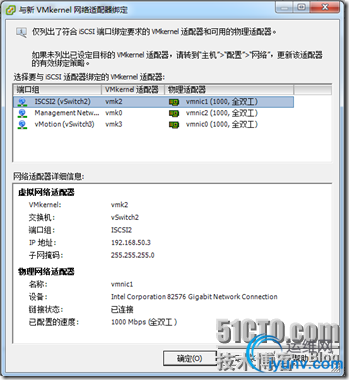

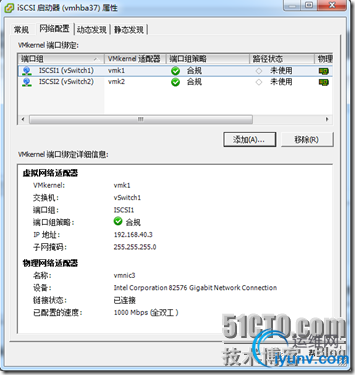

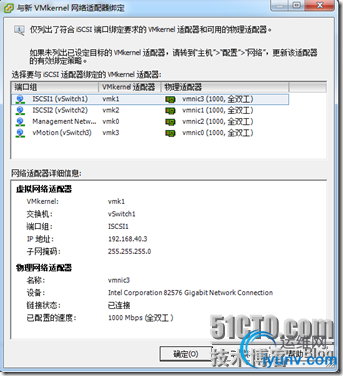

　　点击添加选择ISCSI1&ISCSI2

　　4.添加ISCSI存储

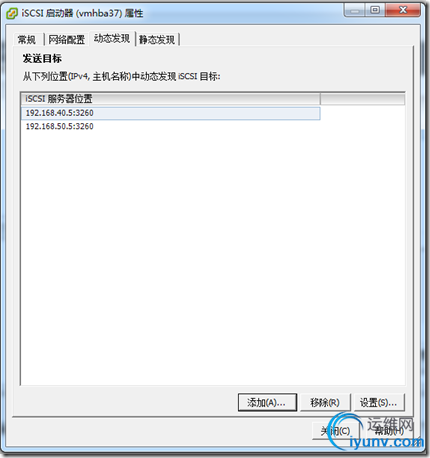

　　配置完成之后点击“关闭”，然后点击“属性”-“动态发现”-“添加”

　　在添加发送目标服务器页面输入ISCSI服务器的IP地址和端口号

　　添加完成之后点击关闭

　　重新扫描之后就看到存储器挂载上了

　　进入存储器之后点击“添加存储器”

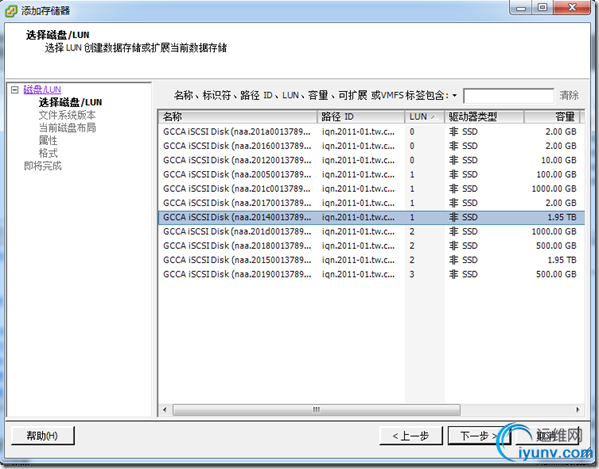

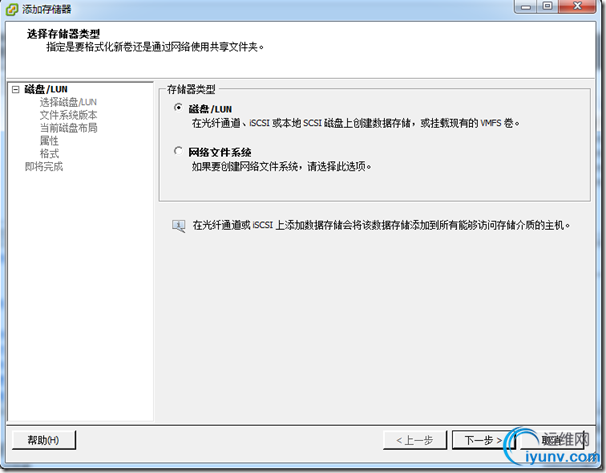

　　点选磁盘/LUN，下一步

　　选择自己要添加的存储名称，下一步

　　选择vmfs-5，下一步

　　输入存储名称，下一步

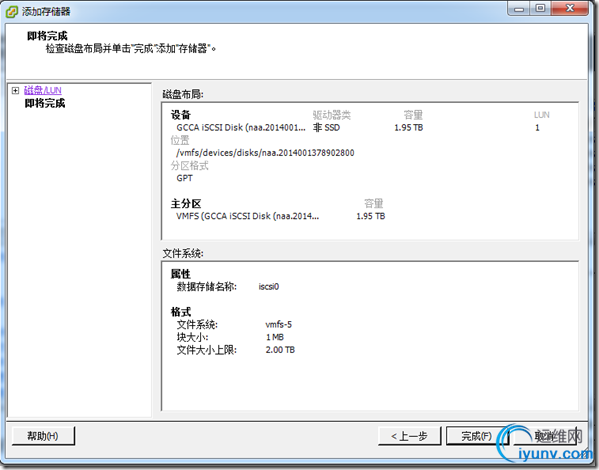

　　完成

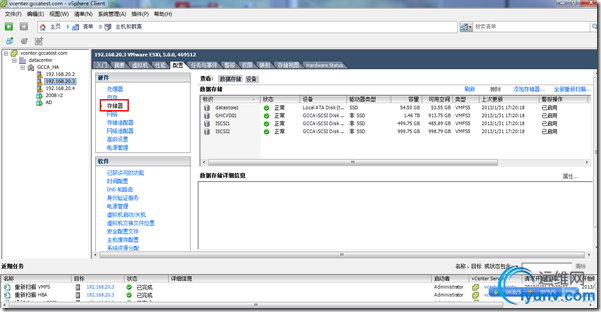

　　以下就是添加好的存储图，要每个主机都分别添加

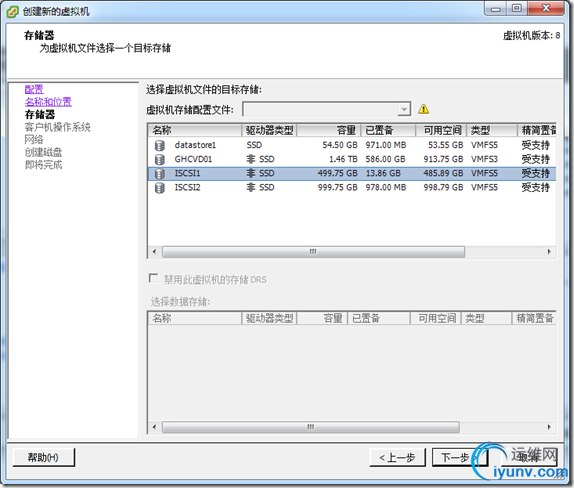

　　下面我们再新建虚拟机时就可选择建立虚拟机文件在共享存储上了
