微软Azure云之企业Exchange 2016部署16—配置流量管理器

cixiren

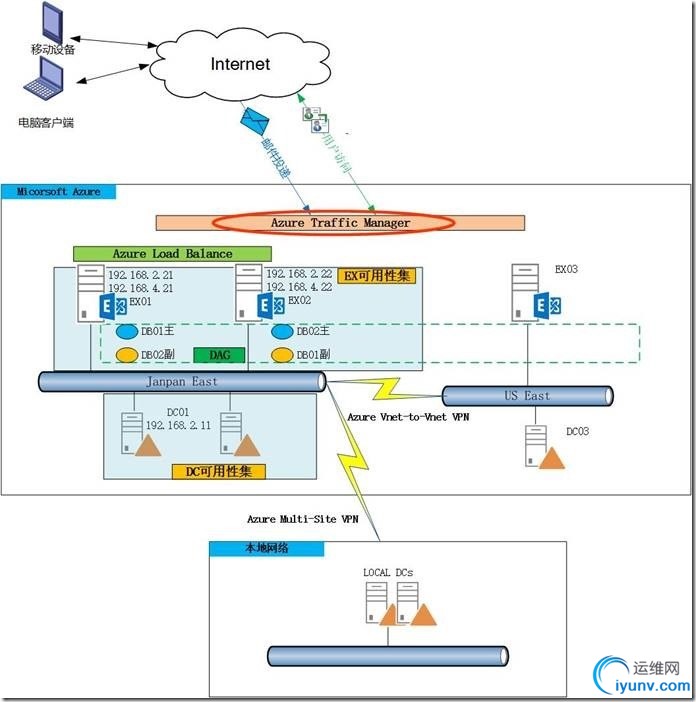

　　本节我们来使用Azure流量管理器来对主副站点的进行负载均衡，如下图红框处：

　　利用Azure流量管理器（Traffic Manager），可以将用户流量分配到Azure全球不同的数据中心。服务终结点的流量管理器支持包括Azure虚拟机、Web应用程序和云服务，也支持外部非Azure的Web站点。
　　为了对分布在全球不同数据中心的云服务进行负载平衡，可以将传入流量定向到最近的服务。尽管“最近”可能直接对应于地理距离，但也可能对应于以最短滞后为请求提供服务的位置。使用性能负载平衡方法可以基于位置和滞后进行分发，但不能考虑网络配置或负载中的实时变化。
　　性能负载平衡方法会找到流量的来源并将其路由到最近的云服务，寻找“最近”的访问节点，比如自动寻找最优链路访问Exchange前端服务器角色。
　　Azure流量管理器和Azure负载平衡器都可以配置负载均衡，那么流量管理器和Azure负载平衡器有什么区别呢？
　　以下表格，列举了部分区别：
　　类型
　　Azure负载平衡器
　　Azure流量管理器
　　实现方法
　　基于4层
　　基于DNS
　　终结点
　　Azure虚拟机、云服务实例
　　Azure虚拟机、云服务、Web应用、外部终结点
　　网络支持
　　可以支持Internet，也可以内部网络
　　仅支持Internet
　　监控
　　通过探针
　　通过HTTP/HTTPS GET
　　协议
　　UDP/TCP
　　HTTP/ HTTPS
　　计算模型
　　使用5元组（源 IP、源端口、目标 IP、目标端口、协议类型）
　　基于Cookie
　　接下来我们来配置Azure流量管理器
　　1.首先我们需要创建Exchange副站点
　　因为之前我们详细的说明了创建主站点过程，这里就简单过下流程
　　a.新建US站点域控VM，并设置静态IP

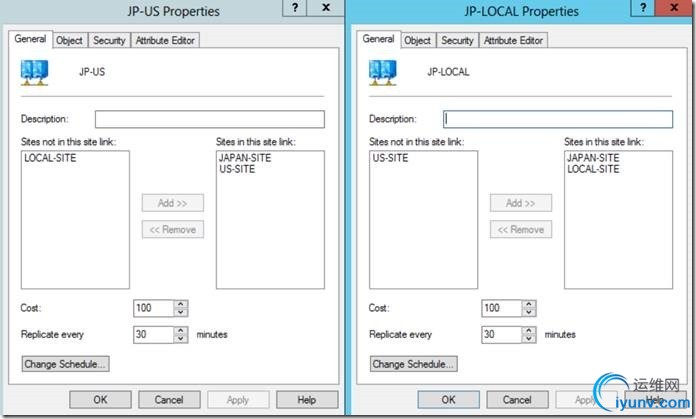

　　b. 创建US站点并设置复制链路

　　c.提升为域控制器

　　d.安装US站点Exchange，配置这里先省略

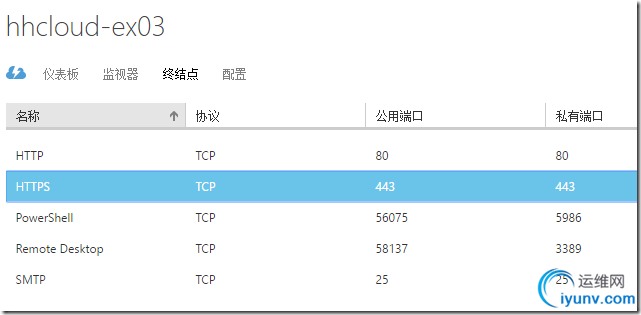

　　e. 配置终结点，开通公网端口

　　2. 配置Azure流量管理器
　　现在到Azure经典Portal选择创建流程管理器，定义DNS前缀和负载平衡算法你，这里选择性能

　　创建完毕后，我们选择添加终结点

　　选择JP和US两个站点的Exchange云服务

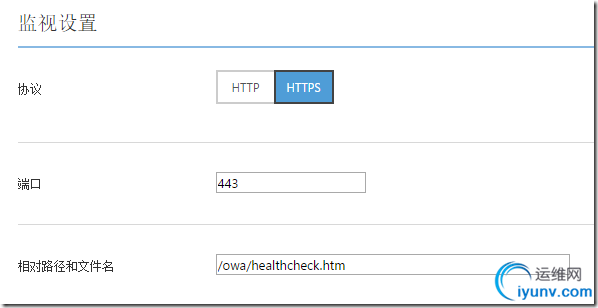

　　创建完成后，我们配置监视路径
　　因为流量管理器需要获得HTTP 200 OK的正确返回值才能认为服务器是健康的，所以我们在OWA下新建一个healthcheck.htm的文件来响应这个值。

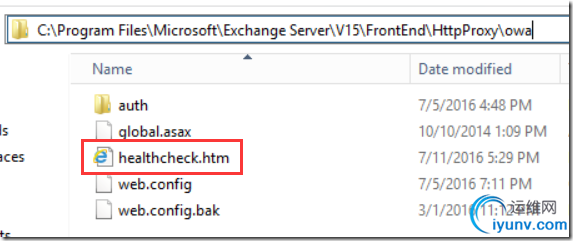

　　到EX服务器OWA路径下创建响应文件

　　返回终结点页面，可以看到各个站点状态

　　现在来尝试解析。可以看到，在全球不同的区域得到的IP地址是不同的，体现了流量管理器“最近”提供服务的原则

　　最后到域名管理中创建CNAME域名指向trafficmanager.net域名

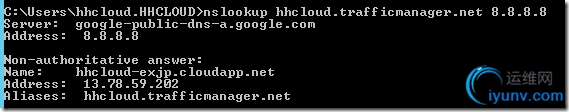

　　通过nslookup查询发现解析生效了

　　测试登录没有问题

　　甚至可以通过healthcheck来确认不同地域提供访问连接的Exchange服务器
