Cisco交换机的基本配置

fgdfg

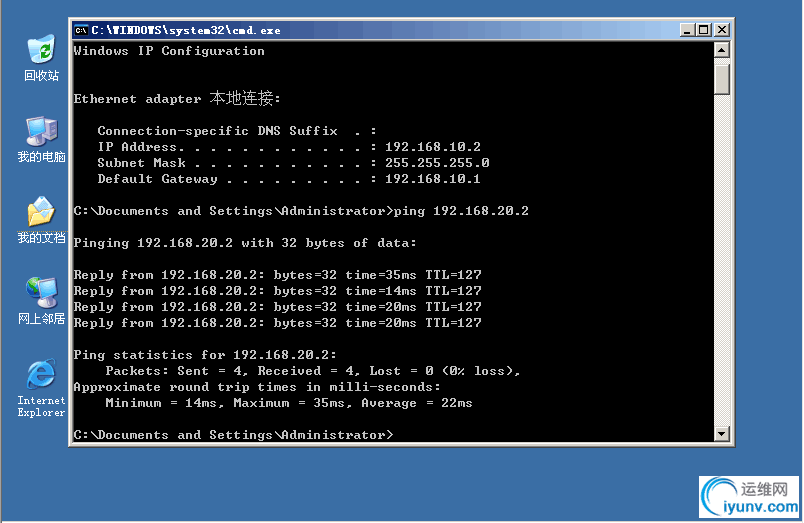

　　一台交换机和两台PC机互通允许登陆交换机终端

　　命令配置：
　　SW1#vlan database   //进入vlan数据库
　　% Warning: It is recommended to configure VLAN from config mode,
　　as VLAN database mode is being deprecated. Please consult user
　　documentation for configuring VTP/VLAN in config mode.
　　SW1(vlan)#vlan 10       //创建个VLAN10
　　VLAN 10 added:
　　Name: VLAN0010
　　SW1(vlan)#vlan 20       //创建个vlan20 然后保存退出
　　VLAN 20 added:
　　Name: VLAN0020
　　SW1(vlan)#exit
　　APPLY completed.
　　Exiting....
　　SW1#
　　SW1#config terminal
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　SW1(config)#enable password 123456   //设置明文密码
　　SW1(config)#line vty 0 4         //开启5个端口
　　SW1(config-line)#password 123456   //设置密码
　　SW1(config-line)#login          //允许登录
　　SW1(config-line)#exit
　　SW1(config)#int f1/1           进入端口
　　SW1(config-if)#switchport mode access   //访问模式
　　SW1(config-if)#switchport access vlan 10  //vlan10加入访问模式
　　SW1(config-if)#int f1/2
　　SW1(config-if)#switchport mode access
　　SW1(config-if)#switchport access vlan 20  //vlan20加入访问模式
　　SW1(config-if)#exit
　　SW1(config)#int vlan 10      //给vlan10设置IP地址
　　SW1(config-if)#ip address 192.168.10.1 255.255.255.0
　　SW1(config-if)#no sh
　　SW1(config-if)#int vlan 20
　　SW1(config-if)#ip address 192.168.20.1 255.255.255.0
　　SW1(config-if)#no sh
　　SW1(config-if)#
　　SW1#sh ip int br    //查看端口的状态
　　Interface                  IP-Address      OK? Method Status                Protocol
　　FastEthernet0/0            unassigned      YES unset  administratively down down
　　FastEthernet0/1            unassigned      YES unset  administratively down down
　　FastEthernet1/0            unassigned      YES unset  up                    down
　　FastEthernet1/1            unassigned      YES unset  up                    up
　　FastEthernet1/2            unassigned      YES unset  up                    up
　　FastEthernet1/3            unassigned      YES unset  up                    down
　　FastEthernet1/4            unassigned      YES unset  up                    down
　　FastEthernet1/5            unassigned      YES unset  up                    down
　　FastEthernet1/6            unassigned      YES unset  up                    down
　　FastEthernet1/7            unassigned      YES unset  up                    down
　　FastEthernet1/8            unassigned      YES unset  up                    down
　　FastEthernet1/9            unassigned      YES unset  up                    down
　　FastEthernet1/10           unassigned      YES unset  up                    down
　　FastEthernet1/11           unassigned      YES unset  up                    down
　　FastEthernet1/12           unassigned      YES unset  up                    down
　　FastEthernet1/13           unassigned      YES unset  up                    down
　　FastEthernet1/14           unassigned      YES unset  up                    down
　　FastEthernet1/15           unassigned      YES unset  up                    down
　　Vlan1                      unassigned      YES unset  up                    down
　　Vlan10                     192.168.10.1    YES manual up                    up
　　Vlan20                     192.168.20.1    YES manual up                    up
　　SW1#
