cisco voice 小小实验

torlee

　　目前好像只有PT5.3支持一点语音的实验 。记录一下我的实验过程

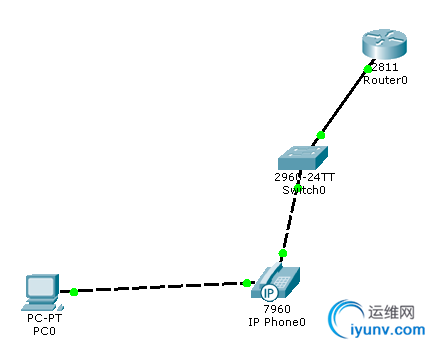

　　pc0设置为dhcp吧。我们要做DHCP服务。
　　Router作为callmangerserver ，分配电话号码。
　　有三个地方可作配置，
　　第一：7960ip 电话

　　为ip电话接上电源
　　第二：交换机的配置
　　

• interface FastEthernet0/1

• description access the ip phone

• switchport voice vlan 1

• 为voice流量打标

• !

• interface FastEthernet0/2

• description access thd callmangerserver router


　　

　　switch(config-if)#switchport voice vlan {vlan-id | dot1p| untagged|none}
　　例子：
　　switchport voice vlan 1 为voice流量打标为vlan 1，接口封装为trunk
　　switchport voice vlan dot1p 为voice 流量打标为vlan 0 ,接口封装为trunk
　　switchport voice vlan untagged 不打标，将无法区分voice流量,接口封装为trunk
　　switchport voice vlan none 不打标，接口封装为access
　　第三，路由器的配置
　　

• ip dhcp excluded-address 10.1.1.1 10.1.1.10

• !

• ip dhcp pool pc

• network 10.1.1.0 255.255.255.0

• option 150 ip 10.1.1.1

• dns-server 10.1.1.10

• !interface FastEthernet0/0

• ip address 10.1.1.1 255.255.255.0

• duplex auto

• speed auto

• !

• telephony-service //开启电话服务

• max-ephones 26 //最大接入电话数量

• max-dn 26     //最大目录数量

• ip source-address 10.1.1.1 port 2000 //配置本机IP和开启一个端口与ip电话通信

• create cnf-files version-stamp Jan 01 2002 00:00:00

• !

• 创建XML文件，这一条语句我不是很明白

• ephone-dn 1

• number 1001

• !//设置电话1

• ephone 1

• device-security-mode none

• mac-address 0060.3ED1.0957

• type 7960

• button 1:1

• !

• //绑定IP电话的MAC地址，类型为7960. button 1:1表示用哪个号码，如上配置所示，电话是

• 1001.


　　

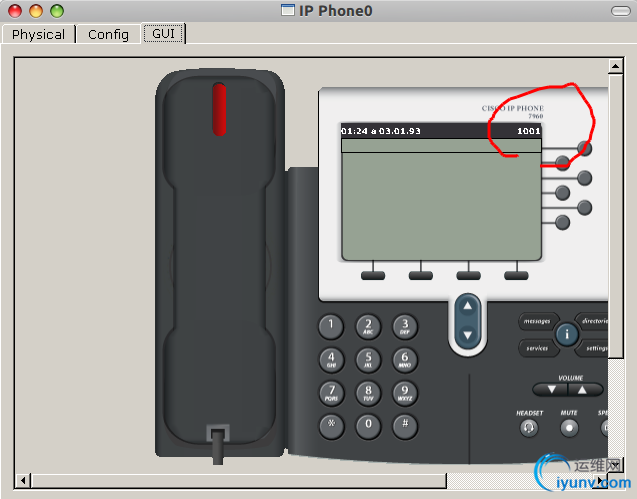

　　配置完后正常的现象应该是：

　　这还是我第一次做voice的实验 。
