Cisco 2900 series添加VWIC2-1MFT-G703板卡

ab520025520025

　　路由器型号：Cisco 2900
　　IOS Version： 15.4(3)M2
　　板卡型号：VWIC-1MFT-G703
　　VWIC2-1MFT-G703是广域网接口卡。G703可以配置成一块标准的E1接口，即可以拆分timeslots,也可以支持非成帧unframed模式。
　　我把VWIC2-1MFT-G703插在Cisco2900, 友情提示：插拔板卡最好在断电下进行。
　　一、查看板卡是否被识别
　　show diag查看
　　用show diag，列出并显示有关安装的控制器、接口处理器和端口适配器的诊断信息。典型示例有网络模块、接口卡（wic、vwic、hwic）以及高级集成模块(aim)。、检查下该模块是否运行正常。

　　show running-config查看
　　从当前运行的配置中可以看到card type command needed for slot/vwic-slot 0/3提示说明被识别到了

　　二、激活模块

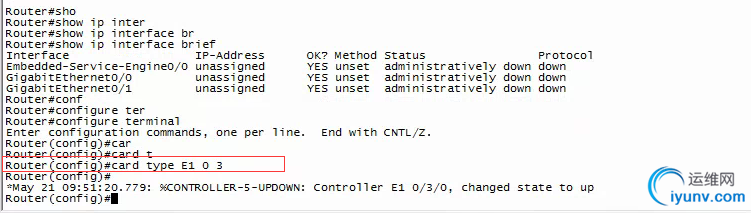

　　card type E1 0 3 ，指定卡的类型为E1，后位3代表的是槽位 即 0，1，2，3都可，看你把模块插在哪个槽位。也可以通过上面show running-config的结果card type command needed for slot/vwic-slot 0/3来判断

　　此时show run将会看到 controller E1 0/3/0

　　执行controller E1 0/3/0 进入E1口 0/3的控制器
　　执行channel-group 0 unframed 配置为组0的非成帧，或者channel-group 0 timeslots 1-31 (0为你所分时隙的子接口 1-31说明你把所有的时隙都给了这个接口所使用)
　　此时系统会提示s0/3/0:0UP了

　　此时你可以配置S0/3/0:0接口了，如果你没有配置上面的两个步骤你show ip int b 是看不到s0/3/0这个接口的
