cisco 的hsrp 热备份路由协议的经典实用

狼狼

　　HSRP的工作原理：
　　配置了HSRP协议两个设备之间靠hello消息相互响应，3s一次，hold time 10s一次；当HSRP检测不到主动路由器的hello消息时（一个hold time），将认为主动路由器有故障，这时HSRP会选择优先级最高的备用路由器变为主动路由器， 同时将按HSRP优先级在配置了HSRP的路由器中再选择一台路由器作为新的备用路由器。
　　配置了HSRP协议的路由器交换以下三种多点广播消息：
　　Hello──hello消息通知其他路由器，发送路由器的HSRP优先级和状态信息，HSRP 路由器默认为每3秒钟发送一个hello消息；
　　Coup──当一个备用路由器变为一个主动路由器时发送一个coup消息；
　　Resign──当主动路由器要宕机或者当有优先级更高的路由器发送hello消息时，主动路由器发送一个resign消息。
　　在任一时刻，配置了HSRP协议的路由器处于由以下六种状态：
　　Inithsrp──的初始状态，网关接口刚up时的状态；
　　Learn──等待hello消息，从而学习虚拟ip的状态；
　　Listen──监听hello，并持续一个holdtime时间；
　　Speak──处于发言状态的hsrp router定期发送hello，并积极参与active和standby的选举，如果都没有选上，保持这个状态；
　　Standby──为下一任active的候选者，并定期发送hello消息；
　　Active──路由器对发送给hsrp组的虚拟mac地址和ip地址的数据包进行转发，并自己定期发送hello消息。
　　如果多台路由器存在一个虚拟路由器中，一个是active，一个是standby，其他的既不是active，也不是standby，而状态处speak。
　　活动路由器的选举方法：
　　1 ：先比较交换机在组中的优先级，优先级最高的路由器为活动路由器。
　　2 ：如果优先级相同，则比较IP地址，ip地址高的成为活动路由器。
　　常用的技术：
　　一：HSRP preempt技术
　　HRSP技术能够保证优先级高的路由器失效恢复后总能处于活动状态。
　　二：HSRP track技术
　　如果所监测的端口出现故障，则也可以进行路由器的切换，进而实现链路的高 可用性。
　　如果多台路由器存在一个虚拟路由器中，一个是active，一个是standby，其他的既不是active，也不是standby，而状态处于speak。
　　注：优先级默认为100；
　　HELLO消息是基于UDP的信息包，目的地址是224.0.0.2，协议号是1892
　　如果在一个选举好的虚拟路由器内又加了一台优先级高的设备，只有在配置了抢占后才会成为Active，稳定优先。
　　hsrp虚拟mac地址：00000c07ac2f，其中：00000c是代表厂商cisco，07ac代表hsrp协议，2f代表hsrp组号。
　　在Cisco路由器中，最多可以配置256个HSRP组，
　　因为HSRP能够使用的MAC地址类似于：0000.0c07.ac**。

　　HRSP每隔3秒发送hello包，包括group>　　案例一：
　　需求分析：在公司的网络中存在有多个vl,并且申请了两条链路，为了实现链路的冗余和备份，提高设备的利用率，最终使得同一个vl的用户都从一个路由设备里面发送数据，并且使用hrsp的监听技术，对链路进行监听，当链路出现单点故障的时候，可以使备份的路由器激活，从而不影响正常的工作，使得本网络达到高可用性的效果·

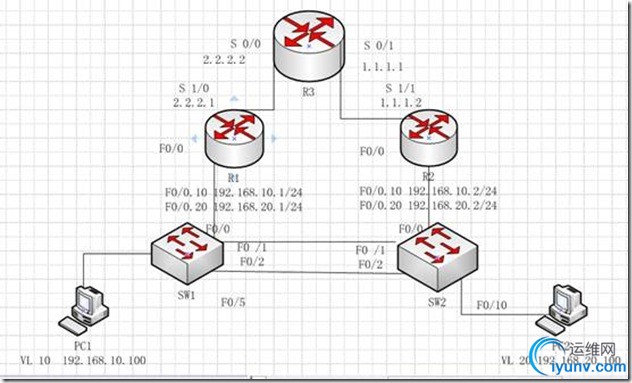

　　示意图：

　　步骤：
　　一： 使用小凡的模拟软件，进行网络环境的搭建。（ 详细的使用大家可以我看网上的教程，在这里我就不再为大家演示啦）
　　1：连线方式

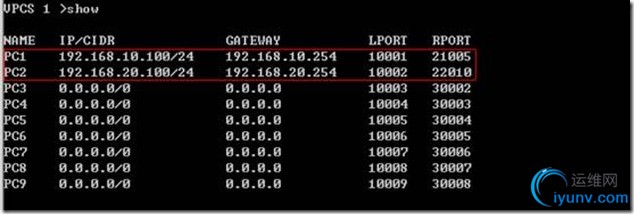

　　2：为pc 10 和pc20 配置相应网络参数（ip address gateway cidr子网掩码），为验证做准备

　　二：在SW1 上进行配置
　　SW1#show run
　　hostname SW1
　　interface Port-channel1
　　switchport mode trunk
　　!
　　interface FastEthernet0/0
　　switchport mode trunk
　　!
　　interface FastEthernet0/1
　　switchport mode trunk
　　channel-group 1 mode on 端口聚合
　　!
　　interface FastEthernet0/2
　　switchport mode trunk
　　channel-group 1 mode on 端口聚合
　　!
　　interface FastEthernet0/3
　　!
　　interface FastEthernet0/4
　　interface FastEthernet0/5
　　switchport access vlan 10
　　logging synchronous
　　line aux 0
　　line vty 0 4
　　SW1#show vlan-switch
　　VLAN Name Status Ports
　　---- -------------------------------- --------- -------------------------------
　　1 default active Fa0/3, Fa0/4, Fa0/6, Fa0/7
　　Fa0/8, Fa0/9, Fa0/10, Fa0/11
　　Fa0/12, Fa0/13, Fa0/14, Fa0/15
　　10 VLAN0010 active Fa0/5
　　20 VLAN0020 active
　　1002 fddi-default active
　　1003 token-ring-default active
　　1004 fddinet-default active
　　1005 trnet-default active
　　VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2
　　---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
　　1 enet 100001 1500 - - - - - 1002 1003
　　10 enet 100010 1500 - - - - - 0 0
　　20 enet 100020 1500 - - - - - 0 0
　　1002 fddi 101002 1500 - - - - - 1 1003
　　1003 tr 101003 1500 1005 0 - - srb 1 1002
　　1004 fdnet 101004 1500 - - 1 ibm - 0 0
　　1005 trnet 101005 1500 - - 1 ibm - 0 0
　　三：在SW2 进行配置
　　SW2(config)#show run
　　SW2#show run
　　interface Port-channel1
　　switchport mode trunk
　　!
　　interface FastEthernet0/0
　　switchport mode trunk
　　!
　　interface FastEthernet0/1
　　switchport mode trunk
　　channel-group 1 mode on端口聚合
　　!
　　interface FastEthernet0/2
　　switchport mode trunk
　　channel-group 1 mode on端口聚合
　　!
　　interface FastEthernet0/3
　　!
　　interface FastEthernet0/4
　　!
　　interface FastEthernet0/10
　　switchport access vlan 20
　　!
　　SW2#show vlan-switch
　　VLAN Name Status Ports
　　---- -------------------------------- --------- ----------------------------
　　1 default active Fa0/3, Fa0/4, Fa0/5, Fa0/6
　　Fa0/7, Fa0/8, Fa0/9, Fa0/11
　　Fa0/12, Fa0/13, Fa0/14, Fa0/
　　10 VLAN0010 active
　　20 VLAN0020 active Fa0/10
　　1002 fddi-default active
　　1003 token-ring-default active
　　1004 fddinet-default active
　　1005 trnet-default active
　　VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Tran
　　---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ----
　　1 enet 100001 1500 - - - - - 1002 1003
　　10 enet 100010 1500 - - - - - 0 0
　　20 enet 100020 1500 - - - - - 0 0
　　1002 fddi 101002 1500 - - - - - 1 1003
　　1003 tr 101003 1500 1005 0 - - srb 1 1002
　　1004 fdnet 101004 1500 - - 1 ibm - 0 0
　　1005 trnet 101005 1500 - - 1 ibm - 0 0
　　四：R1的配置

　　五：在R2的配置

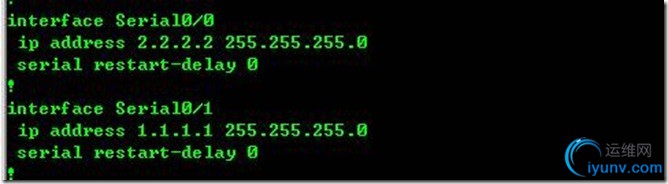

　　六：在R3上的配置

　　七 ：验证
　　Pc 10：使用vl 10中的主机pc 10 ping vl 20的主机192.168.20.100 ，并进行跟踪，可以看到所走的是192.168.10.1 的网关（即R1路由器）。

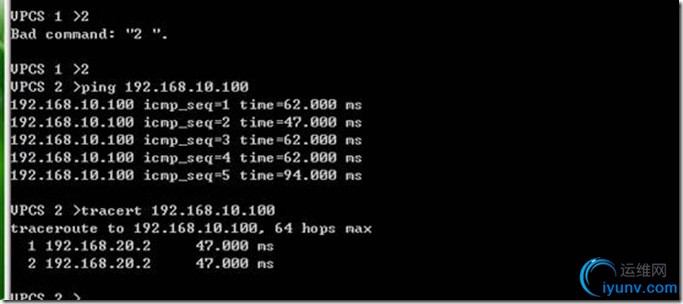

　　Pc 20：使用vl 20中的主机pc 10 ping vl 10的主机192.168.10.100 ，并进行跟踪，可以看到所走的是192.168.20.2的网关（即R2路由器）。

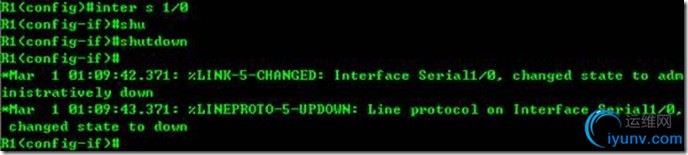

　　模拟 R1 路由器 s 1/0 down掉的状态

　　之前：R2路由器上的hsrp组中的各路由器的状态

　　之后：R2路由器上的hsrp组中的各路由器的状态，看到在配置了监听以后R2路由器在组10中的优先级降低到了90

　　R1 路由器 s 1/0 又恢复到正常的状态，看到R2路由器的优先级再次提高到了120

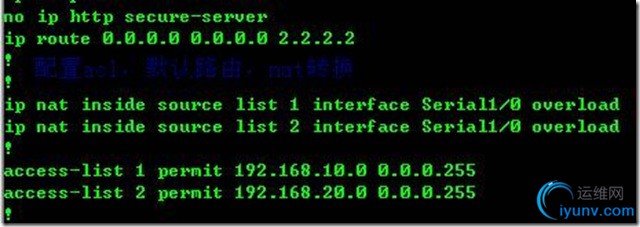

　　验证nat
　　主机Pc 10

　　主机 pc 20

　　模拟 R1 上的被监听的端口s 1/0 坏掉的状态

　　没有down之前
　　Pc10 到R3的通信状态，与外网的通信

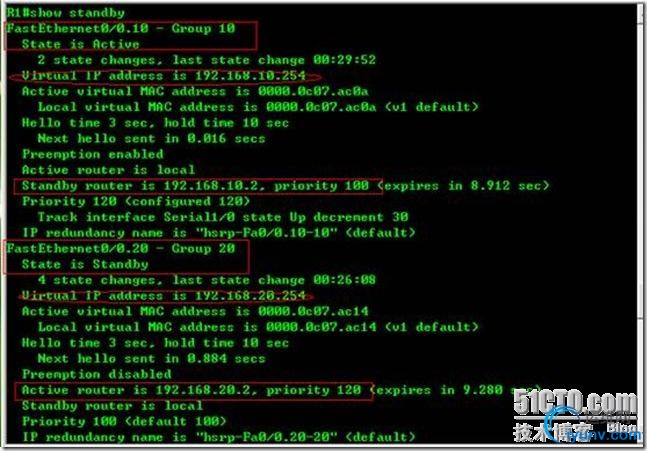

　　R1的组状态

　　Down 之后 R1 在组中的状态

　　在这里我们看到了虽然在组10中R1 路由器的优先级降低到了90 ，但是仍然是活动的状态。这就悲剧啦，在此我也没有办法，不知道是什么原因啦。

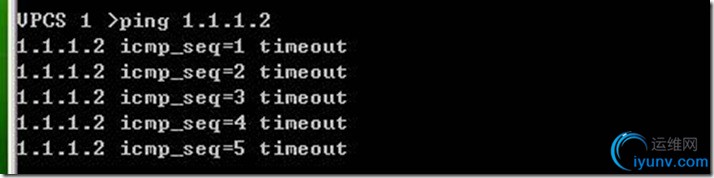

　　Pc10 到R3的通信状态，不通

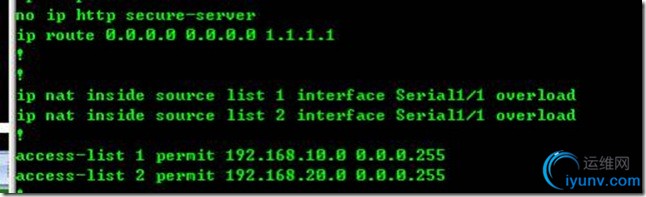

　　经最后的分析可能是应为我们配置的nat 所导致的。
　　实验小结 ：
　　热备份路由协议 HSRP (Hot Standby Router Protocol) Cisco 平台特有 技术，确保了当网络边缘设备或接入链路出现故障时，用户通信能迅速并透明地 恢复，并以此为 IP 网络提供冗余性和一定的负载分担能力。通过应用 HSRP 可 是网络正常运行时间接近 100%，从而满足用户对网络可靠性要求。知识点总 结如下： 网络终端设备发现可用路由器有 3 种方式：默认网关(Default Gateway)； 代理 ARP(Proxy ARP)；ICMP 路由器发现协议(ICMP Router Discovery Protocol, IRDP) HSRP 组成员包括：一台活跃路由器、一台备份路由器、一台虚拟路由器和其 他路由器 HSRP 工作状态依次有：初始状态；学习状态；监听状态；发言状态；备份状 态；活跃状态。 通常 HSRP 计时器的保持时间会大于或等于 Hello 间隔时间。 HSRP 可建立 8 字符明文认证字符串以保证 HSRP 组正确性和提供一定程度 的安全性，但明文密码容易被探测并重放到线路中。
