Cisco SSL *** Over ASA Anyconnect4.2 ASA 9.24

spell

　　实验anyconnect 4.2；ASA55059.2(4)

　　ASA版本如下：
　　System image file is "disk0:/asa924-k8.bin"

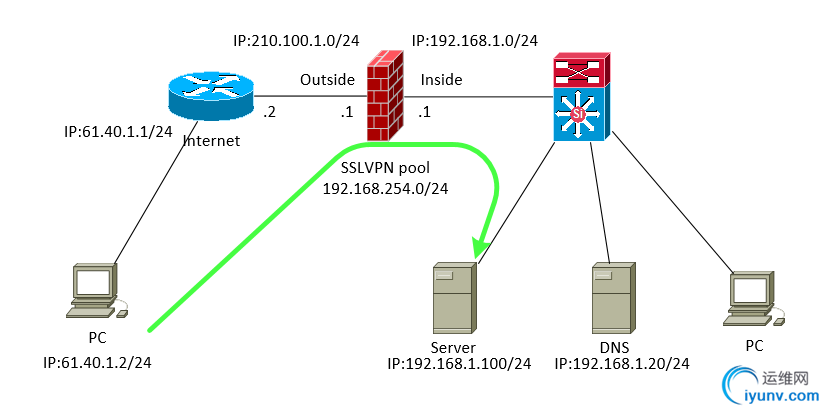

　　实验需求：
　　1.远程PC使用SSL***拨入访问内网server
　　2.使用用户A和用户B拨入后的IP不在同一网段。
　　配置步骤如下：
　　第一步：配置身份证书
　　在这里我们生成一个名为ssl***keypair的自签名证书，并将这个自答名证书应用在“outside”接口上面。默认情况下，我们的安全设备每次重新启动以后，都全重新生成我们的证书，这个证书我们也可以从厂商购买自己的证书，这个证书即使我们的网络设备重启了它仍然存在。//生成一个RSA密钥的证书，该名称是是唯一的。
　　CISCOASA(config)# crypto key generatersa label ssl***keypair
　　INFO: The namefor the keys will be: ssl***keypair
　　Keypairgeneration process begin. Please wait...
　　//建立一个自我信任点颁发的证书
　　CISCOASA(config)#crypto catrustpoint localtrust
　　CISCOASA(config-ca-trustpoint)# enrollment self
　　CISCOASA(config-ca-trustpoint)#fqdn ssl***.luxshare.com
　　CISCOASA(config-ca-trustpoint)#subject-nameCN=ssl***.luxshare.com
　　CISCOASA(config-ca-trustpoint)#keypair ssl***keypair
　　CISCOASA(config-ca-trustpoint)#crypto caenroll localtrust noconfirm
　　% Thefully-qualified domain name in the certificate will be: ssl***.cisco.com
　　CISCOASA(config)#ssltrust-point localtrust outside
　　第二步：将SSL ***客户端映象上传到ASA
　　用户可以从思科的网站(cisco.com)获得客户端映象。在选择要下载哪个映象给TFTP服务器时，记住你需要为用户所使用的每种操作系统下载单独的映象。在选择并下载客户端软件后，就可以将其TFTP到ASA。
　　CISCOASA(config)# copy tftp://192.168. 1.50/anyconnect-win-4.2.00096-k9.pkg flash:/
　　我这里用的anconnect是-4.2.00096版本。
　　在将文件上传到ASA之后,配置一下这个文件,使其可用作Web ***会话.注意,如果你有多个客户端,就应当配置最常用的客户,使其拥有最高的优先权。在本文中，我们将仅使用一个客户端并为其设置优先权为1：当mac和linux访问时使用2 3
　　CISCOASA(config)# web***
　　CISCOASA(config-web***)#anyconnect imagedisk0:/anyconnect-win-4.2.00096-k9.pkg 1
　　INFO: Imagedoes not contain head-end configuration.
　　CISCOASA(config-web***)#anyconnect imagedisk0:/anyconnect-macosx-i386-4.2.00096-k9.pkg 2
　　CISCOASA(config-web***)#anyconnect imagedisk0:/anyconnect-linux-64-4.2.00096-k9.pkg 3
　　第三步：启用SSL ***访问
　　如何不启用的话，那么我们输入网址将打不开该SSL ***的页面。
　　CISCOASA(config-web***)# enable outside
　　CISCOASA(config-web***)#anyconnect enable
　　CISCOASA(config-web***)#exit
　　第四步：建立SSL ***拨号地址池
　　远程访问客户端需要在登录期间分配一个IP地址，所以我们还需要为这些客户端建立一个DHCP地址池，不过如果你有DHCP服务器，还可以使用DHCP服务器。
　　CISCOASA(config)# ip local pool SSLClientPool 192.168.254.10-192.168.254.100 mask 255.255.255.0
　　第五步：创建组策略
　　组策略用于指定应用于所连接客户端的参数。在本文中，我们将创建一个称之为SSLCLientPolicy的组策略。
　　CISCOASA(config)# group-policy SSLClientPolicy internal        //打完此命令才有下面的属性设置命令
　　CISCOASA(config)#group-policy SSLClientPolicy attributes
　　CISCOASA(config-group-policy)#dns-servervalue 192.168.1.20              //内网DNSServer IP
　　CISCOASA(config-group-policy)# ***-tunnel-protocol ssl-client
　　CISCOASA(config-group-policy)#group-lock value SSLClientProfile
　　//组锁定tunel-group SSLClientProfile，创建后才能敲。选配；
　　CISCOASA(config-group-policy)#default-domainvalue luxshare.com
　　CISCOASA(config-group-policy)#split-dns value luxshare.com
　　//启用了spilt-dns后  只有luxshare.com的域名送往内部dns服务器解析。选配；
　　CISCOASA(config-group-policy)# address-pools valueSSLClientPool
　　CISCOASA(config-group-policy)# exit
　　第六步：配置访问列表旁路
　　通过使用sysoptconnect命令，我们告诉ASA准许SSL/IPsec客户端绕过接口的访问列表
　　CISCOASA(config)# sysopt connection permit-***
　　第七步：创建连接配置文件和隧道组
　　在远程访问客户端连接到ASA时，也就连接到了connection profile连接配置文件，也称为隧道组。我们将用这个隧道组来定义其使用的特定连接参数。在本文中，我们将配置这些远程访问客户端使用Cisco SSL ***客户端，不过，你还可以配置隧道组使用IPsec、L2L等。
　　首先，创建隧道组SSL 客户端：CISCOASA(config)# tunnel-group SSLClientProfile type remote-access
　　下一步就是给这个SSL***隧道分配特定的属性CISCOASA(config)# tunnel-groupSSLClientProfile general-attributes
　　CISCOASA(config-tunnel-general)#default-group-policy SSLCLientPolicy
　　CISCOASA(config-tunnel-general)# tunnel-groupSSLClientProfile web***-attributes
　　CISCOASA(config-tunnel-web***)# group-alias SSL***Client enable
　　CISCOASA(config-tunnel-web***)# exit

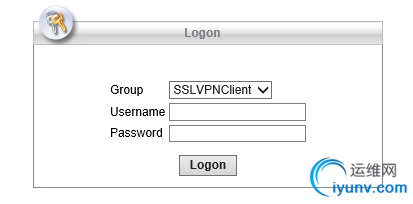

　　在上在group-alias后面的SSL***Client这个就是我们在登陆页面提示进行登录时看见的组。(如下图：)

　　第八步：将隧道组列表在web***中开启
　　开启之后，在我们登录的时候才会有“GROUP”，如果没有开启的话，在上图就没有“GROUP”这个列表。
　　CISCOASA(config)# web***
　　CISCOASA(config-web***)#tunnel-group-list enable
　　CISCOASA(config-web***)# exit
　　第九步：配置NAT免除
　　现在，我们需要告诉ASA不要对远程访问客户端和要访问的内部网络之间的通信进行网络地址转换
　　(NAT)。首先，我们要创建定义通信的object ，然后，我们将这两个object互访时自己转换成自己：
　　ciscoasa(config)#  object network SSL***-Pool
　　ciscoasa(config-network-object)# subnet 192.168.254.0 255.255.255.0
　　ciscoasa(config)#  object network  Internal
　　ciscoasa(config-network-object)# subnet 192.168.1.0 255.255.255.0
　　ciscoasa(config)# nat (inside,any) source static Internal Internal destination static SSL***-Pool SSL***-Pool no-proxy-arp route-lookup
　　第十步：配置用户账户
　　现在我们已经为配置用户账户做好了准备。在此，我们要创建一个用户并且将此用户指派给我们的SSLClientPolicy中：
　　CISCOASA(config)# username tom password 123456
　　CISCOASA(config)# username tom attributes
　　CISCOASA(config-username)#service-typeremote-access
　　CISCOASA(config-username)# ***-group-policy SSLClientPolicy
　　CISCOASA(config-username)# exit
　　第十一步：保存CISCOASA(config)#writememory
　　隧道分离技术：
　　从这里我们可以看见，我们所有的数据都走向我们SSL ***服务端去了。所以我们现在就只能访问SSL ***服务端的网络了。但是我自己这边的网络以及互联网都不能访问，这样我们就非常不方便。那么我们如何来解决这个问题呢?我们在这里就必须使用隧道分离技术了。那么下面我们来看看隧道分离如何配置呢?
　　CISCOASA(config)# access-list ***client_splitTunnelAcl standard permit192.168.1.0 255.255.255.0
　　CISCOASA(config)# group-policy SSLClientPolicy attributes
　　CISCOASA(config-group-policy)#split-tunnel-policytunnelspecified
　　CISCOASA(config-group-policy)#split-tunnel-network-list value ***client_splitTunnelAcl
　　CISCOASA(config-group-policy)#exit

　　如法炮制创建组另一个组：
　　CISCOASA(config)# ip local pool SFCSClientPool 192.168.253.10-192.168.253.100 mask 255.255.255.0
　　CISCOASA(config)# group-policy SFCSClientPolicy internal        //打完此命令才有下面的属性设置命令
　　CISCOASA(config)#group-policy SFCSClientPolicy attributes
　　CISCOASA(config-group-policy)#dns-server value 192.168.1.20              //内网DNSServer IP
　　CISCOASA(config-group-policy)# ***-tunnel-protocol ssl-client
　　CISCOASA(config-group-policy)#group-lock value SFCSClientProfile
　　//组锁定tunel-group SSLClientProfile，创建后才能敲。选配；
　　CISCOASA(config-group-policy)#default-domain value luxshare.com
　　CISCOASA(config-group-policy)#split-dns value luxshare.com
　　//启用了spilt-dns后  只有luxshare.com的域名送往内部dns服务器解析。选配；
　　CISCOASA(config-group-policy)# address-pools value SFCSClientPool
　　CISCOASA(config-group-policy)# exit
　　首先，创建隧道组SSL 客户端：CISCOASA(config)# tunnel-group SFCSClientProfile type remote-access
　　下一步就是给这个SSL***隧道分配特定的属性CISCOASA(config)# tunnel-group SFCSClientProfile general-attributes
　　CISCOASA(config-tunnel-general)#default-group-policy SFCSClientPolicy
　　CISCOASA(config-tunnel-general)# tunnel-group  SFCSClientProfile web***-attributes
　　CISCOASA(config-tunnel-web***)# group-alias SFCS***Client enable
　　CISCOASA(config-tunnel-web***)# exit
　　ciscoasa(config)#  object network SFCS***-Pool
　　ciscoasa(config-network-object)# subnet 192.168.253.0 255.255.255.0
　　ciscoasa(config)# nat (inside,any) source static Internal Internal destination static SFCS***-Pool SFCS***-Pool no-proxy-arp route-lookup
　　CISCOASA(config)# username Alice password 123456
　　CISCOASA(config)# username Alice attributes
　　CISCOASA(config-username)#service-type remote-access
　　CISCOASA(config-username)# ***-group-policy SFCSClientPolicy
　　CISCOASA(config-username)# exit
　　CISCOASA(config)# group-policy SFCSClientPolicy attributes
　　CISCOASA(config-group-policy)#split-tunnel-policy tunnelspecified
　　CISCOASA(config-group-policy)#split-tunnel-network-list value ***client_splitTunnelAcl
　　CISCOASA(config-group-policy)#exit

　　ciscoasa(config)# show run
　　: Saved
　　:
　　: Serial Number: JMX150240F0
　　: Hardware:   ASA5505, 512 MB RAM, CPU Geode 500 MHz
　　:
　　ASA Version 9.2(4)
　　!
　　hostname ciscoasa
　　enable password 8Ry2YjIyt7RRXU24 encrypted
　　names
　　ip local pool SSLClientPool 192.168.254.10-192.168.254.100 mask 255.255.255.0
　　ip local pool SFCSClientPool 192.168.253.10-192.168.253.100 mask 255.255.255.0
　　!
　　interface Ethernet0/0
　　switchport access vlan 2
　　!
　　interface Ethernet0/1
　　!
　　interface Ethernet0/2
　　!
　　interface Ethernet0/3
　　!
　　interface Ethernet0/4
　　!
　　interface Ethernet0/5
　　!
　　interface Ethernet0/6
　　!
　　interface Ethernet0/7
　　!
　　interface Vlan1
　　nameif inside
　　security-level 100
　　ip address 192.168.1.1 255.255.255.0
　　!
　　interface Vlan2
　　nameif outside
　　security-level 0
　　ip address 210.100.1.1 255.255.255.0
　　!
　　ftp mode passive
　　object network obj_any
　　subnet 0.0.0.0 0.0.0.0
　　object network SSL***-Pool
　　subnet 192.168.254.0 255.255.255.0
　　object network Internal
　　subnet 192.168.1.0 255.255.255.0
　　object network SFCS***-Pool
　　subnet 192.168.253.0 255.255.255.0
　　access-list ***client_splitTunnelAcl standard permit 192.168.1.0 255.255.255.0
　　pager lines 24
　　logging asdm informational
　　mtu outside 1500
　　mtu inside 1500
　　no failover
　　icmp unreachable rate-limit 1 burst-size 1
　　no asdm history enable
　　arp timeout 14400
　　no arp permit-nonconnected
　　nat (inside,any) source static Internal Internal destination static SSL***-Pool SSL***-Pool no-proxy-arp route-lookup
　　nat (inside,any) source static Internal Internal destination static SFCS***-Pool SFCS***-Pool no-proxy-arp route-lookup
　　!
　　object network obj_any
　　nat (inside,outside) dynamic interface
　　timeout xlate 3:00:00
　　timeout pat-xlate 0:00:30
　　timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02
　　timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00
　　timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00
　　timeout sip-provisional-media 0:02:00 uauth 0:05:00 absolute
　　timeout tcp-proxy-reassembly 0:01:00
　　timeout floating-conn 0:00:00
　　dynamic-access-policy-record DfltAccessPolicy
　　user-identity default-domain LOCAL
　　http server enable
　　http 192.168.1.0 255.255.255.0 inside
　　no snmp-server location
　　no snmp-server contact
　　crypto ipsec security-association pmtu-aging infinite
　　crypto ca trustpoint localtrust
　　enrollment self
　　fqdn ssl***.luxshare.com
　　subject-name CN=ssl***.luxshare.com
　　keypair ssl***keypair
　　crl configure
　　crypto ca trustpool policy
　　crypto ca certificate chain localtrust
　　certificate 27669d57
　　308201fb 30820164 a0030201 02020427 669d5730 0d06092a 864886f7 0d010105
　　05003042 311c301a 06035504 03131373 736c7670 6e2e6c75 78736861 72652e63
　　6f6d3122 30200609 2a864886 f70d0109 02161373 736c7670 6e2e6c75 78736861
　　72652e63 6f6d301e 170d3136 30373331 30333338 35305a17 0d323630 37323930
　　33333835 305a3042 311c301a 06035504 03131373 736c7670 6e2e6c75 78736861
　　72652e63 6f6d3122 30200609 2a864886 f70d0109 02161373 736c7670 6e2e6c75
　　78736861 72652e63 6f6d3081 9f300d06 092a8648 86f70d01 01010500 03818d00
　　30818902 818100a8 608f2a05 043616c4 4fde0f8c 57894bd2 5a511ff3 b92277bd
　　999f43e3 3cf2a8a1 7ff3e711 15ddb56d d470d076 ac2ae29b c5721fd8 dde60a20
　　6d77a182 26371456 025a4194 3e9451d3 5a83e996 751ee819 f702f9ae ca4b5b9c
　　3af36d09 51f46799 133667da 20ee235c 97cf3efd 4b9e7c75 822caf7a 16111d36
　　297916bc 85fe1302 03010001 300d0609 2a864886 f70d0101 05050003 81810079
　　1b92650e aba652f1 cdddfbe5 0a34c075 1ff2a800 d77c7637 dbc854a9 e4fb388d
　　fef10435 fbc2a405 58a0e810 bcbb0bdc ea13b71f 7477afd8 ec3db084 cc06a7e9
　　2e6c0085 2a46f680 48f93004 6bdfbe1b 1ec29d89 d2865d9f 2bf59166 ceeba146
　　a4db435a 43ec3ce0 e2d43dda 45d458ca 1840f294 a39e23ba c436ec84 0223b4
　　quit
　　telnet timeout 5
　　no ssh stricthostkeycheck
　　ssh timeout 5
　　ssh key-exchange group dh-group1-sha1
　　console timeout 0
　　dhcpd auto_config outside
　　!
　　dhcpd address 192.168.1.5-192.168.1.254 inside
　　dhcpd enable inside
　　!
　　threat-detection basic-threat
　　threat-detection statistics access-list
　　no threat-detection statistics tcp-intercept
　　ssl trust-point localtrust outside
　　web***
　　enable outside
　　anyconnect-essentials
　　anyconnect image disk0:/anyconnect-win-4.2.00096-k9.pkg 1
　　anyconnect image disk0:/anyconnect-macosx-i386-4.2.00096-k9.pkg 2
　　anyconnect image disk0:/anyconnect-linux-64-4.2.00096-k9.pkg 3
　　anyconnect enable
　　tunnel-group-list enable
　　group-policy SSLClientPolicy internal
　　group-policy SSLClientPolicy attributes
　　dns-server value 192.168.1.20
　　***-tunnel-protocol ssl-client
　　group-lock value SSLClientProfile
　　split-tunnel-policy tunnelspecified
　　split-tunnel-network-list value ***client_splitTunnelAcl
　　default-domain value luxshare.com
　　split-dns value luxshare.com
　　address-pools value SSLClientPool
　　group-policy SFCSClientPolicy internal
　　group-policy SFCSClientPolicy attributes
　　dns-server value 192.168.1.20
　　***-tunnel-protocol ssl-client
　　group-lock value SFCSClientProfile
　　split-tunnel-policy tunnelspecified
　　split-tunnel-network-list value ***client_splitTunnelAcl
　　default-domain value luxshare.com
　　split-dns value luxshare.com
　　address-pools value SFCSClientPool
　　username Tom password Gb9qBdJ.1ZiNu0PP encrypted
　　username Tom attributes
　　***-group-policy SSLClientPolicy
　　service-type remote-access
　　username Alice password AyuXtm3EUBFJa8Bf encrypted
　　username Alice attributes
　　***-group-policy SFCSClientPolicy
　　service-type remote-access
　　tunnel-group SSLClientProfile type remote-access
　　tunnel-group SSLClientProfile general-attributes
　　default-group-policy SSLClientPolicy
　　tunnel-group SSLClientProfile web***-attributes
　　group-alias SSL***Client enable
　　tunnel-group SFCSClientProfile type remote-access
　　tunnel-group SFCSClientProfile general-attributes
　　default-group-policy SFCSClientPolicy
　　tunnel-group SFCSClientProfile web***-attributes
　　group-alias SFCS***Client enable
　　!
　　class-map inspection_default
　　match default-inspection-traffic
　　!
　　!
　　policy-map type inspect dns preset_dns_map
　　parameters
　　message-length maximum client auto
　　message-length maximum 512
　　policy-map global_policy
　　class inspection_default
　　inspect dns preset_dns_map
　　inspect ftp
　　inspect h323 h225
　　inspect h323 ras
　　inspect rsh
　　inspect rtsp
　　inspect esmtp
　　inspect sqlnet
　　inspect skinny
　　inspect sunrpc
　　inspect xdmcp
　　inspect sip
　　inspect netbios
　　inspect tftp
　　inspect ip-options
　　!
　　service-policy global_policy global
　　prompt hostname context
　　Cryptochecksum:c01161c90e01103ffcd05efce0be2346
　　: end
